申请日2020.12.29
公开（公告）日2021.10.08
IPC分类号B01D29/03; B01D29/64; C02F1/00
摘要
本实用新型涉及污水处理技术领域，具体揭示了一种高效污水处理用循环过滤装置，包括过滤罐，所述过滤罐的顶部连通有入水管，所述过滤罐的底部连通有出水管，所述出水管的底部安装有三通阀门，所述三通阀门的右侧连通有循环水管，所述循环水管的顶端贯穿至过滤罐的内部。本实用新型通过气缸带动竖板向右侧移动，通过竖板的移动带动推杆移动，通过推杆的移动带动刮板在过滤板本体的表面移动，通过刮板将过滤板本体表面的杂质推入排杂管的内部，由排杂管排出外部，达到了方便清理的优点，解决了现有的污水处理用循环过滤装置在使用时不方便清理，往往污水滤板表面会有杂质，以至于影响滤板过滤效果，因此不便于人们使用的问题。
权利要求书

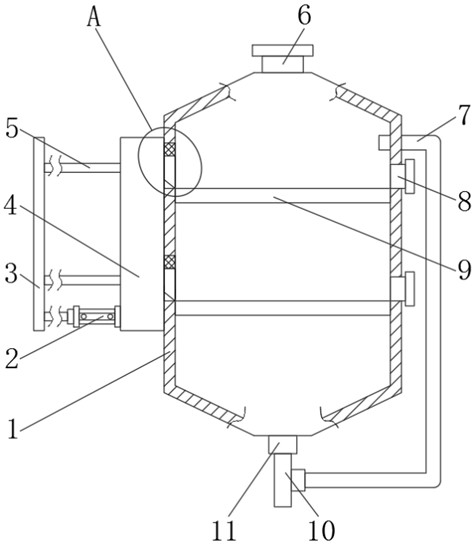

1.一种高效污水处理用循环过滤装置，包括过滤罐（1），其特征在于：所述过滤罐（1）的顶部连通有入水管（6），所述过滤罐（1）的底部连通有出水管（11），所述出水管（11）的底部安装有三通阀门（10），所述三通阀门（10）的右侧连通有循环水管（7），所述循环水管（7）的顶端贯穿至过滤罐（1）的内部，所述过滤罐（1）内腔的顶部和底部均固定连接有过滤板本体（9），所述过滤罐（1）右侧的顶部和底部均连通有排杂管（8），所述排杂管（8）位于过滤板本体（9）的右侧，所述过滤罐（1）的左侧固定连接有清理箱（4），所述清理箱（4）左侧的底部固定连接有气缸（2），所述气缸（2）的输出端固定连接有竖板（3），所述竖板（3）右侧的顶部和底部均固定连接有推杆（5），所述推杆（5）的右侧贯穿清理箱（4）和过滤罐（1）并固定连接有刮板（18），所述过滤罐（1）内壁左侧的顶部和底部均固定连接有密封垫（19），所述密封垫（19）的底部与刮板（18）的顶部活动连接。
2.根据权利要求1所述的一种高效污水处理用循环过滤装置，其特征在于：所述清理箱（4）内壁左侧的顶部和底部均开设有左滑孔（13），所述左滑孔（13）的直径大于推杆（5）的直径，且左滑孔（13）的内壁与推杆（5）的表面活动连接。
3.根据权利要求1所述的一种高效污水处理用循环过滤装置，其特征在于：所述清理箱（4）内壁右侧的顶部和底部均开设有右滑孔（14），所述右滑孔（14）的直径大于推杆（5）的直径，且右滑孔（14）的内壁与推杆（5）的表面活动连接。
4.根据权利要求1所述的一种高效污水处理用循环过滤装置，其特征在于：所述清理箱（4）内腔的顶部固定连接有上导板（15），所述清理箱（4）内壁左侧的顶部开设有上漏孔（12），所述上漏孔（12）位于上导板（15）的左侧。
5.根据权利要求1所述的一种高效污水处理用循环过滤装置，其特征在于：所述清理箱（4）内壁底部的中心处开设有下漏孔（17），所述清理箱（4）内壁底部的右侧固定连接有下导板（16），所述下导板（16）位于下漏孔（17）的右侧。
说明书
一种高效污水处理用循环过滤装置
技术领域
本实用新型涉及污水处理技术领域，具体为一种高效污水处理用循环过滤装置。
背景技术
污水处理为使污水达到排入某一水体或再次使用的水质要求对其进行净化的过程，污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活，而现有的污水处理用循环过滤装置在使用时不方便清理，往往污水滤板表面会有杂质，以至于影响滤板过滤效果，因此不便于人们使用。
实用新型内容
针对现有技术的不足，本实用新型提供一种高效污水处理用循环过滤装置，具备方便清理的优点，解决了现有的污水处理用循环过滤装置在使用时不方便清理，往往污水滤板表面会有杂质，以至于影响滤板过滤效果，因此不便于人们使用的问题。
本实用新型的一种高效污水处理用循环过滤装置，包括过滤罐，所述过滤罐的顶部连通有入水管，所述过滤罐的底部连通有出水管，所述出水管的底部安装有三通阀门，所述三通阀门的右侧连通有循环水管，所述循环水管的顶端贯穿至过滤罐的内部，所述过滤罐内腔的顶部和底部均固定连接有过滤板本体，所述过滤罐右侧的顶部和底部均连通有排杂管，所述排杂管位于过滤板本体的右侧，所述过滤罐的左侧固定连接有清理箱，所述清理箱左侧的底部固定连接有气缸，所述气缸的输出端固定连接有竖板，所述竖板右侧的顶部和底部均固定连接有推杆，所述推杆的右侧贯穿清理箱和过滤罐并固定连接有刮板，所述过滤罐内壁左侧的顶部和底部均固定连接有密封垫，所述密封垫的底部与刮板的顶部活动连接。
本实用新型的一种高效污水处理用循环过滤装置，其中所述清理箱内壁左侧的顶部和底部均开设有左滑孔，所述左滑孔的直径大于推杆的直径，且左滑孔的内壁与推杆的表面活动连接。
本实用新型的一种高效污水处理用循环过滤装置，其中所述清理箱内壁右侧的顶部和底部均开设有右滑孔，所述右滑孔的直径大于推杆的直径，且右滑孔的内壁与推杆的表面活动连接。
本实用新型的一种高效污水处理用循环过滤装置，其中所述清理箱内腔的顶部固定连接有上导板，所述清理箱内壁左侧的顶部开设有上漏孔，所述上漏孔位于上导板的左侧。
本实用新型的一种高效污水处理用循环过滤装置，其中所述清理箱内壁底部的中心处开设有下漏孔，所述清理箱内壁底部的右侧固定连接有下导板，所述下导板位于下漏孔的右侧。
与现有技术相比，本实用新型的有益效果如下：
1、本实用新型通过气缸带动竖板向右侧移动，通过竖板的移动带动推杆移动，通过推杆的移动带动刮板在过滤板本体的表面移动，通过刮板将过滤板本体表面的杂质推入排杂管的内部，由排杂管排出外部，达到了方便清理的优点，解决了现有的污水处理用循环过滤装置在使用时不方便清理，往往污水滤板表面会有杂质，以至于影响滤板过滤效果，因此不便于人们使用的问题。
2、本实用新型通过左滑孔和右滑孔，使推杆在清理箱内移动更加顺畅，进一步的通过右滑孔，使杂质能够顺利的从清理箱内排出，通过上导板和下导板，对杂质起到引流的效果，防止杂质会堆积于清理箱的内部。
（发明人：黄潮明）
