申请日2020.12.21
公开日期2021.11.05
IPC分类C02F9/14
摘要
本实用新型涉及一种模块化箱式湿地的污水处理系统，所述的模块化箱式湿地的污水处理系统包括沉淀箱（1）、厌氧箱（2）、好氧箱（3）、滤料箱（4）、出水箱（5）、第一水管（6）、第二水管（7）、第三水管（8）、第四水管（9）、第五水管（10）、第六水管（11）；所述的沉淀箱（1）、厌氧箱（2）、好氧箱（3）、滤料箱（4）、出水箱（5）依序设置。经本实用新型结构处理后的污水，其参数标准可以达到：对主要污染物的去除率CODcr≥50%，TN≥50%，TP≥60%，出水浊度≤10，无黑臭，可进行农业回用。
权利要求
1.一种模块化箱式湿地的污水处理系统，其特征在于，所述的模块化箱式湿地的污水处理系统包括沉淀箱（1）、厌氧箱（2）、好氧箱（3）、滤料箱（4）、出水箱（5）、第一水管（6）、第二水管（7）、第三水管（8）、第四水管（9）、第五水管（10）、第六水管（11）；所述的沉淀箱（1）、厌氧箱（2）、好氧箱（3）、滤料箱（4）、出水箱（5）依序设置；
厌氧箱（2）中部设置有球形填料层（12），顶部设置有盖板（13）；
好氧箱（3）底部设置有种植土层（14）；
滤料箱（4）由底部向上设置有滤料层（15）；
第一水管（6）的进水端设置在沉淀箱（1）箱体上部位置，第一水管（6）的出水端设置在靠近沉淀箱（1）箱底位置；
第二水管（7）的进水端设置在沉淀箱（1）箱体中部位置；第二水管（7）的出水端设置在靠近厌氧箱（2）一侧的箱底位置，球形填料层（12）的下部；
第三水管（8）的进水端设置在厌氧箱（2）箱体中部位置，球形填料层（12）的上部；第三水管（8）的出口端设置在好氧箱（3）一侧，靠近种植土层（14）箱底位置；
第四水管（9）的进水端设置在好氧箱（3）另一侧，靠近种植土层（14）箱底位置；第四水管（9）的出水端设置在滤料箱（4）箱体一侧底部位置，浸没在滤料层（15）内；
第五水管（10）的进水端设置在滤料箱（4）另一侧，靠近滤料层（15）表层位置；第五水管（10）的出水端设置在出水箱（5）箱体中下部位置；
第六水管（11）的进水端设置在出水箱（5）箱体另一侧的中下部位置，第六水管（11）的出水端排空设置。
2.根据权利要求1所述的模块化箱式湿地的污水处理系统，其特征在于，所述的第一水管（6）和第五水管（10）设置为L形；所述的第二水管（7）、第三水管（8）、第四水管（9）设置为U形；
所述的第六水管（11）设置为直水管。
3.根据权利要求1所述的模块化箱式湿地的污水处理系统，其特征在于，沉淀箱（1）顶部设置有活动格栅（16），活动格栅（16）上设置有耐污植物（19）或挺水植物（22）。
4.根据权利要求1所述的模块化箱式湿地的污水处理系统，其特征在于，厌氧箱（2）顶部的盖板（13）上铺设有碎石垫层（17），碎石垫层（17）上设置有挺水花叶植物（20）。
5.根据权利要求1所述的模块化箱式湿地的污水处理系统，其特征在于，好氧箱（3）的种植土层（14）上设置有沉水植物（21）。
6.根据权利要求1所述的模块化箱式湿地的污水处理系统，其特征在于，滤料箱（4）的顶部设置挺水植物（22）。
7.根据权利要求1所述的模块化箱式湿地的污水处理系统，其特征在于，出水箱（5）的底部设置卵石垫层（18），在卵石垫层（18）上设置沉水植物（21）；在出水箱（5）的顶部设置挺水植物（22）。
8.根据权利要求1所述的模块化箱式湿地的污水处理系统，其特征在于，第一水管（6）出水端的水平位置低于第二水管（7）进水端的水平位置；第二水管（7）出水端的水平位置低于第三水管（8）进水端的水平位置；第一水管（6）进水端的水平位置高于第六水管（11）出水端的水平位置。
9.根据权利要求1所述的模块化箱式湿地的污水处理系统，其特征在于，第六水管（11）的出水端处设置有龙头。
说明书
一种模块化箱式湿地的污水处理系统
技术领域
本实用新型属于污水处理系统结构技术领域，尤其是属于一种模块化箱式湿地的污水处理系统结构技术领域。
背景技术
污水处理在工矿企业非常常见，但是在广大农村地区却不常见。但随着新农村的标准化进程的加快，农村的基础设施建设有着长足的进步和发展。农村污水具有排放分散，水质、水量波动大、难以集中收集处理的特点。同时农村地区经济条件较差、人员文化水平有限，一方面难以承担污水处理的运行费用，另一方面难以对污水处理系统进行有效的管理和维护。基于这些缺陷，农村地区需要一种建设成本低、安装简单、占地面积小、管护粗放、无功耗或功耗低的污水处理装置结构。
发明内容
本实用新型正是为了解决上述问题缺陷，提供一种模块化箱式湿地的污水处理系统。
本实用新型采用如下技术方案实现。

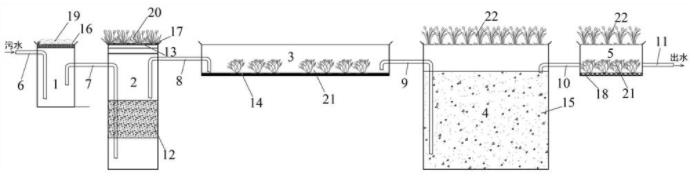

一种模块化箱式湿地的污水处理系统，所述的模块化箱式湿地的污水处理系统包括沉淀箱1、厌氧箱2、好氧箱3、滤料箱4、出水箱5、第一水管6、第二水管7、第三水管8、第四水管9、第五水管10、第六水管11；所述的沉淀箱1、厌氧箱2、好氧箱3、滤料箱4、出水箱5依序设置；
厌氧箱2中部设置有球形填料层12，顶部设置有盖板13；
好氧箱3底部设置有种植土层14；
滤料箱4由底部向上设置有滤料层15；
第一水管6的进水端设置在沉淀箱1箱体上部位置，第一水管6的出水端设置在靠近沉淀箱1箱底位置；
第二水管7的进水端设置在沉淀箱1箱体中部位置；第二水管7的出水端设置在靠近厌氧箱2一侧的箱底位置，球形填料层12的下部；
第三水管8的进水端设置在厌氧箱2箱体中部位置，球形填料层12的上部；第三水管8的出口端设置在好氧箱3一侧，靠近种植土层14箱底位置；
第四水管9的进水端设置在好氧箱3另一侧，靠近种植土层14箱底位置；第四水管9的出水端设置在滤料箱4箱体一侧底部位置，浸没在滤料层15内；
第五水管10的进水端设置在滤料箱4另一侧，靠近滤料层15表层位置；第五水管10的出水端设置在出水箱5箱体中下部位置；
第六水管11的进水端设置在出水箱5箱体另一侧的中下部位置，第六水管11的出水端排空设置。
进一步为，本实用新型所述的第一水管6和第五水管10设置为L形；所述的第二水管7、第三水管8、第四水管9设置为U形；
所述的第六水管11设置为直水管。
进一步为，本实用新型沉淀箱1顶部设置有活动格栅16，活动格栅16上设置有耐污植物19或挺水植物22。
进一步为，本实用新型厌氧箱2顶部的盖板13上铺设有碎石垫层17，碎石垫层17上设置有挺水花叶植物20。挺水花叶植物20指的是挺水植物22中观赏价值高的赏花、赏叶植物，如千屈菜、雨久花、鸢尾等等。
进一步为，本实用新型好氧箱3的种植土层14上设置有沉水植物21，如：金鱼藻、车轮藻、狸藻、眼子菜等等。
进一步为，本实用新型滤料箱4的顶部设置挺水植物22，如芦、蒲草、荸荠、莲、水芹、茭白荀、荷花、香蒲等等。
进一步为，本实用新型出水箱5的底部设置卵石垫层18，在卵石垫层18上设置沉水植物21；在出水箱5的顶部设置挺水植物22。
进一步为，本实用新型第一水管6出水端的水平位置低于第二水管7进水端的水平位置；第二水管7出水端的水平位置低于第三水管8进水端的水平位置；第一水管6进水端的水平位置高于第六水管11出水端的水平位置。
进一步为，本实用新型第六水管11的出水端处设置有龙头。净化过的污水从第六水管11出水端处设置的龙头放出，可以用来作为中水使用。
本实用新型的有益效果为，本实用新型提出一种建设成本低、安装简单、占地面积小、管护粗放、无功耗或功耗低的污水处理结构，采用湿地工艺和过滤技术，进行模块化组装即可。本实用新型涉及的耐污植物、挺水植物、挺水花叶植物、沉水植物等等均是常见的植物品种，按照本实用新型的要求设置为其适合的设置方式，并非唯一的设置方式。本实用新型尤其适用于经济条件较差、水处理标准要求不高的山区、半山区农村，在地势有一定高差的条件下可实现零功耗。经本实用新型结构处理后的污水，其参数标准可以达到：对主要污染物的去除率CODcr≥50%，TN≥50%，TP≥60%，出水浊度≤10，无黑臭，可进行农业回用。
