申请日2020.09.24
公开（公告）日2021.10.01
IPC分类号C02F3/30
摘要
本实用新型涉及一种MABR填料组合的污水处理装置，涉及污水处理技术领域，包括进水管、厌氧池、MABR缺氧池、MABR填料好氧池、沉淀池和出水管，所述进水管、厌氧池、MABR缺氧池、MABR填料好氧池、沉淀池和出水管依次连接；所述MABR填料好氧池布设MABR膜填料处理单元，MABR膜填料处理单元是由供气管、MABR膜组件、填料、支架、曝气管和底部曝气器组成。将MABR膜组件和填料结合，合理控制装置内的DO含量，形成一套同步硝化反硝化的反应装置。本实用新型装置具有操作简单、施工方便、成本低、降解负荷效率高、同步硝化反硝化等优势。
权利要求书

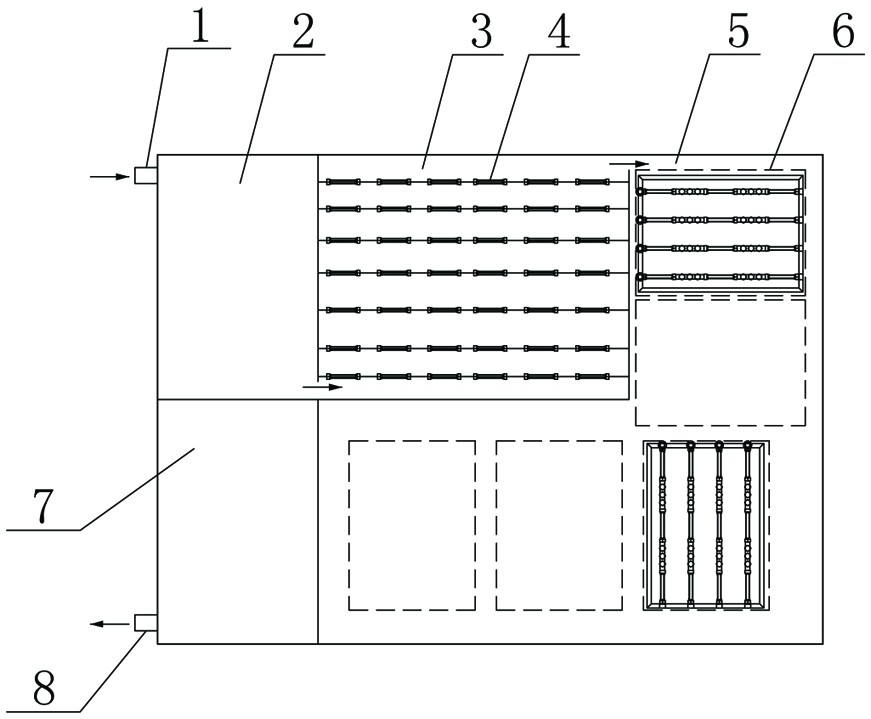

1.一种MABR填料组合的污水处理装置，包括进水管（1）、厌氧池（2）、MABR缺氧池（3）、MABR填料好氧池（5）、沉淀池（7）和出水管（8），其特征在于：进水管（1）、厌氧池（2）、MABR缺氧池（3）、MABR填料好氧池（5）和沉淀池（7）和出水管（8）依次连接；所述MABR填料好氧池（5）布设MABR膜填料处理单元（6），MABR膜填料处理单元（6）是由供气管（9）、MABR膜组件（4）、填料（10）、支架（11）、曝气管（12）和底部曝气器（13）组成。
2.根据权利要求1所述的一种MABR填料组合的污水处理装置，其特征在于：所述MABR缺氧池（3）布设MABR膜组件（4），MABR膜组件（4）的数量为5组以上。
3.根据权利要求1所述的一种MABR填料组合的污水处理装置，其特征在于：所述MABR填料好氧池（5）布设MABR膜填料处理单元（6），根据装置水流方向调整MABR膜填料处理单元（6）方向，所述MABR膜填料处理单元（6）的数量为5组以上。
4.根据权利要求1所述的一种MABR填料组合的污水处理装置，其特征在于：所述MABR膜填料处理单元（6）中的填料（10）为水处理填料，填料（10）形式为帘式、绳式、盘式和组合式。
说明书
一种MABR填料组合的污水处理装置
技术领域
本实用新型属于污水处理技术领域，涉及一种MABR填料组合的污水处理装置。MABR英文名称Membrane Aerated Biofilm Reactor，又称强化耦合生物膜反应器（EHBR）。
背景技术
随着社会经济的快速发展，我国居民生活水平不断提高，与此同时工业废水与生活污水的排放日益增加，产生的生活废水和工业废水纳入污水处理厂进行处理，目前我国污水处理厂的排放废水均可达到《城镇污水处理厂污染物排放标准》（GB18918-2002）中一级A或一级B的标准，污水处理厂的出水直接排入地表水体系中。常用的污水处理方法有活性污泥法、生物膜法等，新型污水处理技术已经逐渐应用于污水处理中。MABR技术是一种有机地融合了气体分离膜技术和生物膜法水处理技术的新型水处理技术。
目前，MABR技术已经大量应用于河湖水体净化治理以及城镇污水处理厂提标改造中，为减少投资成本，保证微生物膜量，结合MABR膜组件和填料各自的优点，形成一套同步硝化反硝化的反应装置。
实用新型内容
本实用新型是利用MABR膜既能挂膜又能提供氧气和填料的优良挂膜性能，结合两者的优势，组合形成一套同步硝化反硝化的反应装置，有效地将MABR膜组件和填料结合，高效去除水体中的污染物。
具体技术方案如下：
一种MABR填料组合的污水处理装置，包括进水管、厌氧池、MABR缺氧池、MABR填料好氧池、沉淀池和出水管，其特征在于：进水管（1）、厌氧池（2）、MABR缺氧池（3）、MABR填料好氧池（5）和沉淀池（7）和出水管（8）依次连接；所述MABR填料好氧池布设MABR膜填料处理单元，MABR膜填料处理单元是由供气管、MABR膜组件、填料、支架、曝气管和底部曝气器组成。
所述MABR缺氧池布设MABR膜组件，MABR膜组件的数量为5组以上。
所述MABR填料好氧池布设MABR膜填料处理单元，根据装置水流方向调整MABR膜填料处理单元方向，所述MABR膜填料处理单元的数量为5组以上。
所述MABR膜填料处理单元中的填料为水处理填料，填料形式为帘式、绳式、盘式和组合式。
所述MABR填料好氧池的DO含量为1.0-2.0mg/L。
所述MABR填料好氧池的底部曝气器间歇运行，由阀门控制。
本实用新型的MABR填料组合的污水处理装置，工艺流程为进水→厌氧池→MABR缺氧池→MABR膜填料好氧池→沉淀池→出水。将MABR膜组件和填料结合，合理控制装置内的DO含量，形成一套同步硝化反硝化的反应装置。本实用新型装置具有操作简单、施工方便、成本低、降解负荷效率高、同步硝化反硝化等优势。
