申请日2021.02.22
公开日期2021.11.02
IPC分类C02F1/50;C02F9/02;C02F1/28
摘要
本实用新型公开了一体化污水处理设备消毒装置，包括消毒机体与消毒箱，消毒机体顶部的一侧通过螺栓连接有电机，且电机的输出轴通过联轴器连接有主消毒网板，消毒机体顶部的内壁上通过轴承活动连接有次消毒网板，消毒机体的内壁固定安装有内滤箱，消毒机体的内壁上通过螺栓连接有主过滤网，且消毒机体靠近主过滤网的内壁通过螺栓连接有副过滤网，消毒机体的内部焊接有存杂箱，存杂箱外壁的一侧通过螺栓连接有液压缸，液压缸的端部焊接有推料板。本实用新型的主消毒网板与次消毒网板受到推动后活动，能够使两者表面的消毒剂与水充分的融合，消毒效果较好，消毒机体内的内滤箱便于水消毒后的过滤。
权利要求

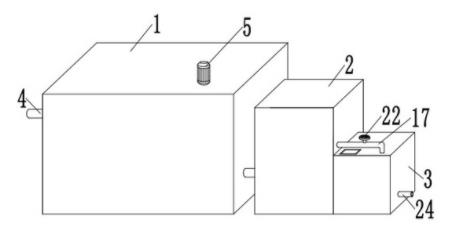

1.一体化污水处理设备消毒装置，包括消毒机体（1）与消毒箱（2），其特征在于，所述消毒机体（1）顶部的一侧通过螺栓连接有电机（5），且电机（5）的输出轴通过联轴器连接有主消毒网板（6），所述消毒机体（1）顶部的内壁上通过轴承活动连接有次消毒网板（14），所述消毒机体（1）的内壁固定安装有内滤箱（8），所述消毒机体（1）的内壁上通过螺栓连接有主过滤网（12），且消毒机体（1）靠近主过滤网（12）的内壁通过螺栓连接有副过滤网（13），所述消毒机体（1）的内部焊接有存杂箱（11），所述存杂箱（11）外壁的一侧通过螺栓连接有液压缸（9），所述液压缸（9）的端部焊接有推料板（10），所述存杂箱（11）的一侧通过螺栓连接有侧板（23）。
2.根据权利要求1所述的一体化污水处理设备消毒装置，其特征在于，所述消毒机体（1）的一侧焊接有进水管（4），所述消毒机体（1）远离进水管（4）的一侧焊接有通水管（7）。
3.根据权利要求2所述的一体化污水处理设备消毒装置，其特征在于，所述通水管（7）的一端焊接在消毒箱（2）的一侧，所述消毒箱（2）的内部通过螺栓连接有消毒水管（15），且消毒水管（15）和通水管（7）相连通。
4.根据权利要求3所述的一体化污水处理设备消毒装置，其特征在于，所述消毒水管（15）的内壁涂覆有活性炭层（19），所述消毒箱（2）的内壁一侧通过螺栓连接有固定箱（20），所述消毒水管（15）通过导水管连接有水泵（16）。
5.根据权利要求4所述的一体化污水处理设备消毒装置，其特征在于，所述消毒箱（2）的一侧通过螺栓连接有蓄水箱（3），且蓄水箱（3）顶部的一侧焊接有抽水管（17），所述抽水管（17）的一端与水泵（16）相连通。
6.根据权利要求5所述的一体化污水处理设备消毒装置，其特征在于，所述蓄水箱（3）的内壁固定安装有消毒滤箱（18），且消毒滤箱（18）的顶部通过螺栓连接有存料滤箱（21）。
7.根据权利要求5所述的一体化污水处理设备消毒装置，其特征在于，所述抽水管（17）的一侧均通过螺栓连接有通水阀（22），所述蓄水箱（3）的一侧焊接有出水管（24）。
说明书
一体化污水处理设备消毒装置
技术领域
本实用新型涉及污水处理技术领域，尤其涉及一体化污水处理设备消毒装置。
背景技术
污水处理为使污水达到排入某一水体或再次使用的水质要求对其进行净化的过程，污水处理被广泛应用于建筑、农业、交通、能源、石化和餐饮等各个领域，一体化污水处理设备是处理效果十分理想且管理方便的设备，被广泛用于生活污水处理。
污水处理设备在对污水进行处理的过程中，有些处理设备不具备消毒这一功能，并且消毒效果不佳，污水中含有大量的杂质，需要进行操作处理，因此，亟需设计一体化污水处理设备消毒装置来解决上述问题。
发明内容
本实用新型的目的是为了解决现有技术中存在的有些处理设备不具备消毒这一功能，且消毒效果不佳，污水中含有大量的杂质的缺点，而提出的一体化污水处理设备消毒装置。
为了实现上述目的，本实用新型采用了如下技术方案：一体化污水处理设备消毒装置，包括消毒机体与消毒箱，所述消毒机体顶部的一侧通过螺栓连接有电机，且电机的输出轴通过联轴器连接有主消毒网板，所述消毒机体顶部的内壁上通过轴承活动连接有次消毒网板，所述消毒机体的内壁固定安装有内滤箱，所述消毒机体的内壁上通过螺栓连接有主过滤网，且消毒机体靠近主过滤网的内壁通过螺栓连接有副过滤网，所述消毒机体的内部焊接有存杂箱，所述存杂箱外壁的一侧通过螺栓连接有液压缸，所述液压缸的端部焊接有推料板，所述存杂箱的一侧通过螺栓连接有侧板。
上述技术方案的关键构思在于：主消毒网板与次消毒网板受到推动后活动，能够使两者表面的消毒剂与水充分的融合，消毒效果较好，消毒机体内的内滤箱便于水消毒后的过滤。
进一步的，所述消毒机体的一侧焊接有进水管，所述消毒机体远离进水管的一侧焊接有通水管。
进一步的，所述通水管的一端焊接在消毒箱的一侧，所述消毒箱的内部通过螺栓连接有消毒水管，且消毒水管和通水管相连通。
进一步的，所述消毒水管的内壁涂覆有活性炭层，所述消毒箱的内壁一侧通过螺栓连接有固定箱，所述消毒水管通过导水管连接有水泵。
进一步的，所述消毒箱的一侧通过螺栓连接有蓄水箱，且蓄水箱顶部的一侧焊接有抽水管，所述抽水管的一端与水泵相连通。
进一步的，所述蓄水箱的内壁固定安装有消毒滤箱，且消毒滤箱的顶部通过螺栓连接有存料滤箱。
进一步的，所述抽水管的一侧均通过螺栓连接有通水阀，所述蓄水箱的一侧焊接有出水管。
本实用新型的有益效果为：
1.通过设置的消毒机体与主消毒网板，主消毒网板与次消毒网板受到推动后活动，能够使两者表面的消毒剂与水充分的融合，消毒效果较好，消毒机体内的内滤箱便于水消毒后的过滤。
2.通过设置的存杂箱与主过滤网，存杂箱上的液压缸使推料板对过滤后的杂物清理推出，防止存杂箱内杂质的堆积，主过滤网与副过滤网有利于污水的过滤处理。
3.通过设置的消毒水管与消毒箱，消毒水管的内壁上涂有的活性炭层方便对水进行吸附处理，消毒箱中的水泵能够使处理后的快速的流出。
4.通过设置的存料滤箱与消毒滤箱，存料滤箱中设置有活性炭颗粒，水通过存料滤箱与消毒滤箱上的滤孔与活性炭颗粒接触，从而减少水中的杂质。
