申请日2021.02.01
公开日期2021.11.05
IPC分类C02F9/04
摘要
本实用公开了一种污水处理膜过滤装置，包括箱体、支撑柱、电动伸缩杆、防护门、入水管、出水管、震荡装置和过滤装置，所述支撑柱设于箱体底壁上，所述箱体内设有放置腔，所述箱体后侧壁上设有污泥出料口，所述防护门铰接设于箱体后侧壁上，所述电动伸缩杆的活动端铰接设于远离箱体后侧壁的箱体底壁上，所述震荡装置滑动设于放置腔内，所述震荡装置设于放置腔底壁上，所述入水管设于箱体顶壁上，所述出水管设于箱体底壁上，所述出水管一端贯穿箱体底壁设于放置腔内，所述出水管上设有控水阀。本实用新型涉及污水处理相关技术领域，具体提供了一种过滤效率快，污物沉淀易处理的人工运水和加水的污水处理膜过滤装置。
权利要求
1.一种污水处理膜过滤装置，其特征在于：包括箱体、支撑柱、电动伸缩杆、防护门、入水管、出水管、震荡装置和过滤装置，所述支撑柱设于箱体底壁上，所述支撑柱设有四组，四组所述支撑柱呈矩形分布，所述箱体内设有放置腔，所述箱体后侧壁上设有污泥出料口，所述防护门铰接设于箱体后侧壁上，所述电动伸缩杆的活动端铰接设于远离箱体后侧壁的箱体底壁上，所述震荡装置滑动设于放置腔内，所述震荡装置设于放置腔底壁上，所述过滤装置设于震荡装置上，所述入水管设于箱体顶壁上，所述入水管一端贯穿箱体顶壁设于放置腔内，所述出水管设于箱体底壁上，所述出水管一端贯穿箱体底壁设于放置腔内，所述出水管和入水管均呈L字形结构设置，所述出水管上设有控水阀；所述过滤装置包括过滤箱、卡和滑块、砂砾过滤层、活性炭吸附层、阳离子树脂过滤层和灭菌处理层，所述过滤箱滑动设于放置腔侧壁上，所述放置腔侧壁设有卡和滑槽，所述卡和滑块设于过滤箱侧壁上，所述卡和滑块滑动设于卡和滑槽内，所述卡和滑块关于过滤箱中轴线对称设有两组，所述卡和滑槽与卡和滑块对应设置，所述过滤箱内设有上端开口的过滤腔，所述砂砾过滤层、活性炭吸附层、阳离子树脂过滤层和灭菌处理层从上到下依次设于过滤腔内，所述过滤箱后侧壁设有漏孔，所述过滤箱底壁上设有漏水孔；所述震荡装置包括震荡电机、缓冲弹簧、第一支撑块和第二支撑块，所述震荡电机设于过滤箱底壁上，所述第一支撑块设于过滤箱底壁上，所述第二支撑块设于放置腔底壁上，所述缓冲弹簧两端分别设于第一支撑块下方和第二支撑块上方，所述缓冲弹簧设有四组，四组所述缓冲弹簧呈矩形分布，所述第一支撑块和第二支撑块均与缓冲弹簧对应设置。
2.根据权利要求1所述的一种污水处理膜过滤装置，其特征在于：所述漏孔设有多组，多组所述漏孔呈均匀分布。
3.根据权利要求1所述的一种污水处理膜过滤装置，其特征在于：所述漏水孔设有多组，多组所述漏水孔呈均匀分布。
4.根据权利要求1所述的一种污水处理膜过滤装置，其特征在于：所述砂砾过滤层、活性炭吸附层、阳离子树脂过滤层和灭菌处理层呈等距分布。
5.根据权利要求1所述的一种污水处理膜过滤装置，其特征在于：所述电动伸缩杆关于箱体中轴线对称设有两组。
6.根据权利要求1所述的一种污水处理膜过滤装置，其特征在于：所述防护门上设有防水密封圈。
7.根据权利要求1所述的一种污水处理膜过滤装置，其特征在于：所述防护门上设有门把手。
说明书
一种污水处理膜过滤装置
技术领域
本实用新型涉及污水处理相关技术领域，具体为一种污水处理膜过滤装置。
背景技术
目前，城市每天都有大量的生活污水、工业废水，由于没有及时治理，这些污废水污染着城市的河道及环境，严重影响着城市居民的生活，严重污染地区甚至危害动植物的生命和人类的生活条件，破坏了生态平衡；专业技术人员致力于环境保护，治理污水、废水大多采取集中处理，一般建立污水处理厂，传统的处理方式是将排出的污水通过沉淀池、平流池、过滤装置、浓缩池、泥水分离装置等来完成污水处理的全过程，其中沉淀池是将污水在池中自然沉淀，使污水中的污物沉淀在池中底部，从而便于收集，但这种工艺设备的话占地面积大，建设费用高，设备投资大，运行成本高，对于一般的中小企业很难采用该方法进行排污处理，有一定的局限性。
实用新型内容
针对上述情况，为克服当前的技术缺陷，本实用新型提供了一种过滤效率快，污物沉淀易处理的人工运水和加水的污水处理膜过滤装置。

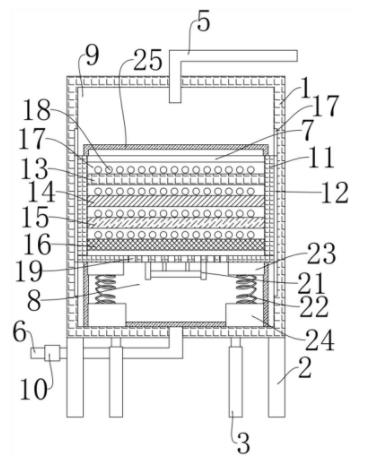

本实用新型采取的技术方案如下：本实用新型一种污水处理膜过滤装置，包括箱体、支撑柱、电动伸缩杆、防护门、入水管、出水管、震荡装置和过滤装置，所述支撑柱设于箱体底壁上，所述支撑柱设有四组，四组所述支撑柱呈矩形分布，所述箱体内设有放置腔，所述箱体后侧壁上设有污泥出料口，所述防护门铰接设于箱体后侧壁上，所述电动伸缩杆的活动端铰接设于远离箱体后侧壁的箱体底壁上，所述震荡装置滑动设于放置腔内，所述震荡装置设于放置腔底壁上，所述过滤装置设于震荡装置上，震荡装置驱动过滤装置进行震荡，所述入水管设于箱体顶壁上，所述入水管一端贯穿箱体顶壁设于放置腔内，所述出水管设于箱体底壁上，所述出水管一端贯穿箱体底壁设于放置腔内，所述出水管和入水管均呈L字形结构设置，所述出水管上设有控水阀；所述过滤装置包括过滤箱、卡和滑块、砂砾过滤层、活性炭吸附层、阳离子树脂过滤层和灭菌处理层，所述过滤箱滑动设于放置腔侧壁上，所述放置腔侧壁设有卡和滑槽，所述卡和滑块设于过滤箱侧壁上，所述卡和滑块滑动设于卡和滑槽内，所述卡和滑块关于过滤箱中轴线对称设有两组，所述卡和滑槽与卡和滑块对应设置，所述过滤箱内设有上端开口的过滤腔，所述砂砾过滤层、活性炭吸附层、阳离子树脂过滤层和灭菌处理层从上到下依次设于过滤腔内，所述过滤箱后侧壁设有漏孔，所述过滤箱底壁上设有漏水孔；所述震荡装置包括震荡电机、缓冲弹簧、第一支撑块和第二支撑块，所述震荡电机设于过滤箱底壁上，所述第一支撑块设于过滤箱底壁上，所述第二支撑块设于放置腔底壁上，所述缓冲弹簧两端分别设于第一支撑块下方和第二支撑块上方，所述缓冲弹簧设有四组，四组所述缓冲弹簧呈矩形分布，所述第一支撑块和第二支撑块均与缓冲弹簧对应设置。
进一步地，所述漏孔设有多组，多组所述漏孔呈均匀分布。
进一步地，所述漏水孔设有多组，多组所述漏水孔呈均匀分布。
进一步地，所述砂砾过滤层、活性炭吸附层、阳离子树脂过滤层和灭菌处理层呈等距分布。
进一步地，所述电动伸缩杆关于箱体中轴线对称设有两组，两组电动伸缩杆配合使得箱体倾斜更加稳定。
进一步地，所述防护门上设有防水密封圈，避免污水从门缝漏出。
进一步地，所述防护门上设有门把手。
采用上述结构本实用新型取得的有益效果如下：本方案一种污水处理膜过滤装置，通过震荡装置和过滤装置配合实现了污水处理膜过滤装置可快速的进行污水过滤；通过电动伸缩杆和漏孔配合实现了污水处理膜过滤装置对污泥的集中清理，避免污泥堵塞过滤装置。
