申请日2021.02.23
公开日期2021.11.02
IPC分类C02F3/02
摘要
本实用新型属于污水处理技术领域，公开了一种生活污水处理用曝气池，包括池体，所述池体的上方固定安装有安装架，所述安装架的内侧固定安装有电机，所述电机的输出轴焊接有搅拌杆，所述搅拌杆的表面焊接有搅拌棒，所述搅拌杆的顶端固定安装有第一锥齿轮，所述第一锥齿轮的表面啮合有第二锥齿轮，所述第二锥齿轮的侧面焊接有螺纹杆，所述螺纹杆的表面螺纹连接有活动座，所述活动座的底部焊接有滑动板，提高反应效率，所述池体顶部的左侧设置有鼓风机，所述鼓风机的侧面固定连接有转角连接管，所述转角连接管的下端固定连接有直连接管，所述直连接管的侧面固定连接有曝气板，所述曝气板的上表面开设有曝气头，连接管方便更换。
权利要求

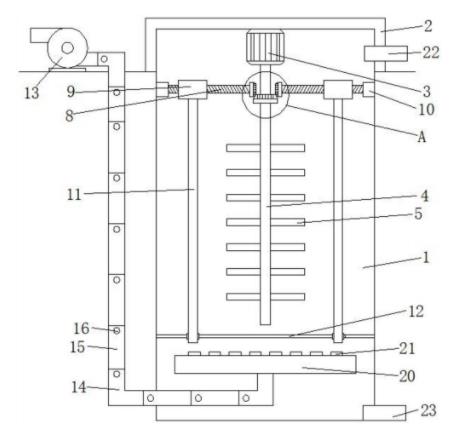

1.一种生活污水处理用曝气池，包括池体(1)，其特征在于：所述池体(1)的上方固定安装有安装架(2)，所述安装架(2)的内侧固定安装有电机(3)，所述电机(3)的输出轴焊接有搅拌杆(4)，所述搅拌杆(4)的表面焊接有搅拌棒(5)，所述搅拌杆(4)的顶端固定安装有第一锥齿轮(6)，所述第一锥齿轮(6)的表面啮合有第二锥齿轮(7)，所述第二锥齿轮(7)的侧面焊接有螺纹杆(8)，所述螺纹杆(8)的表面螺纹连接有活动座(9)，所述活动座(9)的底部焊接有滑动板(11)，所述池体(1)顶部的左侧设置有鼓风机(13)，所述鼓风机(13)的侧面固定连接有转角连接管(14)，所述转角连接管(14)的下端固定连接有直连接管(15)，所述转角连接管(14)和所述直连接管(15)的上端开设有管道插槽(17)，所述转角连接管(14)和所述直连接管(15)的上端开设有管道固定孔(16)，所述转角连接管(14)和所述直连接管(15)的另一端焊接有管道插块(18)，所述管道插块(18)的外表面开设有管道配合孔(19)，所述直连接管(15)的侧面固定连接有曝气板(20)，所述曝气板(20)的上表面开设有曝气头(21)，所述安装架(2)的侧面设置有进水口(22)，所述池体(1)的底部设置有出水口(23)。
2.如权利要求1所述的一种生活污水处理用曝气池，其特征在于：所述池体(1)的形状为方形，所述搅拌杆(4)的中心线位置与所述池体(1)的中心线位置相同。
3.如权利要求1所述的一种生活污水处理用曝气池，其特征在于：所述螺纹杆(8)的数量为两个，且两个所述螺纹杆(8)表面螺纹相反，所述池体(1)的内壁焊接有轴承座(10)，所述轴承座(10)的内部转动连接有所述螺纹杆(8)。
4.如权利要求1所述的一种生活污水处理用曝气池，其特征在于：所述池体(1)的底部焊接有限位杆(12)，所述滑动板(11)的底部滑动连接在所述限位杆(12)的表面。
5.如权利要求1所述的一种生活污水处理用曝气池，其特征在于：所述转角连接管(14)的形状为“L”型，所述直连接管(15)的形状为“I”型，所述转角连接管(14)和所述直连接管(15)的内部涂有防腐蚀合金层。
6.如权利要求1所述的一种生活污水处理用曝气池，其特征在于：所述管道插块(18)和所述管道插槽(17)相适配，所述管道配合孔(19)的圆心和所述管道固定孔(16)的圆心位置相同。
说明书
一种生活污水处理用曝气池
技术领域
本实用新型属于污水处理技术领域，具体为一种生活污水处理用曝气池。
背景技术
曝气池是人们按照微生物的特性所设计的生化反应器，有机污染质的降解程度主要取决于人们所设计的曝气反应条件。曝气池利用活性污泥法进行污水处理，池内提供一定污水停留时间，满足好氧微生物所需要的氧量以及污水与活性污泥充分接触的混合条件。曝气池主要由池体、曝气系统和进出水口三个部分组成。池体一般用钢筋混凝土筑成，平面形状有长方形、方形和圆形等。
现有的生活污水处理用曝气池内部没有很好的搅拌装置，导致污水反应不是彻底，需要花费更多的时间进行反应，效率低下，而且连接管多为一体式结构设计，当连接管的某一处损坏时，需要对整根连接管进行更换，这样既增加了经济损失，又造成了材料的浪费。
实用新型内容
本实用新型的目的在于：为了解决上述提出的问题，提供一种生活污水处理用曝气池。
本实用新型采用的技术方案如下：一种生活污水处理用曝气池，包括池体，所述池体的上方固定安装有安装架，所述安装架的内侧固定安装有电机，所述电机的输出轴焊接有搅拌杆，所述搅拌杆的表面焊接有搅拌棒，所述搅拌杆的顶端固定安装有第一锥齿轮，所述第一锥齿轮的表面啮合有第二锥齿轮，所述第二锥齿轮的侧面焊接有螺纹杆，所述螺纹杆的表面螺纹连接有活动座，所述活动座的底部焊接有滑动板，所述池体顶部的左侧设置有鼓风机，所述鼓风机的侧面固定连接有转角连接管，所述转角连接管的下端固定连接有直连接管，所述转角连接管和所述直连接管的上端开设有管道插槽，所述转角连接管和所述直连接管的上端开设有管道固定孔，所述转角连接管和所述直连接管的另一端焊接有管道插块，所述管道插块的外表面开设有管道配合孔，所述直连接管的侧面固定连接有曝气板，所述曝气板的上表面开设有曝气头，所述安装架的侧面设置有进水口，所述池体的底部设置有出水口。
在一优选的实施方式中，所述池体的形状为方形，所述搅拌杆的中心线位置与所述池体的中心线位置相同。
在一优选的实施方式中，所述螺纹杆的数量为两个，且两个所述螺纹杆表面螺纹相反，所述池体的内壁焊接有轴承座，所述轴承座的内部转动连接有所述螺纹杆。
在一优选的实施方式中，所述池体的底部焊接有限位杆，所述滑动板的底部滑动连接在所述限位杆的表面。
在一优选的实施方式中，所述转角连接管的形状为“L”型，所述直连接管的形状为“I”型，所述转角连接管和所述直连接管的内部涂有防腐蚀合金层。
在一优选的实施方式中，所述管道插块和所述管道插槽相适配，所述管道配合孔的圆心和所述管道固定孔的圆心位置相同。
综上所述，由于采用了上述技术方案，本实用新型的有益效果是：
1、本实用新型中，通过电机带动搅拌杆和搅拌棒转动，从而对池体内的污水进行搅拌，再配合滑动板来回移动，防止池体侧面堆积的污水搅拌不到，使池体内的污水能搅拌的更加均匀，加快了该曝气池的反应速度。
2、本实用新型中，通过转角连接管和直连接管的配合使用，形成一个完整的连接管道，此设计的连接管道可根据实际需求随意添加转角连接管和直连接管的数量，同时当连接管某处损坏时，可极其方便的对其进行拆卸和更换，无需舍弃整根连接管，减少经济损失，同时减少材料浪费。
