申请日2020.11.24
公开（公告）日2021.09.03
IPC分类号C02F1/78
摘要
本实用新型公开了一种臭氧氧化污水深度处理装置，属于臭氧污水处理技术领域。一种臭氧氧化污水深度处理装置，包括反应罐，所述反应罐的内部固定安装有第一矩形板，所述第一矩形板的内部固定安装有喷气管，所述喷气管的一端固定安装有抽气管道，所述抽气管道的一端固定安装有第一气泵，所述反应罐的一侧固定安装有臭氧发生器；本实用新型，气体在污水中形成小气泡向上升，同时臭氧发生器产生的臭氧也通过喷气头喷出在污水中形成小气泡，此时气泡与臭氧气泡在水中被搅拌，臭氧气泡与气泡混合在污水中会对污水的处理更加充分，喷料头向污水内喷出活性炭粉，再与气泡进行结合使臭氧与活性炭粉接触的更佳充分，增加了排污效率。
权利要求书

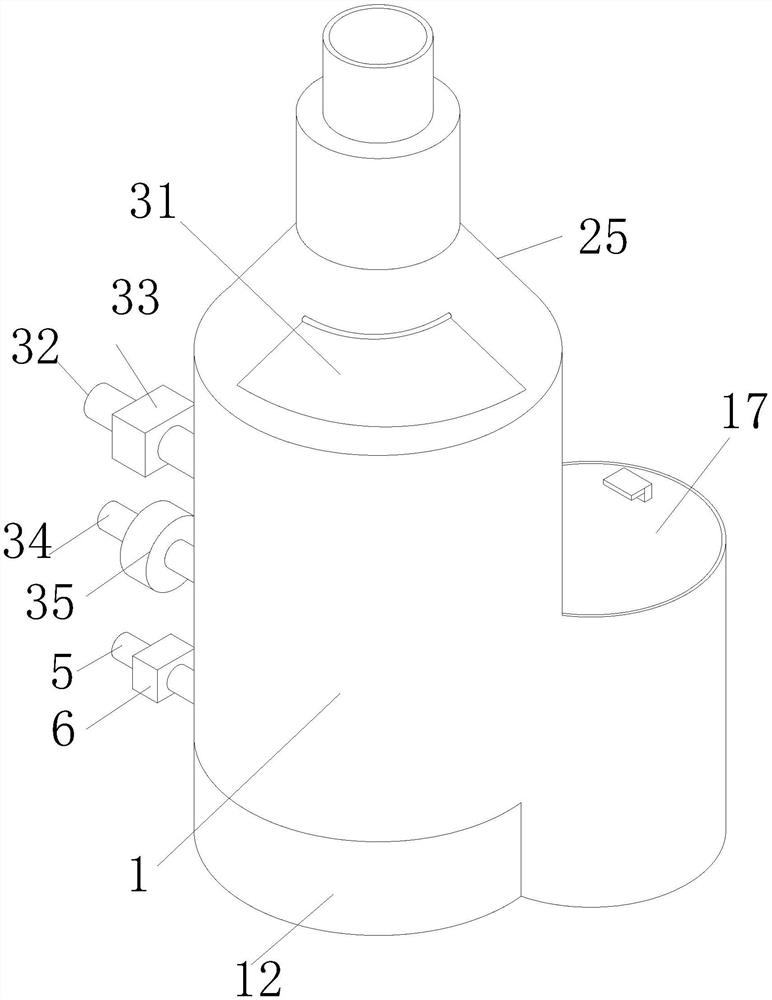

1.一种臭氧氧化污水深度处理装置，包括反应罐(1)，其特征在于，所述反应罐(1)的内部固定安装有第一矩形板(2)，所述第一矩形板(2)的内部固定安装有喷气管(3)，所述喷气管(3)的外表面固定安装有喷气头(4)，所述喷气管(3)的一端固定安装有抽气管道(5)，所述抽气管道(5)的一端固定安装有第一气泵(6)，所述反应罐(1)的一侧固定安装有臭氧发生器(7)，所述臭氧发生器(7)的内部固定安装有第二气泵(8)，所述第二气泵(8)的一端固定连接有第二矩形板(9)，所述反应罐(1)的内部固定安装有阻水板(10)，所述阻水板(10)的内部开设有孔(11)。
2.根据权利要求1所述的一种臭氧氧化污水深度处理装置，其特征在于，所述反应罐(1)的底部固定安装有电机箱(12)，所述电机箱(12)的内部固定安装有顶板(13)，所述顶板(13)的一侧固定安装有电机(14)，所述电机(14)的输出端固定连接有转轴(15)，所述转轴(15)的一端固定安装有叶片(16)。
3.根据权利要求1所述的一种臭氧氧化污水深度处理装置，其特征在于，所述反应罐(1)的一侧固定安装有活性炭箱(17)，所述活性炭箱(17)的内部固定安装有第三气泵(18)，所述第三气泵(18)的一侧固定安装有抽料管(19)，所述第三气泵(18)的另一侧固定安装有分料器(20)，所述分料器(20)的一侧固定安装有分料管(21)，所述分料管(21)的一端固定安装有喷料头(22)，所述分料管(21)的外表面固定连接有固定板(23)，所述固定板(23)的顶部固定安装有连接板(24)。
4.根据权利要求1所述的一种臭氧氧化污水深度处理装置，其特征在于，所述反应罐(1)的顶部固定安装有排气塔(25)，所述排气塔(25)的内部固定安装有透气筒(26)，所述排气塔(25)的内部活动安装有活性炭板(27)，所述活性炭板(27)的一侧活动连接有干燥板(28)。
5.根据权利要求4所述的一种臭氧氧化污水深度处理装置，其特征在于，所述排气塔(25)的内部固定活动安装有滤网(29)，所述透气筒(26)的内部固定安装有阻气板(30)，所述排气塔(25)的外表面活动安装有门板(31)。
6.根据权利要求1所述的一种臭氧氧化污水深度处理装置，其特征在于，所述反应罐(1)的一侧固定安装有进料管(32)，所述进料管(32)的一端固定安装有阀门(33)，所述反应罐(1)的内部固定安装有出料管(34)，所述出料管(34)的一端固定安装有抽水泵(35)。
说明书
一种臭氧氧化污水深度处理装置
技术领域
本实用新型涉及臭氧污水处理技术领域，尤其涉及一种臭氧氧化污水深度处理装置。
背景技术
高级氧化技术(AOPs)又称深度氧化技术，其基础在于运用电、光辐照、催化剂，有时还与氧化剂结合，在反应中产生活性极强的自由基(如HO·)，再通过自由基与有机化合物之间的加合、取代、电子转移、断键等，使水体中的大分子难降解有机物氧化降解成低毒或无毒的小分子物质，甚至直接降解成为CO2和H2O，接近完全矿化目前的高级氧化技术。
目前在对污水进行处理时，在污水的浓度较高时会对反应罐内的污水反应不够充分，会影响排污的效率，且在污水进行处理时会产生大量的气体，部分气体会给人的身体带来危害，但一般的装置采用直接排出的方法，会污染环境。
实用新型内容
本实用新型的目的是为了解决现有技术中排污效率低且排出的气体处理效果不佳的问题，而提出的一种臭氧氧化污水深度处理装置。
为了实现上述目的，本实用新型采用了如下技术方案：
一种臭氧氧化污水深度处理装置，包括反应罐，所述反应罐的内部固定安装有第一矩形板，所述第一矩形板的内部固定安装有喷气管，所述喷气管的外表面固定安装有喷气头，所述喷气管的一端固定安装有抽气管道，所述抽气管道的一端固定安装有第一气泵，所述反应罐的一侧固定安装有臭氧发生器，所述臭氧发生器的内部固定安装有第二气泵，所述第二气泵的一端固定连接有第二矩形板，所述反应罐的内部固定安装有阻水板，所述阻水板的内部开设有孔。
优选的，所述反应罐的底部固定安装有电机箱，所述电机箱的内部固定安装有顶板，所述顶板的一侧固定安装有电机，所述电机的输出端固定连接有转轴，所述转轴的一端固定安装有叶片。
优选的，所述反应罐的一侧固定安装有活性炭箱，所述活性炭箱的内部固定安装有第三气泵，所述第三气泵的一侧固定安装有抽料管，所述第三气泵的另一侧固定安装有分料器，所述分料器的一侧固定安装有分料管，所述分料管的一端固定安装有喷料头，所述分料管的外表面固定连接有固定板，所述固定板的顶部固定安装有连接板。
优选的，所述反应罐的顶部固定安装有排气塔，所述排气塔的内部固定安装有透气筒，所述排气塔的内部活动安装有活性炭板，所述活性炭板的一侧活动连接有干燥板。
优选的，所述排气塔的内部固定活动安装有滤网，所述透气筒的内部固定安装有阻气板，所述排气塔的外表面活动安装有门板。
优选的，所述反应罐的一侧固定安装有进料管，所述进料管的一端固定安装有阀门，所述反应罐的内部固定安装有出料管，所述出料管的一端固定安装有抽水泵。
与现有技术相比，本实用新型提供了一种臭氧氧化污水深度处理装置，具备以下有益效果：
1、本实用新型，通过反应罐的内部安装有第一气泵，气体通过喷气头向污水中喷出，喷气头的数量有多个，气体在污水中形成小气泡向上升，同时臭氧发生器产生的臭氧也通过喷气头喷出在污水中形成小气泡，电机带动叶片装动，叶片对污水进行搅拌，此时气泡与臭氧气泡在水中被搅拌，阻水板避免污水在水中形成漩涡，导致气泡不能均匀的混合，臭氧气泡与气泡混合在污水中会对污水的处理更加充分，同时活性炭箱安装有喷料头，从污水的上表面向污水内喷出活性炭粉，再与气泡进行结合使臭氧与活性炭粉接触的更佳充分，增加了排污效率。
2、本实用新型，通过排气塔的内部安装有透气筒，在污水处理过后会产生大量的气体，气体通过排气塔排出，在气体排出时会对透气筒与排气塔内的干燥板与活性炭板接触进行净化处理，为了避免气体排出过快没有与净化充分，阻气板可以使气体缓慢排出，使气体在透气筒内净化充分再缓慢进行排出，避免排出的气体带有与人体有害的物质，对人的身体造成伤害。
