申请日2020.10.26
公开（公告）日2021.09.21
IPC分类号C02F3/02
摘要
本实用新型公开了一种污水除氮用氧化沟，包括沟体，沟体的底部设置有多个曝气管，沟体对应曝气管密封端的上方设置有电机，电机的输出端通过锥齿与曝气管传动配合，曝气管的开放端对接有进气管，曝气管依次套接有多个叶片，曝气管还设置有多个出气孔。曝气管的外部套接的叶片随之转动，叶片具有驱动水流流动的功能，多个叶片同时作用，不仅推动流动作用，同时伴随搅拌作用，通过空气压缩机将空气以一定的压力压入曝气管，并通过出气孔分散成更加细小的气泡形态，伴随流动的紊流水，气泡与水可以充分的接触并融合，提高空气中氧的溶解性。
权利要求书
1.一种污水除氮用氧化沟，其特征在于：

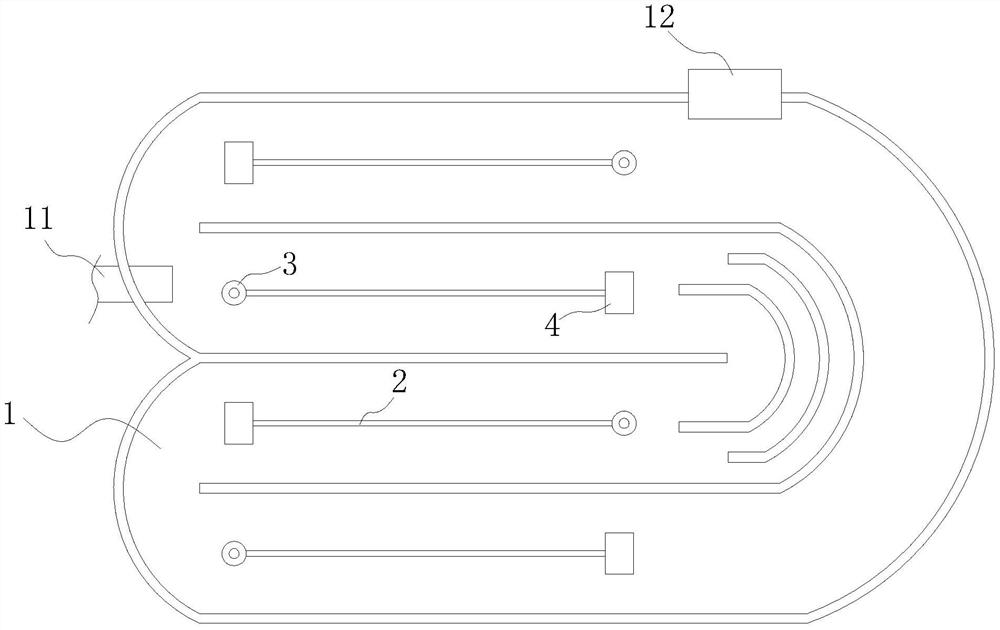

包括沟体(1)，所述沟体(1)的底部设置有多个曝气管(2)，所述曝气管(2)的两端均设置有供曝气管(2)转动的支撑架(21)，所述曝气管(2)两端分别为密封端和开放端，所述沟体(1)对应曝气管(2)密封端的上方设置有电机(3)，所述电机(3)的输出端通过锥齿(31)与曝气管(2)传动配合；
所述曝气管(2)的开放端对接有进气管(41)，所述进气管(41)的串接有空气压缩机(4)，所述空气压缩机(4)设置于沟体(1)的上方，所述进气管(41)与曝气管(2)的连接处旋转连接；
所述曝气管(2)依次套接有多个叶片(22)，所述曝气管(2)还设置有多个出气孔(23)。
2.根据权利要求1所述一种污水除氮用氧化沟，其特征在于：所述沟体(1)为多段的循环设置，所述沟体(1)设置有进水口(11)和出水堰(12)。
3.根据权利要求1所述一种污水除氮用氧化沟，其特征在于：所述出气孔(23)的位置设置有出气嘴(24)，所述出气嘴(24)呈圆锥状。
4.根据权利要求1所述一种污水除氮用氧化沟，其特征在于：所述沟体(1)的截面为锥形，所述沟体(1)的底部为半圆弧状。
5.根据权利要求1所述一种污水除氮用氧化沟，其特征在于：所述锥齿(31)的外部设置有密封壳(32)。
说明书
一种污水除氮用氧化沟
技术领域
本实用新型属于污水治理氧化沟的技术领域，特别是涉及一种污水除氮用氧化沟。
背景技术
氧化沟利用连续环式反应池作生物反应池，混合液在该反应池中一条闭合曝气渠道进行连续循环，氧化沟通常在延时曝气条件下使用。氧化沟使用一种带方向控制的曝气和搅动装置，向反应池中的物质传递水平速度，从而使被搅动的液体在闭合式渠道中循环。
氧化沟一般由沟体、曝气设备、进出水装置、导流和混合设备组成，沟体的平面形状一般呈环形，也可以是长方形、L形、圆形或其他形状，沟端面形状多为矩形和梯形。
现有氧化沟的曝气装置多为表曝气装置，其气体由空气通过机械方式进入，而氧化沟中的搅动装置为液面以下，气体与污水的混合程度不高，由于气体的密度小，在进入水体的时候经过短暂的混合便回到空气中，与污水的接触时间不够。因此，本实用新型主要解决氧化沟曝气后，空气与污水的接触混合时间短的问题。
实用新型内容
本实用新型的目的在于提供一种污水除氮用氧化沟，主要解决氧化沟曝气后，空气与污水的接触混合时间短的问题。
为解决上述技术问题，本实用新型是通过以下技术方案实现的：
一种污水除氮用氧化沟
包括沟体，所述沟体的底部设置有多个曝气管，所述曝气管的两端均设置有供曝气管转动的支撑架，所述曝气管两端分别为密封端和开放端，所述沟体对应曝气管密封端的上方设置有电机，所述电机的输出端通过锥齿与曝气管传动配合；
所述曝气管的开放端对接有进气管，所述进气管的串接有空气压缩机，所述空气压缩机设置于沟体的上方，所述进气管与曝气管的连接处旋转连接；
所述曝气管依次套接有多个叶片，所述曝气管还设置有多个出气孔。
进一步地，所述沟体为多段的循环设置，所述沟体设置有进水口和出水堰。
进一步地，所述出气孔的位置设置有出气嘴，所述出气嘴呈圆锥状。
进一步地，所述沟体的截面为锥形，所述沟体的底部为半圆弧状。
进一步地，所述锥齿的外部设置有密封壳。
本实用新型具有以下有益效果：
曝气管在电机的驱动作用下旋转，曝气管的外部套接的叶片随之转动，叶片具有驱动水流流动的功能，多个叶片同时作用，不仅推动流动作用，同时伴随搅拌作用，不仅如此，在曝气管上设置有出气孔，曝气管本身连通有进气管，通过空气压缩机将空气以一定的压力压入曝气管，并通过出气孔分散成更加细小的气泡形态，伴随流动的紊流水，气泡与水可以充分的接触并融合，提高空气中氧的溶解性。
