申请日2020.12.16
公开（公告）日2021.08.31
IPC分类号C02F9/06; C02F1/461
摘要
本实用新型公开了一种污水处理微电解反应器，包括罐体和固定环，所述罐体底部的中端固定安装有电机，所述电机的输出端固定连接有转动杆，所述转动杆的左右两侧均固定连接有搅拌杆，所述搅拌杆的顶部和底部均固定连接有细化叶片，所述细化叶片的内表面开设有细化孔，所述转动杆的顶部固定连接有细化金属转板。本实用新型通过电机、气泵、过滤罩、曝气板、曝气孔、转动杆、搅拌杆、细化叶片、细化金属转板、清洗泵和铁碳微电解填料的作用，解决了现有的污水处理微电解反应器的曝气时，污水和气体的混合度较差，且微电解填充料在电解的过程中以出现沉淀物粘附在表面，形成板结，影响电解效率的问题。
权利要求书

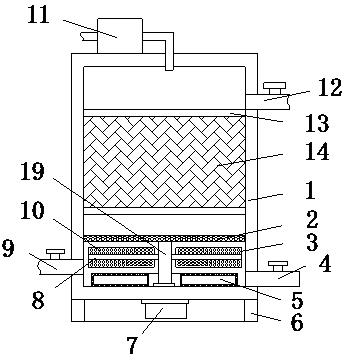

1.一种污水处理微电解反应器，包括罐体（1）和固定环（6），其特征在于：所述罐体（1）底部的中端固定安装有电机（7），所述电机（7）的输出端固定连接有转动杆（19），所述转动杆（19）的左右两侧均固定连接有搅拌杆（8），所述搅拌杆（8）的顶部和底部均固定连接有细化叶片（3），所述细化叶片（3）的内表面开设有细化孔（10），所述转动杆（19）的顶部固定连接有细化金属转板（2），所述罐体（1）内腔的上下两端均固定连接有导流板（13），所述导流板（13）之间设置有铁碳微电解填料（14），所述罐体（1）内腔的底部固定连接有曝气板（5），所述曝气板（5）的顶部开设有曝气孔（15），所述固定环（6）后侧的下端固定连接有底板（16），所述底板（16）的顶部固定连接有过滤罩（17）和气泵（18），所述罐体（1）顶部的左端固定安装有清洗泵（11）。
2.根据权利要求1所述的一种污水处理微电解反应器，其特征在于：所述罐体（1）的底部固定连接有固定环（6），所述罐体（1）右侧的下端连通有排污管（4），所述罐体（1）右侧的上端连通有排水管（12），所述罐体（1）左侧的下端连通有进污管（9），所述进污管（9）和排水管（12）以及排污管（4）的内表面均活动连接有电磁阀。
3.根据权利要求1所述的一种污水处理微电解反应器，其特征在于：所述细化孔（10）的数量为多个，且相邻两个细化孔（10）之间的距离相等。
4.根据权利要求1所述的一种污水处理微电解反应器，其特征在于：所述气泵（18）的进气端通过管道和过滤罩（17）的一侧连通，所述气泵（18）的出气端通过管道和曝气板（5）连通。
5.根据权利要求1所述的一种污水处理微电解反应器，其特征在于：所述清洗泵（11）的进液端和进水管连通，所述清洗泵（11）的出水端通过管道和罐体（1）的顶部连通。
说明书
一种污水处理微电解反应器
技术领域
本实用新型涉及污水处理技术领域，具体为一种污水处理微电解反应器。
背景技术
随着我国城市规模的发展和工业化程度的不断提高，产生大量难处理的工业和生活污水，污水处理厂面临着严峻的挑战，特别是工业污水处理领域，污水排放量大，水质复杂，毒性大，氨氮、COD比较高，传统的污水处理方式采用格栅拦截粗大颗粒物，再经过刮油板去除飘浮的油渍，然后通过曝气沉沙和生物降解来降低水中的COD、BOD、氨氮、SS数值，实践表明，此类污水处理方式仅适用于常规废水处理，但对于难降解的化工类废水处理效果很差、或者根本没有处理效果，而且工艺复杂，处理成本较高，在难降解工业废水的处理技术中，微电解技术正日益受到重视，微电解法又称内电解法，是一种集电解、混凝、电絮凝、吸附等多种物理、化学作用于一体的废水处理方法，通过铁屑在水溶液中铁的高电位和其中碳的低点位之间形成电位2+差，产生无数微小的微原电池，电极反应生成的新生态H、Fe具有较强的还原能力，可使难降解的环状或带有不饱和键的有机污染物断链，生成相对易降解的有机物，从而能有效地去2+除废水中的有色物质及难降解的有机污染物，铁失去电子后产生的新生态Fe具有较高的吸附混凝活性，能有效地去除废水中的有机污染物和胶体物质，因此，市场从上出现了污水处理微电解反应器。
本申请人发现现有技术中至少存在以下技术问题：现有的污水处理微电解反应器的曝气时，污水和气体的混合度较差，且微电解填充料在电解的过程中以出现沉淀物粘附在表面，形成板结，影响电解效率，为此，我们提出一种污水处理微电解反应器。
实用新型内容
本实用新型的目的在于提供一种污水处理微电解反应器，具备曝气效果好和防止板结以及处理效果不衰减的优点，解决了现有的污水处理微电解反应器的曝气时，污水和气体的混合度较差，且微电解填充料在电解的过程中以出现沉淀物粘附在表面，形成板结，影响电解效率的问题。
为实现上述目的，本实用新型提供如下技术方案：一种污水处理微电解反应器，包括罐体和固定环，所述罐体底部的中端固定安装有电机，所述电机的输出端固定连接有转动杆，所述转动杆的左右两侧均固定连接有搅拌杆，所述搅拌杆的顶部和底部均固定连接有细化叶片，所述细化叶片的内表面开设有细化孔，所述转动杆的顶部固定连接有细化金属转板，所述罐体内腔的上下两端均固定连接有导流板，所述导流板之间设置有铁碳微电解填料，所述罐体内腔的底部固定连接有曝气板，所述曝气板的顶部开设有曝气孔，所述固定环后侧的下端固定连接有底板，所述底板的顶部固定连接有过滤罩和气泵，所述罐体顶部的左端固定安装有清洗泵。
优选的，所述罐体的底部固定连接有固定环，所述罐体右侧的下端连通有排污管，所述罐体右侧的上端连通有排水管，所述罐体左侧的下端连通有进污管，所述进污管和排水管以及排污管的内表面均活动连接有电磁阀。
优选的，所述细化孔的数量为多个，且相邻两个细化孔之间的距离相等。
优选的，所述气泵的进气端通过管道和过滤罩的一侧连通，所述气泵的出气端通过管道和曝气板连通。
优选的，所述清洗泵的进液端和进水管连通，所述清洗泵的出水端通过管道和罐体的顶部连通。
