申请日2020.11.24
公开（公告）日2021.08.31
IPC分类号C02F9/04; B01F7/04; B01F15/00; B01F15/02
摘要
本实用新型属于污水处理设备技术领域，尤其为一种微动力结构一体化污水处理设备，针对现有的污水处理设备大多为人工进行定量的添加处理剂，从而造成人工操作较为费力的问题，现提出如下方案，其包括处理罐体，所述处理罐体的内侧底部转动安装有转轴，转轴的外侧固定安装有多个搅拌叶，处理罐体的外侧转动安装有旋转杆，旋转杆的顶端固定安装有凸轮，凸轮的外侧活动抵接有竖板的一侧，竖板的另一侧固定安装有挡料板的一侧，挡料板的另一侧延伸至处理罐体的内部。本实用新型通过设置的锥齿轮，驱动电机使得转轴与旋转杆同步转动，使得污水净化工作与处理剂的定量输送同步进行，使得电机的利用率达到最大。
权利要求书

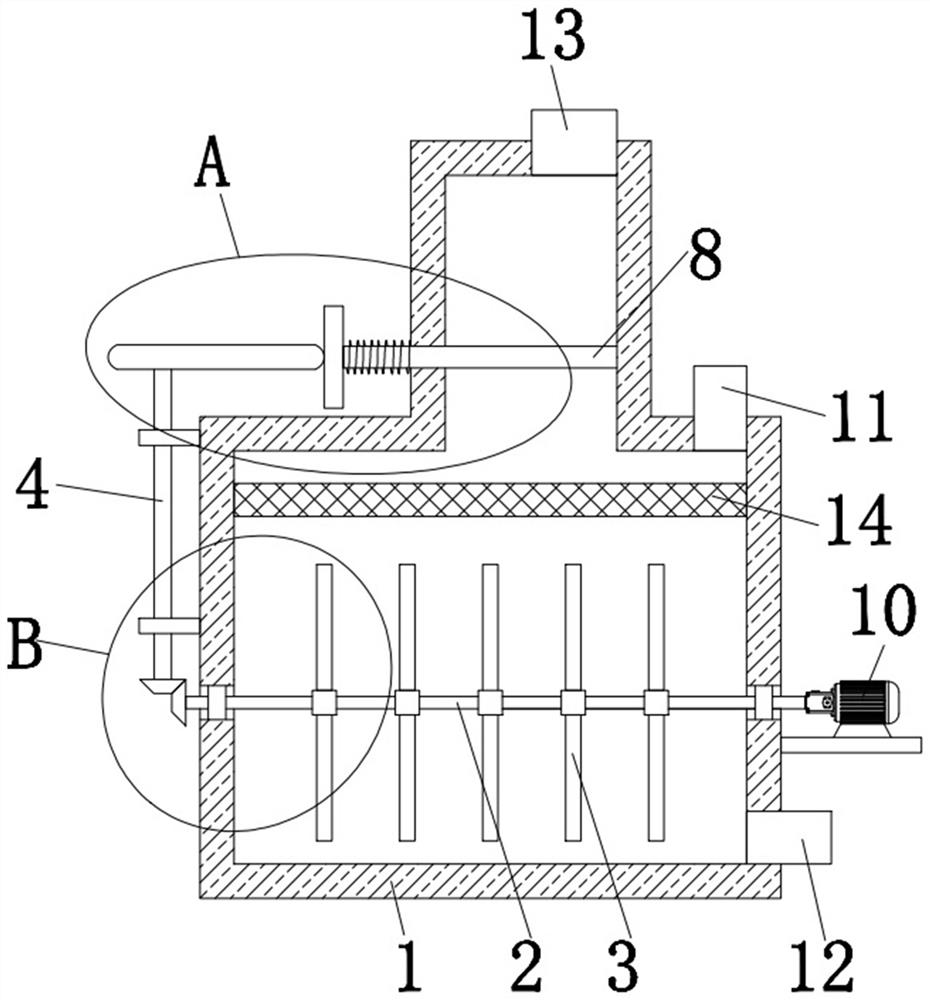

1.一种微动力结构一体化污水处理设备，包括处理罐体（1），其特征在于，所述处理罐体（1）的内侧底部转动安装有转轴（2），转轴（2）的外侧固定安装有多个搅拌叶（3），处理罐体（1）的外侧转动安装有旋转杆（4），旋转杆（4）的顶端固定安装有凸轮（6），凸轮（6）的外侧活动抵接有竖板（7）的一侧，竖板（7）的另一侧固定安装有挡料板（8）的一侧，挡料板（8）的另一侧延伸至处理罐体（1）的内部，挡料板（8）的另一侧固定安装有弹簧（9）的一端，弹簧（9）的另一端固定安装在处理罐体（1）的外侧，转轴（2）的两端均延伸至处理罐体（1）的外侧，转轴（2）的一端与旋转杆（4）的底端均固定安装有锥齿轮（5），两个锥齿轮（5）相互啮合，处理罐体（1）的外侧底部固定安装有电机（10），电机（10）的输出轴与转轴（2）的另一端固定连接。
2.根据权利要求1所述的一种微动力结构一体化污水处理设备，其特征在于，所述处理罐体（1）的顶部一侧连通有进水口（11），处理罐体（1）的外侧底部连通有出水阀（12）。
3.根据权利要求1所述的一种微动力结构一体化污水处理设备，其特征在于，所述处理罐体（1）的内侧顶部固定安装有滤网（14），处理罐体（1）的顶部连通有进料口（13）。
4.根据权利要求1所述的一种微动力结构一体化污水处理设备，其特征在于，所述处理罐体（1）的外侧固定安装有两个限位杆，旋转杆（4）的外侧转动安装在限位杆的内侧。
5.根据权利要求1所述的一种微动力结构一体化污水处理设备，其特征在于，所述处理罐体（1）的外侧底部固定安装有支撑台，电机（10）固定安装在支撑台的顶部。
6.根据权利要求1所述的一种微动力结构一体化污水处理设备，其特征在于，所述处理罐体（1）的左右两侧均开设有圆形孔，转轴（2）的外侧转动安装在圆形孔的内侧。
说明书
一种微动力结构一体化污水处理设备
技术领域
本实用新型涉及污水处理设备技术领域，尤其涉及一种微动力结构一体化污水处理设备。
背景技术
近年来，随着我国经济水平的发展，生活污水污染物浓度与排放总量逐年增加，特别是富营养元素氮磷的超标排放导致水生态环境日益恶劣；由于污水具有分散性高、水质水量变化性大、难以集中收集处理等特征，治理难度较大，越来越引起人们的关注。
现有的污水处理设备大多为人工进行定量的添加处理剂，从而造成人工操作较为费力的缺点，因此我们提出了一种微动力结构一体化污水处理设备用于解决上述问题。
实用新型内容
本实用新型的目的是为了解决现有的污水处理设备大多为人工进行定量的添加处理剂，从而造成人工操作较为费力的缺点，而提出的一种微动力结构一体化污水处理设备。
为了实现上述目的，本实用新型采用了如下技术方案：
一种微动力结构一体化污水处理设备，包括处理罐体，所述处理罐体的内侧底部转动安装有转轴，转轴的外侧固定安装有多个搅拌叶，处理罐体的外侧转动安装有旋转杆，旋转杆的顶端固定安装有凸轮，凸轮的外侧活动抵接有竖板的一侧，竖板的另一侧固定安装有挡料板的一侧，挡料板的另一侧延伸至处理罐体的内部，挡料板的另一侧固定安装有弹簧的一端，弹簧的另一端固定安装在处理罐体的外侧，转轴的两端均延伸至处理罐体的外侧，转轴的一端与旋转杆的底端均固定安装有锥齿轮，两个锥齿轮相互啮合，处理罐体的外侧底部固定安装有电机，电机的输出轴与转轴的另一端固定连接。
优选的，所述处理罐体的顶部一侧连通有进水口，处理罐体的外侧底部连通有出水阀，通过设置的进水口与出水阀，从而方便污水的输入与输出。
优选的，所述处理罐体的内侧顶部固定安装有滤网，处理罐体的顶部连通有进料口，通过设置的进料口，从而向处理罐体的内部输送适量的处理剂，挡料板的运动从而使得处理剂能够定量的输入处理罐体的内侧底部，从而将污水进行净化处理。
优选的，所述处理罐体的外侧固定安装有两个限位杆，旋转杆的外侧转动安装在限位杆的内侧，通过设置的限位杆，从而为旋转杆的转动提供一定的转动支撑的作用。
优选的，所述处理罐体的外侧底部固定安装有支撑台，电机固定安装在支撑台的顶部，通过设置的支撑台，从而为电机提供一定的支撑作用。
优选的，所述处理罐体的左右两侧均开设有圆形孔，转轴的外侧转动安装在圆形孔的内侧，通过设置的圆形孔，从而为转轴的转动起到一定的转动范围的作用。
本实用新型中，所述的一种微动力结构一体化污水处理设备，通过设置的转轴，驱动电机从而带动转轴同步转动，从而使得转轴外侧固定安装的多个搅拌叶同步转动，从而使得处理罐体内部的污水与处理剂得到充分的混合，转轴的转动带动锥齿轮同步转动从而使得旋转杆同步转动，旋转杆的转动带动凸轮得到同样的圆周运动，从而使得竖板得到水平方向的往复运动，从而使得挡料板得到同样的水平运动，通过设置的进料口从而向处理罐体的内部输送适量的处理剂，挡料板的运动从而使得处理剂能够定量的输入处理罐体的内侧底部，从而将污水进行净化处理；
本实用新型通过设置的锥齿轮，驱动电机从而使得转轴与旋转杆同步转动，从而污水的净化工作与处理剂的定量输送同步进行，从而使得电机的利用率达到最大。
