申请日2021.01.11
公开（公告）日2021.10.15
IPC分类号C02F1/00
摘要
本实用新型公开了一种具有固液分离结构的污水处理设备，包括污水处理设备主体、进水口主体和出水口主体，所述污水处理设备主体外壁固定连接有进水口主体，且污水处理设备主体内部开设有出水口主体，所述污水处理设备主体外壁固定连接有支撑柱主体。本实用新型解决了污水处理设备内部未设置固液分离机构的问题，通过设置该机构，令该装置内部减少堵塞的情况，从而减少了工作人员进入装置内部的清理的现象，进一步提高了该装置整体的实用性和易用性，解决了污水处理设备的出料口未设置控料机构问题，通过设置该机构，令该装置通过工作人员的手动调控，便可把控出水量的大小，避免污水过多发生溅射的情况。
权利要求书

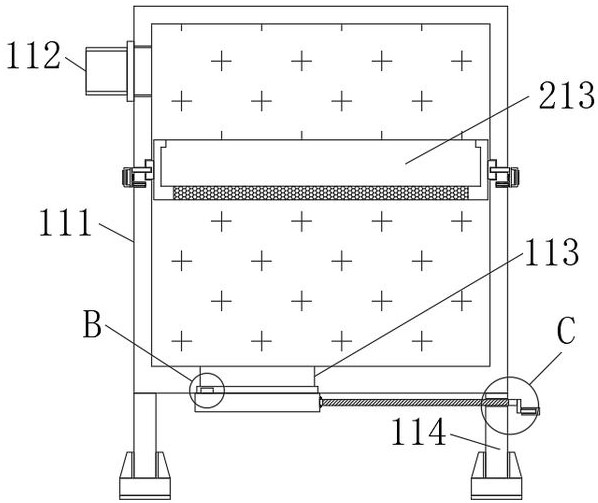

1.一种具有固液分离结构的污水处理设备，包括污水处理设备主体（111）、进水口主体（112）和出水口主体（113），所述污水处理设备主体（111）外壁固定连接有进水口主体（112），且污水处理设备主体（111）内部开设有出水口主体（113），所述污水处理设备主体（111）外壁固定连接有支撑柱主体（114），其特征在于：所述污水处理设备主体（111）内部设置有固液分离机构，且固液分离机构包括第一滑槽（211），所述污水处理设备主体（111）内部开设有第一滑槽（211），且第一滑槽（211）内部滑动连接有第一滑块（212），所述第一滑块（212）外壁固定连接有第一腔室（213），且第一腔室（213）内部开设有孔洞（214），所述污水处理设备主体（111）内部贯穿有插杆（215），且插杆（215）左侧插设于第一滑块（212）内部，所述插杆（215）右侧固定连接有侧板（216），且侧板（216）左侧固定连接有弹簧（217），所述弹簧（217）远离侧板（216）左侧的一端固定连接于污水处理设备主体（111）外壁，且侧板（216）右侧固定连接有第一固定把手（218），所述污水处理设备主体（111）内部开设有第二腔室（220），且第二腔室（220）内部插设有延长杆（221），所述延长杆（221）右侧固定连接于侧板（216）外壁，且延长杆（221）内部开设有第三腔室（222），所述第三腔室（222）内部插设有固定柱（223），且固定柱（223）左侧固定连接于第二腔室（220）内壁，所述固定柱（223）右侧固定连接有限位杆（224）。
2.根据权利要求1所述的一种具有固液分离结构的污水处理设备，其特征在于：所述污水处理设备主体（111）外壁设置有控料机构，且控料机构包括螺杆（311），所述支撑柱主体（114）内部螺纹连接有螺杆（311），且螺杆（311）右侧固定连接有摇杆（312），所述摇杆（312）右侧固定连接有第二固定把手（313），且第二固定把手（313）外壁胶粘有第二软套（314），所述螺杆（311）左侧通过轴承活动连接有底板（315），且底板（315）顶端贴合于污水处理设备主体（111）外壁。
3.根据权利要求1所述的一种具有固液分离结构的污水处理设备，其特征在于：所述第一固定把手（218）外壁胶粘有第一软套（219），且第一软套（219）为橡胶材质。
4.根据权利要求1所述的一种具有固液分离结构的污水处理设备，其特征在于：所述固定柱（223）内部开设有第二滑槽（225），且第二滑槽（225）内部滑动连接有第二滑块（226），所述第二滑块（226）顶端固定连接于第三腔室（222）内壁。
5.根据权利要求4所述的一种具有固液分离结构的污水处理设备，其特征在于：所述第二滑槽（225）内壁固定连接有固定块（227），且固定块（227）右侧贴合于第二滑块（226）外壁。
6.根据权利要求2所述的一种具有固液分离结构的污水处理设备，其特征在于：所述污水处理设备主体（111）内部开设有第三滑槽（316），且第三滑槽（316）内部滑动连接有第三滑块（317），所述第三滑块（317）底端固定连接于底板（315）外壁。
说明书
一种具有固液分离结构的污水处理设备
技术领域
本实用新型涉及污水处理技术领域，具体为一种具有固液分离结构的污水处理设备。
背景技术
随着科技的进步技术的发展，人民生活水平的逐步提高，越多越多的污染物被释放水体环境中，为了保护环境达到可持续化发展，比那会使用污水处理设备对污水进行过滤再排放，以达到减少污染的效果，因此可知现在的一种污水处理设备基本满足人们需求，但是仍然存在一些问题。
现在的一种污水处理设备，由于内部未设置固液分离机构，从而导致设备在对污水进行处理时，内部常常会发生堵塞，令工作人员需要从内部进行清理，且较为不便，从而降低了该装置整体的实用性和易用性。
此外，现在的一种污水处理设备，由于出料口未设置控料机构，从而导致污水放出时，工作人员不易把控出水量的大小，易发生二次污染，因此亟需一种具有固液分离结构的污水处理设备来解决上述问题。
实用新型内容
本实用新型的目的在于提供一种具有固液分离结构的污水处理设备，以解决上述背景技术中提出的污水处理设备内部未设置固液分离机构和污水处理设备的出料口未设置控料机构的问题。
为实现上述目的，本实用新型提供如下技术方案：一种具有固液分离结构的污水处理设备，包括污水处理设备主体、进水口主体和出水口主体，所述污水处理设备主体外壁固定连接有进水口主体，且污水处理设备主体内部开设有出水口主体，所述污水处理设备主体外壁固定连接有支撑柱主体，所述污水处理设备主体内部设置有固液分离机构，且固液分离机构包括第一滑槽，所述污水处理设备主体内部开设有第一滑槽，且第一滑槽内部滑动连接有第一滑块，所述第一滑块外壁固定连接有第一腔室，且第一腔室内部开设有孔洞，所述污水处理设备主体内部贯穿有插杆，且插杆左侧插设于第一滑块内部，所述插杆右侧固定连接有侧板，且侧板左侧固定连接有弹簧，所述弹簧远离侧板左侧的一端固定连接于污水处理设备主体外壁，且侧板右侧固定连接有第一固定把手，所述污水处理设备主体内部开设有第二腔室，且第二腔室内部插设有延长杆，所述延长杆右侧固定连接于侧板外壁，且延长杆内部开设有第三腔室，所述第三腔室内部插设有固定柱，且固定柱左侧固定连接于第二腔室内壁，所述固定柱右侧固定连接有限位杆。
优选的，所述污水处理设备主体外壁设置有控料机构，且控料机构包括螺杆，所述支撑柱主体内部螺纹连接有螺杆，且螺杆右侧固定连接有摇杆，所述摇杆右侧固定连接有第二固定把手，且第二固定把手外壁胶粘有第二软套，所述螺杆左侧通过轴承活动连接有底板，且底板顶端贴合于污水处理设备主体外壁。
优选的，所述第一固定把手外壁胶粘有第一软套，且第一软套为橡胶材质。
优选的，所述固定柱内部开设有第二滑槽，且第二滑槽内部滑动连接有第二滑块，所述第二滑块顶端固定连接于第三腔室内壁。
优选的，所述第二滑槽内壁固定连接有固定块，且固定块右侧贴合于第二滑块外壁。
优选的，所述污水处理设备主体内部开设有第三滑槽，且第三滑槽内部滑动连接有第三滑块，所述第三滑块底端固定连接于底板外壁。
与现有技术相比，本实用新型的有益效果是：
1、该具有固液分离结构的污水处理设备设置有第一滑槽、第一滑块、第一腔室、孔洞、插杆、侧板、弹簧、第一固定把手、第一软套、第二腔室、延长杆、第三腔室、固定柱、限位杆、第二滑槽、第二滑块和固定块，拉动第一软套，通过第一固定把手带动侧板进行移动，侧板带动插杆进行移动，侧板同时带动延长杆进行移动，延长杆带动第二滑块在第二滑槽内部进行滑动，直至插杆脱离第一滑块的内部，接着推动第一腔室右侧固定连接的第一滑块在第一滑槽内部进行滑动，解决了污水处理设备内部未设置固液分离机构的问题，通过设置该机构，令该装置内部减少堵塞的情况，从而减少了工作人员进入装置内部的清理的现象，进一步提高了该装置整体的实用性和易用性；
2、该具有固液分离结构的污水处理设备设置有螺杆、摇杆、第二固定把手、第二软套、底板、第三滑槽,和第三滑块，转动第二软套，通过第二固定把手带动摇杆进行转动，摇杆同步带动螺杆在支撑柱主体内部进行转动，螺杆带动底板进行移动，底板带动第三滑块在第三滑槽内部进行滑动，解决了污水处理设备的出料口未设置控料机构问题，通过设置该机构，令该装置通过工作人员的手动调控，便可把控出水量的大小，避免污水过多发生溅射的情况。
