申请日2021.02.01
公开（公告）日2021.10.22
IPC分类号C02F1/44
摘要
本实用新型公开了一种污水处理膜架，包括架体，所述架体的中心处设有若干个过滤膜，所述架体的前后两表面的上下两部均开有开槽，所述开槽的内部设有滚轮，所述过滤膜的两端均安装于滚轮上，所述滚轮的中心处活动安装有转轴，所述开槽远离过滤膜的一侧设有滑杆，所述滑杆的外壁套接有滑筒，所述滑筒的正表面固接有横框，所述横框的正表面固接有转杆。污水处理膜架，根据需要调整间距，通过滑筒在滑杆的外壁滑动，调整好横框距离后，扳动卡框，卡框带动转筒在转杆的外壁转动，卡框卡住转轴进行固定，将滚轮进行固定，转动把手带动螺杆转动，螺杆在轴承的内部转动，带动螺筒运动，达到了对过滤膜的设置密度进行可调的效果。
权利要求书

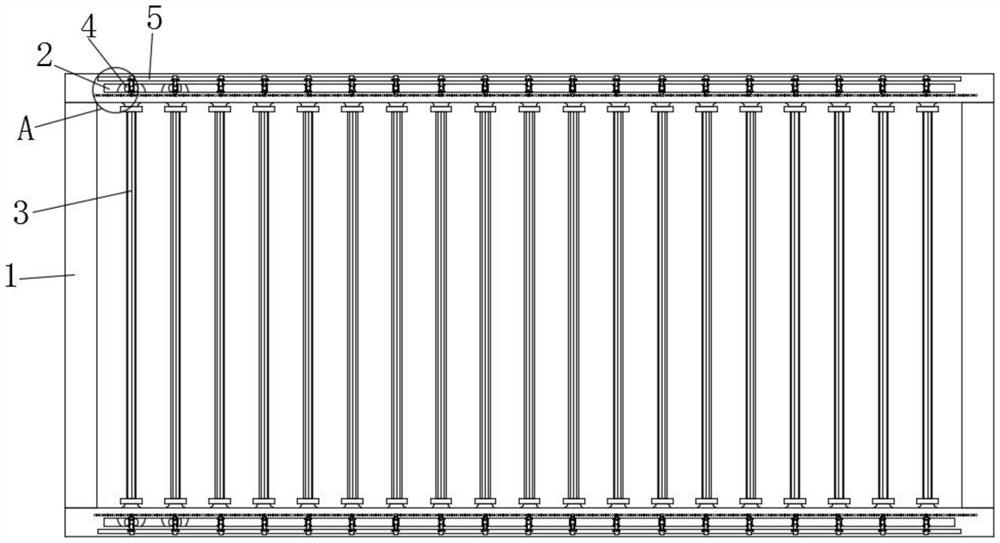

1.一种污水处理膜架，包括架体(1)，其特征在于：所述架体(1)的中心处设有若干个过滤膜(3)，所述架体(1)的前后两表面的上下两部均开有开槽(2)，所述开槽(2)的内部设有滚轮(4)，所述过滤膜(3)的两端均安装于滚轮(4)上，所述滚轮(4)的中心处活动安装有转轴(12)，所述开槽(2)远离过滤膜(3)的一侧设有滑杆(5)，所述滑杆(5)的外壁套接有滑筒(8)，所述滑筒(8)的正表面固接有横框(14)，所述横框(14)的正表面固接有转杆(10)，所述转杆(10)的外壁套接有转筒(7)，所述转筒(7)上固接有卡框(13)的一端，所述卡框(13)的另一端固接有竖杆(11)的一端，所述竖杆(11)的另一端固接有卡环(9)，所述架体(1)的前后两表面四角均设有夹持装置(6)。
2.根据权利要求1所述的一种污水处理膜架，其特征在于：所述夹持装置(6)包括轴承(61)，所述轴承(61)的内部固接有螺杆(62)的一端，所述螺杆(62)的另一端固接有把手(66)，所述螺杆(62)的外壁螺纹连接有螺筒(63)，所述螺筒(63)上固接有横杆(65)，所述横杆(65)上固接有若干个卡杆(64)，所述卡杆(64)与卡环(9)插接相连。
说明书
一种污水处理膜架
技术领域
本实用新型涉及污水处理技术领域，具体领域为污水处理膜架。
背景技术
水处理中所用的膜一般的含义是:分离两相和物质，作为选择性物质的屏障。它能使相和的两种或者几种物质通过影响流体中各组分的透过速度分离开来，膜技术是在污水处理行业中公认的最具有发展前景的高科技之一。近年来，通过扩散定理，膜的渗析现象、渗透压原理等研究为膜技术的发展打下了坚实的基础。现有的过滤膜安装在安装架上，距离固定，无法根据自主需要进行调节间距。
实用新型内容
本实用新型的目的在于提供一种污水处理膜架，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种污水处理膜架，包括架体，所述架体的中心处设有若干个过滤膜，所述架体的前后两表面的上下两部均开有开槽，所述开槽的内部设有滚轮，所述过滤膜的两端均安装于滚轮上，所述滚轮的中心处活动安装有转轴，所述开槽远离过滤膜的一侧设有滑杆，所述滑杆的外壁套接有滑筒，所述滑筒的正表面固接有横框，所述横框的正表面固接有转杆，所述转杆的外壁套接有转筒，所述转筒上固接有卡框的一端，所述卡框的另一端固接有竖杆的一端，所述竖杆的另一端固接有卡环，所述架体的前后两表面四角均设有夹持装置。
优选的，所述夹持装置包括轴承，所述轴承的内部固接有螺杆的一端，所述螺杆的另一端固接有把手，所述螺杆的外壁螺纹连接有螺筒，所述螺筒上固接有横杆，所述横杆上固接有若干个卡杆，所述卡杆与卡环插接相连。
与现有技术相比，本实用新型的有益效果是：一种污水处理膜架，根据需要调整间距，通过滑筒在滑杆的外壁滑动，调整好横框距离后，扳动卡框，卡框带动转筒在转杆的外壁转动，卡框卡住转轴进行固定，将滚轮进行固定，转动把手带动螺杆转动，螺杆在轴承的内部转动，带动螺筒运动，螺筒带动横杆运动，横杆带动卡杆卡进卡环的内部进行对进行固定，达到了对过滤膜的设置密度进行可调的效果。
