申请日2020.12.05
公开（公告）日2021.09.24
IPC分类号B01D53/84
摘要
本实用新型公开了一种污水净化中生物除臭微循环装置，包括除臭装置本体，除臭装置本体内设有阻隔机构，阻隔机构包括一对固定件，固定件内开凿有滑动槽，滑动槽内滑动连接有滑动件，滑动件与固定件之间连接有拉伸弹簧，一对滑动件之间连接有阻风板，阻风板上开凿有一对流通槽，阻风板的一侧设有与流通槽相匹配的密封板，阻风板与除臭装置本体的内壁之间连接有转向机构。本实用新型通过除臭装置上相应机构的设置，增加了臭气与生物填层的接触时间，使臭气能够在生物填料层内往返重复再吸收，臭气中产生恶臭的分子物质得到有效的吸收，提高了除臭装置的净化效率，降低了排放出带有恶臭分子气体的可能。
权利要求书

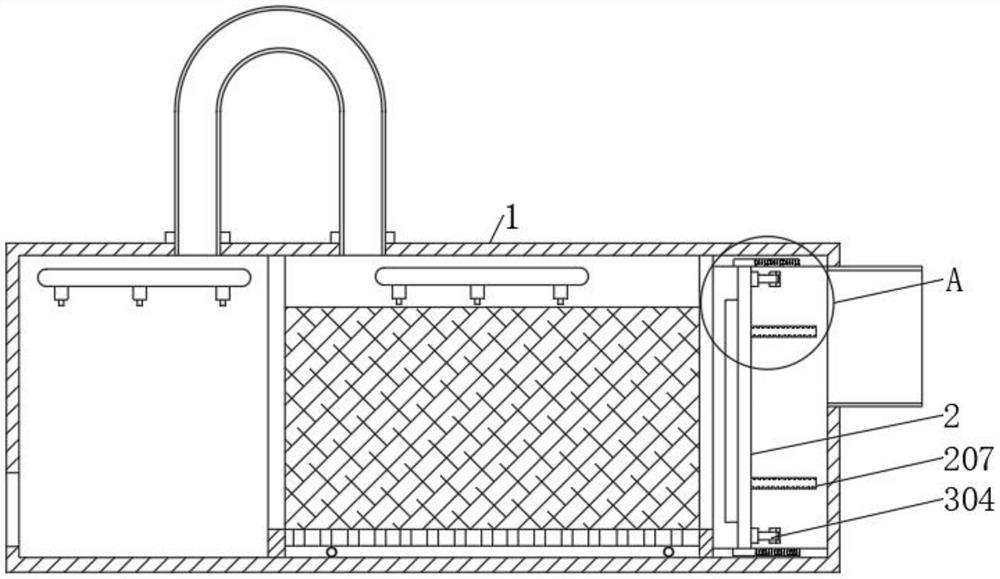

1.一种污水净化中生物除臭微循环装置，包括除臭装置本体(1)，其特征在于，所述除臭装置本体(1)内设有阻隔机构(2)，所述阻隔机构(2)包括一对固定件(201)，所述固定件(201)内开凿有滑动槽，所述滑动槽内滑动连接有滑动件(202)，所述滑动件(202)与固定件(201)之间连接有拉伸弹簧(203)，一对所述滑动件(202)之间连接有阻风板(204)，所述阻风板(204)上开凿有一对流通槽，所述阻风板(204)的一侧设有与流通槽相匹配的密封板(205)，所述阻风板(204)与除臭装置本体(1)的内壁之间连接有转向机构(3)。
2.根据权利要求1所述的一种污水净化中生物除臭微循环装置，其特征在于，所述密封板(205)靠近阻风板(204)的一面上设有密封条(206)。
3.根据权利要求1所述的一种污水净化中生物除臭微循环装置，其特征在于，所述转向机构(3)包括多个衔接件(301)和固定板(302)，所述衔接件(301)与固定板(302)分别转动连接于阻风板(204)和除臭装置本体(1)的内壁上，所述衔接件(301)与固定板(302)之间设有连接转轴(303)，所述连接转轴(303)与衔接件(301)和固定板(302)之间连接有支撑杆(304)。
4.根据权利要求1所述的一种污水净化中生物除臭微循环装置，其特征在于，所述除臭装置本体(1)内设有一对齿轮导轨(207)，所述齿轮导轨(207)与阻风板(204)之间连接有齿轮(208)，所述齿轮导轨(207)的一端与密封板(205)相连接。
5.根据权利要求1所述的一种污水净化中生物除臭微循环装置，其特征在于，所述转向机构(3)设有四组。
说明书
一种污水净化中生物除臭微循环装置
技术领域
本实用新型属于污水净化技术领域，具体涉及一种污水净化中生物除臭微循环装置。
背景技术
污水收集和处理过程中伴随着废气的产生，需要对污水站存在废气溢散的池子进行加盖密闭，收集废气，废气经过集中收集后进入玻璃钢喷淋塔，喷淋塔内加入合适反应药剂，在喷淋塔内反应液与废气进行接触反应，进入增湿器进行润湿，然后进入生物滤池，当润湿的废气通过用土壤、植物纤维作填料的填料层时，被附着在填料表面的微生物吸附、吸收，在生物细胞内分解为CO2、H2O、S、SO32-、SO32-、NO3-等无害小分子物质，该法可以去除大多数自然生成的恶臭物质，如氨、硫化氢、甲基硫醇、二甲基硫化物和二甲基二硫化物等，最后由风机抽出经烟囱排放。
现有的生物除臭装置使用过程中，由于被收集的臭气大多数都是直接通过喷淋后经过生物填料层进行排放，可能会存在一些臭气与反应剂或与生物填料层接触的时间较短，导致臭气中的一些产生恶臭的分子物质没有被有效的吸收到就排放到大气内，严重影响了除臭装置的净化效率，给周围的空气带来一定的污染。
因此，针对上述技术问题，有必要提供一种污水净化中生物除臭微循环装置。
实用新型内容
本实用新型的目的在于提供一种污水净化中生物除臭微循环装置，以解决上述的由于被收集的气体与反应剂或微生物之间接触时间较短，影响除臭装置净化效率问题。
为了实现上述目的，本实用新型一实施例提供的技术方案如下：
一种污水净化中生物除臭微循环装置，包括除臭装置本体，所述除臭装置本体内设有阻隔机构，所述阻隔机构包括一对固定件，所述固定件内开凿有滑动槽，所述滑动槽内滑动连接有滑动件，所述滑动件与固定件之间连接有拉伸弹簧，一对所述滑动件之间连接有阻风板，所述阻风板上开凿有一对流通槽，所述阻风板的一侧设有与流通槽相匹配的密封板，所述阻风板与除臭装置本体的内壁之间连接有转向机构。
进一步地，所述密封板靠近阻风板的一面上设有密封条，对阻风板上开凿的流通槽起到密封作用，在设备不使用时，密封板与密封条进行密封，降低室外空气温度等对除臭装置本体内微生生长环境的破坏，同时使用时，阻风板和密封条相互远离，使气体通过流通槽。
进一步地，所述转向机构包括多个衔接件和固定板，所述衔接件与固定板分别转动连接于阻风板和除臭装置本体的内壁上，所述衔接件与固定板之间设有连接转轴，所述连接转轴与衔接件和固定板之间转动连接有支撑杆，对阻风板起到固定支撑的作用，同时方便阻风板遇到气流时的移动。
进一步地，所述除臭装置本体内设有一对齿轮导轨，所述齿轮导轨与阻风板之间连接有齿轮，所述齿轮导轨的一端与密封板相连接，起到连接密封板的作用，阻风板向一侧移动时，使密封条保持不动，同时对阻风板的移动起到限位作用。
进一步地，所述转向机构设有四组，对密封板起到更好的支撑作用，减小长时间工作，阻风板出现脱落的现象。
与现有技术相比，本实用新型具有以下优点：
本实用新型通过除臭装置上相应机构的设置，增加了臭气与生物填层的接触时间，使臭气能够在生物填料层内往返重复再吸收，臭气中产生恶臭的分子物质得到有效的吸收，提高了除臭装置的净化效率，降低了排放出带有恶臭分子气体的可能。
