申请日2020.09.04
公开（公告）日2021.09.03
IPC分类号B01D36/02
摘要
本实用新型公开了一种负压式引流式污水过滤设备，包括处理仓以及清液仓，所述处理仓上部与污水进水管相连通，所述清液仓设置于处理仓下方、且与所述处理仓相连通，所述处理仓内设置有填料过滤结构，所述处理仓下部为空腔结构，所述处理仓一侧设置有负压引流结构，所述负压引流结构的进气端与所述处理仓相连通，本实用新型涉及污水处理技术领域，在处理仓内设置填料过滤结构，填料过滤结构下方为空腔结构，处理仓一侧设置有负压引流结构，通过负压引流结构将填料过滤层下方的空腔结构内的空气沿一定的速率导出，从而使得空腔结构内处于负压状态，进而提高污水的渗滤速率，提高污水的处理效率。
权利要求书

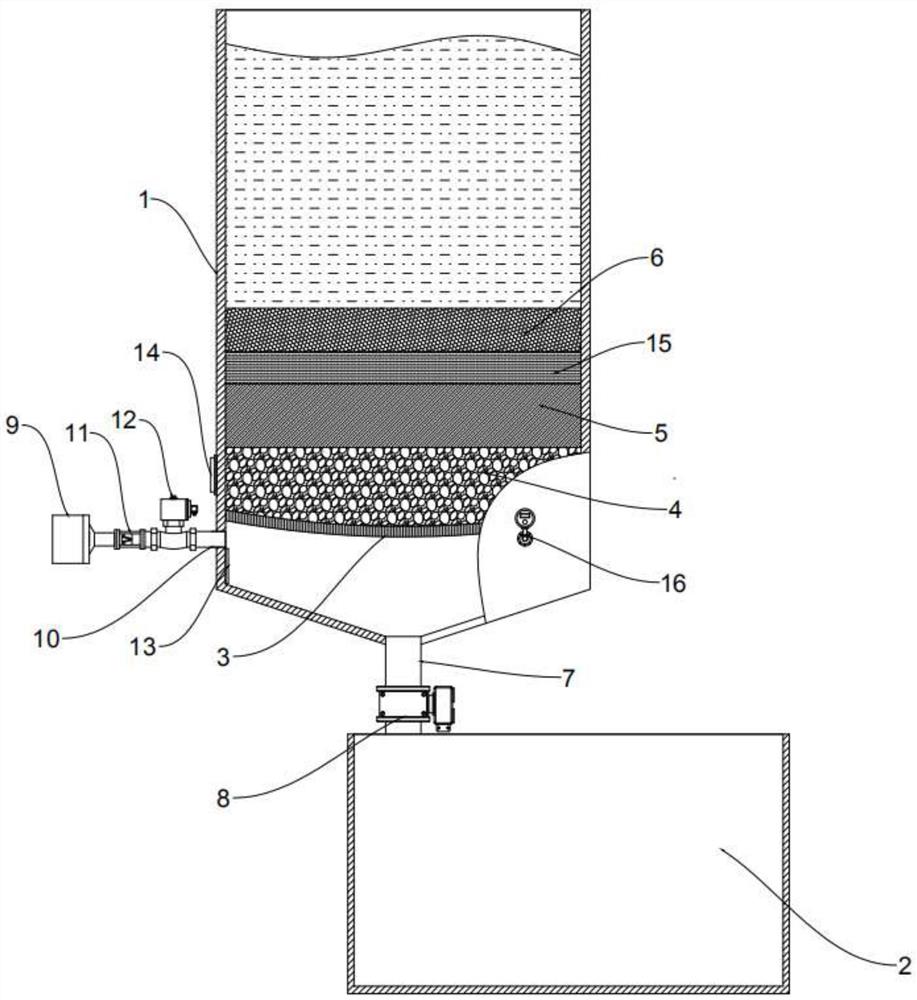

1.一种负压式引流式污水过滤设备，包括处理仓(1)以及清液仓(2)，其特征在于，所述处理仓(1)上部与污水进水管相连通，所述清液仓(2)设置于处理仓(1)下方、且与所述处理仓(1)相连通，所述处理仓(1)内设置有填料过滤结构，所述处理仓(1)下部为空腔结构，所述处理仓(1)一侧设置有负压引流结构，所述负压引流结构的进气端与所述处理仓(1)相连通；
所述填料过滤结构包括：分隔网(3)、块料层(4)、无烟煤滤料层(5)以及河砂层(6)，所述分隔网(3)设置于处理仓(1)内，所述块料层(4)设置于分隔网(3)上，所述无烟煤滤料层(5)设置于块料层(4)上，所述河砂层(6)设置于无烟煤滤料层(5)上；
所述负压引流结构包括：负压导风组件、导水管(7)以及第一电磁阀(8)，所述负压导风组件设置于处理仓(1)一侧、且与所述处理仓(1)的下部空腔结构相连通，所述导水管(7)一端与所述处理仓(1)相连通、另一端与所述清液仓(2)相连通，所述第一电磁阀(8)套装于导水管(7)上。
2.根据权利要求1所述的一种负压式引流式污水过滤设备，其特征在于，所述负压导风组件包括：负压风机(9)、导风管(10)、单向导气阀(11)以及截流阀(12)，所述负压风机(9)设置于处理仓(1)一侧，所述导风管(10)的一端与负压风机(9)的进风端相连接、另一端与所述处理仓(1)下部的空腔结构相连通，所述单向导气阀(11)套装于导风管(10)上、且导通方向指向负压风机(9)一侧，所述截流阀(12)设置于导气管上、且位于单向导气阀(11)与处理仓(1)之间。
3.根据权利要求2所述的一种负压式引流式污水过滤设备，其特征在于，所述处理仓(1)的空腔结构内设置有液位传感器(13)。
4.根据权利要求3所述的一种负压式引流式污水过滤设备，其特征在于，所述处理仓(1)侧壁上设置有控制器模块(14)，所述控制器模块(14)与所述液位传感器(13)、第一电磁阀(8)以及负压风机(9)相连接。
5.根据权利要求1所述的一种负压式引流式污水过滤设备，其特征在于，所述填料过滤结构还可以包括石英砂滤料层(15)，所述石英砂滤料层(15)设置于无烟煤滤料层(5)以及河砂层(6)之间。
6.根据权利要求4所述的一种负压式引流式污水过滤设备，其特征在于，所述处理仓(1)的下部空腔结构位置上设置有气压传感器(16)，所述气压传感器(16)与所述控制器模块(14)相连接。
说明书
一种负压式引流式污水过滤设备
技术领域
本实用新型涉及污水处理技术领域，具体为一种负压式引流式污水过滤设备。
背景技术
污水处理是指为使污水达到排入某一水体或再次使用的水质要求对其进行净化的过程，处理污水的方法很多，一般可归纳为物理法、化学法和生物法等，快速渗滤系统，简称RI系统，是污水土地处理系统的一种，传统的RI系统占地面积大，水力负荷低，最高的日水力负荷也仅0.03m,这是由于传统的RI系统主要是利用天然的砂土地进行渗滤，场地土层不均一而使得水力负荷无法提高，因此人工快速渗滤系统被提出，即CRI系统，CRI系统的渗滤池为人工填充的具有一定级配的天然河砂，并掺入一定量的特殊填料，以保证既有较高的水力负荷，又能满足出水的处理要求，然而现有技术中，人工快速渗滤系统在实际使用过程中，处理效率较低、且对于水力负荷的要求较高，鉴于此，针对上述问题深入研究，遂有本案产生。
实用新型内容
针对现有技术的不足，本实用新型提供了一种负压式引流式污水过滤设备，解决了现有技术中，人工快速渗滤系统在实际使用过程中，处理效率较低、且对于水力负荷的要求较高的问题。
为实现以上目的，本实用新型通过以下技术方案予以实现：一种负压式引流式污水过滤设备，包括处理仓以及清液仓，所述处理仓上部与污水进水管相连通，所述清液仓设置于处理仓下方、且与所述处理仓相连通，所述处理仓内设置有填料过滤结构，所述处理仓下部为空腔结构，所述处理仓一侧设置有负压引流结构，所述负压引流结构的进气端与所述处理仓相连通；
所述填料过滤结构包括：分隔网、块料层、无烟煤滤料层以及河砂层，所述分隔网设置于处理仓内，所述块料层设置于分隔网上，所述无烟煤滤料层设置于块料层上，所述河砂层设置于无烟煤滤料层上；
所述负压引流结构包括：负压导风组件、导水管以及第一电磁阀，所述负压导风组件设置于处理仓一侧、且与所述处理仓的下部空腔结构相连通，所述导水管一端与所述处理仓相连通、另一端与所述清液仓相连通，所述第一电磁阀套装于导水管上。
优选的，所述负压导风组件包括：负压风机、导风管、单向导气阀以及截流阀，所述负压风机设置于处理仓一侧，所述导风管的一端与负压风机的进风端相连接、另一端与所述处理仓下部的空腔结构相连通，所述单向导气阀套装于导风管上、且导通方向指向负压风机一侧，所述截流阀设置于导气管上、且位于单向导气阀与处理仓之间。
优选的，所述处理仓的空腔结构内设置有液位传感器。
优选的，所述处理仓侧壁上设置有控制器模块，所述控制器模块与所述液位传感器、第一电磁阀以及负压风机相连接。
优选的，所述填料过滤结构还可以包括石英砂滤料层，所述石英砂滤料层设置于无烟煤滤料层以及河砂层之间。
优选的，所述处理仓的下部空腔结构位置上设置有气压传感器，所述气压传感器与所述控制器模块相连接。
有益效果
本实用新型提供了一种负压式引流式污水过滤设备。具备以下有益效果：该负压式引流式污水过滤设备，在处理仓内设置填料过滤结构，填料过滤结构下方为空腔结构，处理仓一侧设置有负压引流结构，通过负压引流结构将填料过滤层下方的空腔结构内的空气沿一定的速率导出，从而使得空腔结构内处于负压状态，进而提高污水的渗滤速率，提高污水的处理效率，解决了现有技术中，人工快速渗滤系统在实际使用过程中，处理效率较低、且对于水力负荷的要求较高的问题。
