申请日2020.12.16
公开（公告）日2021.09.28
IPC分类号C02F9/04
摘要
本实用新型公开了一种制衣厂车间污水处理装置，包括沉淀池一、调节池、沉淀池二、氧化池和消毒池，所述沉淀池一位于所述调节池的一端，所述调节池、所述沉淀池二和所述氧化池位于所述沉淀池一和所述消毒池之间，所述沉淀池一的上端一侧设置有进水口，所述消毒池的一侧下端设置有出水口，所述沉淀池一、所述调节池、所述沉淀池二、所述氧化池和所述消毒池之间均通过连通管相连接，所述连通管上均设置有抽吸泵，所述沉淀池一和所述沉淀池二的内部均设置有清理装置。有益效果：进而有效的达到对整个装置的净化效率，同时也可以有效保证整个净化装置的净化效率得到提高。
权利要求书

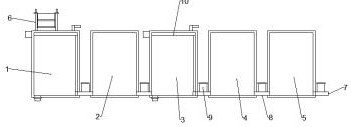

1.一种制衣厂车间污水处理装置，其特征在于，包括沉淀池一（1）、调节池（2）、沉淀池二（3）、氧化池（4）和消毒池（5），所述沉淀池一（1）位于所述调节池（2）的一端，所述调节池（2）、所述沉淀池二（3）和所述氧化池（4）位于所述沉淀池一（1）和所述消毒池（5）之间，所述沉淀池一（1）的上端一侧设置有进水口（6），所述消毒池（5）的一侧下端设置有出水口（7），所述沉淀池一（1）、所述调节池（2）、所述沉淀池二（3）、所述氧化池（4）和所述消毒池（5）之间均通过连通管（8）相连接，所述连通管（8）上均设置有抽吸泵（9），所述沉淀池一（1）和所述沉淀池二（3）的内部均设置有清理装置（10），所述沉淀池一（1）和所述沉淀池二（3）的底端均设置有出污管。
2.根据权利要求1所述的一种制衣厂车间污水处理装置，其特征在于，所述进水口（6）的上端设置有框型架（11），所述框型架（11）的下端和中部均设置有过滤网框（12）。
3.根据权利要求2所述的一种制衣厂车间污水处理装置，其特征在于，所述框型架的上端两侧均设置有把手（13）。
4.根据权利要求3所述的一种制衣厂车间污水处理装置，其特征在于，所述清理装置（10）包括位于所述沉淀池一（1）和所述沉淀池二（3）内部上端的连接框（14），所述沉淀池一（1）和所述沉淀池二（3）的一侧设置有电机一（15），所述电机一（15）的一端设置有贯穿所述沉淀池一（1）和所述沉淀池二（3）并延伸至所述连接框（14）内部的转动丝杆（16），所述转动丝杆（16）一端设置有移动块（17），所述移动块（17）的下端设置有活动框（18），所述活动框（18）内部上端设置有电机二（19），所述电机二（19）的下端设置有升降丝杆（20），所述升降丝杆（20）的中部设置有调节块（21）。
5.根据权利要求4所述的一种制衣厂车间污水处理装置，其特征在于，所述调节块（21）的两端两侧和所述活动框（18）的底端均设置有承接板（22），所述承接板（22）的中部均设置有高压喷头（23），所述承接板（22）的一侧均设置有电机三（24），所述电机三（24）的一端输出轴底端均设置有滚动毛刷（25），所述承接板（22）的一端设置有橡胶刮板（26）。
6.根据权利要求5所述的一种制衣厂车间污水处理装置，其特征在于，所述调节块（21）为十字形结构。
7.根据权利要求1所述的一种制衣厂车间污水处理装置，其特征在于，包括沉淀池一（1）、调节池（2）、沉淀池二（3）、氧化池（4）和消毒池（5），所述沉淀池一（1）位于所述调节池（2）的一端，所述调节池（2）、所述沉淀池二（3）和所述氧化池（4）位于所述沉淀池一（1）和所述消毒池（5）之间，所述沉淀池一（1）的上端一侧设置有进水口（6），所述消毒池（5）的一侧下端设置有出水口（7），所述沉淀池一（1）、所述调节池（2）、所述沉淀池二（3）、所述氧化池（4）和所述消毒池（5）之间均通过连通管（8）相连接，所述连通管（8）上均设置有抽吸泵（9），所述沉淀池一（1）和所述沉淀池二（3）的内部均设置有清理装置（10），所述沉淀池一（1）和所述沉淀池二（3）的底端均设置有出污管，所述进水口（6）的上端设置有框型架（11），所述框型架（11）的下端和中部均设置有过滤网框（12）；
所述框型架的上端两侧均设置有把手（13），所述清理装置（10）包括位于所述沉淀池一（1）和所述沉淀池二（3）内部上端的连接框（14），所述沉淀池一（1）和所述沉淀池二（3）的一侧设置有电机一（15），所述电机一（15）的一端设置有贯穿所述沉淀池一（1）和所述沉淀池二（3）并延伸至所述连接框（14）内部的转动丝杆（16），所述转动丝杆（16）一端设置有移动块（17），所述移动块（17）的下端设置有活动框（18），所述活动框（18）内部上端设置有电机二（19），所述电机二（19）的下端设置有升降丝杆（20），所述升降丝杆（20）的中部设置有调节块（21），所述调节块（21）的两端两侧和所述活动框（18）的底端均设置有承接板（22），所述承接板（22）的中部均设置有高压喷头（23），所述承接板（22）的一侧均设置有电机三（24），所述电机三（24）的一端输出轴底端均设置有滚动毛刷（25），所述承接板（22）的一端设置有橡胶刮板（26），所述调节块（21）为十字形结构。
说明书
一种制衣厂车间污水处理装置
技术领域
本实用新型涉及污水处理技术领域，具体来说，涉及一种制衣厂车间污水处理装置。
背景技术
污水处理是为使污水达到排水某一水体或再次使用的水质要求对其进行净化的过程，污水处理被广泛应用于建筑、农业，交通、能源、石化、环保、城市景观、医疗和餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。而制衣厂车间服装的加工过程即纺织、印染、制作都会对环境产生污染，比如印染废水排放、纺织的噪声、裁剪边角废弃物等。
根据专利号CN201720668548.2所提供的一种方便清理污水杂物的污水处理设备，且污水处理设备主要针对污水处理设备在实际使用过程中过滤杂质的效率的改进，其他专利则对净化的效果等方面进行改进，并没有对沉淀过程中的沉淀池进行处理，避免沉淀池上的污垢进行积累，从而影响污水处理设备整体的净化效率，故而提出一种制衣厂车间污水处理装置来解决上述所提出的问题。
针对相关技术中的问题，目前尚未提出有效的解决方案。
实用新型内容
针对相关技术中的问题，本实用新型提出一种制衣厂车间污水处理装置，以克服现有相关技术所存在的上述技术问题。
为此，本实用新型采用的具体技术方案如下：
一种制衣厂车间污水处理装置，包括沉淀池一、调节池、沉淀池二、氧化池和消毒池，所述沉淀池一位于所述调节池的一端，所述调节池、所述沉淀池二和所述氧化池位于所述沉淀池一和所述消毒池之间，所述沉淀池一的上端一侧设置有进水口，所述消毒池的一侧下端设置有出水口，所述沉淀池一、所述调节池、所述沉淀池二、所述氧化池和所述消毒池之间均通过连通管相连接，所述连通管上均设置有抽吸泵，所述沉淀池一和所述沉淀池二的内部均设置有清理装置，所述沉淀池一和所述沉淀池二的底端均设置有出污管。
进一步的，所述进水口的上端设置有框型架，所述框型架的下端和中部均设置有过滤网框。
进一步的，所述框型架的上端两侧均设置有把手。
进一步的，所述清理装置包括位于所述沉淀池一和所述沉淀池二内部上端的连接框，所述沉淀池一和所述沉淀池二的一侧设置有电机一，所述电机一的一端设置有贯穿所述沉淀池一和所述沉淀池二并延伸至所述连接框内部的转动丝杆，所述转动丝杆一端设置有移动块，所述移动块的下端设置有活动框，所述活动框内部上端设置有电机二，所述电机二的下端设置有升降丝杆，所述升降丝杆的中部设置有调节块。
进一步的，所述调节块的两端两侧和所述活动框的底端均设置有承接板，所述承接板的中部均设置有高压喷头，所述承接板的一侧均设置有电机三，所述电机三的一端输出轴底端均设置有滚动毛刷，所述承接板的一端设置有橡胶刮板。
进一步的，所述调节块为十字形结构。
本实用新型提供了一种制衣厂车间污水处理装置，有益效果如下：本实用新型通过沉淀池一、调节池、沉淀池二、氧化池和消毒池以对制衣的污水进行多重过滤处理，过滤效果好，通过进水口上的框型架和过滤网框，使得污水中的杂质和杂物会被过滤网框的过滤网过滤掉，过滤网可以收集到所有的杂质和杂物，可以有效保证杂质和杂物不会堵塞住净化池体，通过驱动电机一带动转动丝杆连动移动块进行运动，使得移动块底端的活动框进行运动，活动框上的电机二带动升降丝杆运动，使得升降丝杆中部的调节块进行连动承接板高度调节，同时，驱动承接板上的高压喷头、滚动毛刷并配合橡胶刮板对沉淀池一和沉淀池二的底部和侧壁进行有效清理和刮除，进而有效的达到对整个装置的净化效率，同时也可以有效保证整个净化装置的净化效率得到提高。
