申请日2020.10.26
公开（公告）日2021.09.10
IPC分类号C02F3/30; C02F3/02; C02F9/14
摘要
本实用新型涉及一种新型的MABR与MBR组合的污水处理设备，其技术方案要点是：包括：进水组件、生物反应池、用于对生物反应池内的污水进行曝气处理的MABR曝气膜组件、用于向MABR曝气膜组件供气的供气组件、及用于在曝气处理后进行强化曝气处理的好氧MBR池、及用于在强化曝气处理后进行过滤得到净水的MBR组件、及用于排出净水的排水组件；所述进水组件的出水口连通所述生物反应池的进水口，所述生物反应池的出水口连通所述好氧MBR池的进水口，所述MBR组件安装在所述好氧MBR池内，所述MBR组件的出水口连通所述排水组件的进水口；所述MABR曝气膜组件安装在所述生物反应池内，所述供气组件的出气口与所述MABR曝气膜组件的进气口连通；本申请具有较高的污水处理效率。
权利要求书
1.一种新型的MABR与MBR组合的污水处理设备，其特征在于，包括：用于向生物反应池内注入污水的进水组件、用于接收进水组件注入的污水的生物反应池、用于对生物反应池内的污水进行曝气处理得到第一中间水的MABR曝气膜组件、用于向MABR曝气膜组件供气的供气组件、及用于对曝气处理后的第一中间水进行强化曝气处理得到第二中间水的好氧MBR池、及用于对强化曝气处理后的第二中间水进行过滤得到净水的MBR组件、及用于排出净水的排水组件；所述进水组件的出水口连通所述生物反应池的进水口，所述生物反应池的出水口连通所述好氧MBR池的进水口，所述MBR组件安装在所述好氧MBR池内，所述MBR组件的出水口连通所述排水组件的进水口；所述MABR曝气膜组件安装在所述生物反应池内，所述供气组件的出气口与所述MABR曝气膜组件的进气口连通；所述进水组件包括：用于对污水进行过滤的过滤格栅、用于混合过滤后的污水和污泥的混合分水池、用于将好氧MBR池内的污泥回流至混合分水池的污泥泵；所述过滤格栅的出水口连通所述混合分水池的进水口；所述好氧MBR池的底端排泥口连通所述污泥泵的进水口，所述污泥泵的出水口连通所述混合分水池的进水口；所述混合分水池的出水口连通所述生物反应池的进水口。
2.根据权利要求1所述的一种新型的MABR与MBR组合的污水处理设备，其特征在于，所述MABR曝气膜组件包括：若干MABR曝气膜丝、封头、及安装架；所述封头安装在所述安装架内，所述封头上开设有凹槽，所述封头内设置有进气通道，所述凹槽内开设有若干与所述进气通道相连通的安装孔，若干所述MABR曝气膜丝一一对应安装在若干所述安装孔内；所述凹槽内填充有密封胶；所述安装架内开设有安装槽，所述封头安装在所述安装槽内，所述安装架上设置有进气孔，所述进气孔与所述进气通道相连通；所述进气孔与所述供气组件的出气口相连通。
3.根据权利要求2所述的一种新型的MABR与MBR组合的污水处理设备，其特征在于，所述封头的外侧开设有若干卡槽，在所述安装槽内设置有与若干所述卡槽一一对应卡接的若干弹性卡块。
4.根据权利要求3所述的一种新型的MABR与MBR组合的污水处理设备，其特征在于，所述弹性卡块的截面呈圆弧状。
5.根据权利要求2所述的一种新型的MABR与MBR组合的污水处理设备，其特征在于，所述封头和所述安装架均设置有两个、且分别安装在若干所述MABR曝气膜丝的上端和下端；安装在所述MABR曝气膜丝上端的安装架的进气孔处设置有换气排空阀。
6.根据权利要求1所述的一种新型的MABR与MBR组合的污水处理设备，其特征在于，还包括：用于搅拌生物反应池内的污水的喷气管、及用于向所述喷气管内鼓气的搅拌风机；所述喷气管安装在所述生物反应池的底部；所述搅拌风机的出气口连通所述喷气管的进气口。
7.根据权利要求1所述的一种新型的MABR与MBR组合的污水处理设备，其特征在于，所述供气组件为低压供氧风机、空压机和/或制氧机。
8.根据权利要求2所述的一种新型的MABR与MBR组合的污水处理设备，其特征在于，所述MABR曝气膜丝为PVDF或PP材质的MABR 曝气膜丝，且为管状。
9.根据权利要求1所述的一种新型的MABR与MBR组合的污水处理设备，其特征在于，所述好氧MBR池包括池体、用于向池体内注入氧气的曝气管、用于向曝气管注入氧气的曝气风机、及用于冲刷MBR组件的冲刷管；所述曝气管安装在所述池体的底部，所述曝气管的进气口与所述曝气风机的出气口连通；所述冲刷管安装在所述池体内且位于所述MBR组件下方；所述冲刷管与所述曝气管相连通。
说明书
一种新型的MABR与MBR组合的污水处理设备
技术领域
本实用新型涉及污水处理技术领域，更具体地说，它涉及一种新型的MABR与MBR组合的污水处理设备。
背景技术
随着国内经济的快速发展以及城镇化扩大，大量生活以及工业废水未经达标处理或直接排放至河道或湖泊，使得河道或湖泊水体中污染物超标，造成水体缺氧和富营养化，形成黑臭水体。
MABR是一种基于膜曝气生物反应器的低能耗的先进好氧生物处理工艺。因MABR膜的特性，水深阻力对曝气过程的影响可忽略不计，所以无需对空气进行加压，跟传统曝气工艺相比显著降低能耗。恒定的低压空气通过透气膜和间隔层之间的缝隙进入膜组件，再将氧分配到废水中。该结构能达到最佳的氧传质效率，氧气通过自由扩散机制从膜的一侧扩散到另一侧的废水中。在膜表面的生物膜层，可以实现同步硝化反硝化，较传统生物膜法具有非常高效的去除污染物的水平。
目前主要的MABR技术采用了口袋型膜组件形式，处理效率较低。
实用新型内容
针对现有技术存在的不足，本实用新型的目的在于提供一种新型的MABR与MBR组合的污水处理设备，具有较高的污水处理效率。

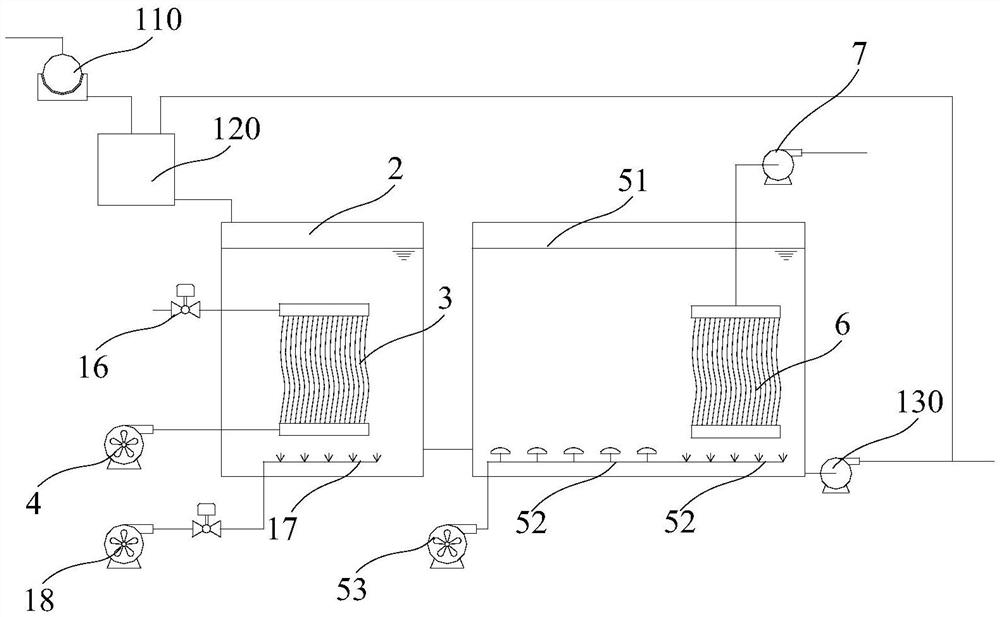

本实用新型的上述技术目的是通过以下技术方案得以实现的：一种新型的MABR与MBR组合的污水处理设备，包括：用于向生物反应池内注入污水的进水组件、用于接收进水组件注入的污水的生物反应池、用于对生物反应池内的污水进行曝气处理得到第一中间水的MABR曝气膜组件、用于向MABR曝气膜组件供气的供气组件、及用于对曝气处理后的第一中间水进行强化曝气处理得到第二中间水的好氧MBR池、及用于对强化曝气处理后的第二中间水进行过滤得到净水的MBR组件、及用于排出净水的排水组件；所述进水组件的出水口连通所述生物反应池的进水口，所述生物反应池的出水口连通所述好氧MBR池的进水口，所述MBR组件安装在所述好氧MBR池内，所述MBR组件的出水口连通所述排水组件的进水口；所述MABR曝气膜组件安装在所述生物反应池内，所述供气组件的出气口与所述MABR曝气膜组件的进气口连通。
可选的，所述MABR曝气膜组件包括：若干MABR曝气膜丝、封头、及安装架；所述封头安装在所述安装架内，所述封头上开设有凹槽，所述封头内设置有进气通道，所述凹槽内开设有若干与所述进气通道相连通的安装孔，若干所述MABR曝气膜丝一一对应安装在若干所述安装孔内；所述凹槽内填充有密封胶；所述安装架内开设有安装槽，所述封头安装在所述安装槽内，所述安装架上设置有进气孔，所述进气孔与所述进气通道相连通；所述进气孔与所述供气组件的出气口相连通。
可选的，所述封头的外侧开设有若干卡槽，在所述安装槽内设置有与若干所述卡槽一一对应卡接的若干弹性卡块。
可选的，所述弹性卡块的截面呈圆弧状。
可选的，所述封头和所述安装架均设置有两个、且分别安装在若干所述MABR曝气膜丝的上端和下端；安装在所述MABR曝气膜丝上端的安装架的进气孔处设置有换气排空阀。
可选的，所述进水组件包括：用于对污水进行过滤的过滤格栅、用于混合过滤后的污水和污泥的混合分水池、用于将好氧MBR池内的污泥回流至混合分水池的污泥泵；所述过滤格栅的出水口连通所述混合分水池的进水口；所述好氧MBR池的底端排泥口连通所述污泥泵的进水口，所述污泥泵的出水口连通所述混合分水池的进水口；所述混合分水池的出水口连通所述生物反应池的进水口。
可选的，还包括：用于搅拌生物反应池内的污水的喷气管、及用于向所述喷气管内鼓气的搅拌风机；所述喷气管安装在所述生物反应池的底部；所述搅拌风机的出气口连通所述喷气管的进气口。
可选的，所述供气组件为低压供氧风机、空压机和/或制氧机。
可选的，所述MABR曝气膜丝为PVDF或PP材质的MABR曝气膜丝，且为管状。
可选的，所述好氧MBR池包括池体、用于向池体内注入氧气的曝气管、用于向曝气管注入氧气的曝气风机、及用于冲刷MBR组件的冲刷管；所述曝气管安装在所述池体的底部，所述曝气管的进气口与所述曝气风机的出气口连通；所述冲刷管安装在所述池体内且位于所述MBR组件下方；所述冲刷管与所述曝气管相连通。
综上所述，本实用新型具有以下有益效果：在需要对污水进行处理时，只需通过进水组件将污水注入生物反应池，然后通过供气组件向MABR曝气膜组件注入空气或氧气，空气或氧气透过MABR曝气膜组以微小的气泡溶解在污水中，从而从靠近MABR曝气膜组件的区域至远离MABR曝气膜组件的区域依次为好氧微生物反应区、缺氧微生物反应区及污水区；在好氧微生物反应区内水体进行硝化处理，在缺氧微生物反应区内水体进行脱硝处理；处理后得到第一中间水，将第一中间水注入好氧MBR池内进行强化曝气处理得到第二中间水，再将通过MBR组件对第二中间水进行过滤得到净水，最终将净水由排水组件排出；池体内的污泥由污泥泵排至混合分水池进行循环利用；从而具有较高的污水处理效率。
