申请日2021.03.19
公开日期2021.11.09
IPC分类C02F1/44
摘要
本实用新型涉及污水处理技术领域，公开了一种平板式陶瓷膜一体化污水处理设备，所述第一连接管的右表面安装有连接装置，所述连接装置的右表面固接有第二连接管，所述第二连接管的右表面安装有过滤箱，所述过滤箱的内部安装有调整装置，通过安装连接装置，可以方便对第一连接管和第二连接管进行连接，由于设置了橡胶条和橡胶垫，当转套转动连接在螺纹管的外表面时，增大了卡接环与滑动管之间的接触面积，增强了密封性，通过安装调整装置，可以调整板式陶瓷膜的密度，由于弹簧的弹性，使滚珠抵靠在卡孔的内部，滑动滑棒之后，通过弹簧的弹性，使滚珠可以紧紧抵靠在卡孔的内部，加强了实用性。
权利要求

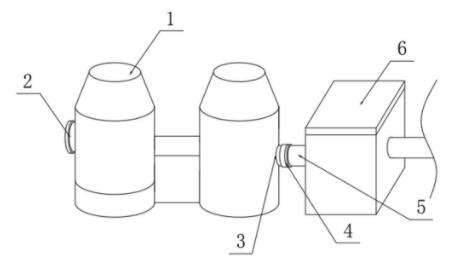

1.一种平板式陶瓷膜一体化污水处理设备，包括处理设备主体（1）、进水管（2）和第一连接管（3），所述处理设备主体（1）的左侧面固接有所述进水管（2），所述处理设备主体（1）的右表面固接有所述第一连接管（3），其特征在于，所述第一连接管（3）的右表面安装有连接装置（4），所述连接装置（4）的右表面固接有第二连接管（5），所述第二连接管（5）的右表面安装有过滤箱（6），所述过滤箱（6）的内部安装有调整装置（7）；
所述连接装置（4）包括螺纹管（8）、橡胶垫（9）、滑动管（10）、橡胶条（11）、卡接环（12）、转套（13）和连接套（14），所述螺纹管（8）的右表面固接有所述橡胶垫（9），所述螺纹管（8）的右表面中心处固接有所述滑动管（10），所述滑动管（10）的外表面等距固接有所述橡胶条（11），所述滑动管（10）的外表面滑动连接有所述卡接环（12），所述卡接环（12）的右表面固接有所述连接套（14），所述连接套（14）的外表面转动连接有所述转套（13），所述连接套（14）的右表面固接有所述第二连接管（5），所述螺纹管（8）的左表面固接有所述第一连接管（3）。
2.根据权利要求1所述的一种平板式陶瓷膜一体化污水处理设备，其特征在于，所述转套（13）的内壁设置有螺纹，所述卡接环（12）的内壁等距开设有槽。
3.根据权利要求1所述的一种平板式陶瓷膜一体化污水处理设备，其特征在于，所述橡胶条（11）的形状为三角形。
4.根据权利要求1所述的一种平板式陶瓷膜一体化污水处理设备，其特征在于，所述调整装置（7）包括卡孔（15）、滚珠（16）、滑块（17）、弹簧（18）、滑棒（19）和板式陶瓷膜（20），所述过滤箱（6）的内部等距开设有所述卡孔（15），所述过滤箱（6）的内部滑动连接有所述滑棒（19），所述滑棒（19）的内部滑动连接有所述滑块（17），所述滑块（17）的上表面抵靠有所述滚珠（16），所述滑块（17）的下表面固接有所述弹簧（18），所述弹簧（18）的一端固接在所述滑棒（19）的内部，所述滑棒（19）的下表面卡接有所述板式陶瓷膜（20）。
5.根据权利要求4所述的一种平板式陶瓷膜一体化污水处理设备，其特征在于，所述滚珠（16）的上表面抵靠在所述卡孔（15）的内部。
6.根据权利要求4所述的一种平板式陶瓷膜一体化污水处理设备，其特征在于，所述卡孔（15）和所述滚珠（16）的直径相等。
说明书
一种平板式陶瓷膜一体化污水处理设备
技术领域
本实用新型涉及污水处理技术领域，具体是一种平板式陶瓷膜一体化污水处理设备。
背景技术
我国城镇人口和城镇规模的日益膨胀，导致了需水量的不断增加，同时，每天也产生了大量的污水，而平板陶瓷膜一体化设备便是最常用的水质过滤设备，由于需要根据水质环境来调整平板陶瓷膜的数量和间隙，而现有的平板式陶瓷膜污水处理设备，不能够方便调整平板陶瓷膜之间的间距，并且现有的管道使用过久之后，接口处容易发生渗漏，而现有的连接大多为焊接式，不利于后期维护和维修。
因此，本领域技术人员提供了一种平板式陶瓷膜一体化污水处理设备，以解决上述背景技术中提出的问题。
实用新型内容
本实用新型的目的在于提供一种平板式陶瓷膜一体化污水处理设备，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种平板式陶瓷膜一体化污水处理设备，包括处理设备主体、进水管和第一连接管，所述处理设备主体的左侧面固接有所述进水管，所述处理设备主体的右表面固接有所述第一连接管，所述第一连接管的右表面安装有连接装置，所述连接装置的右表面固接有第二连接管，所述第二连接管的右表面安装有过滤箱，所述过滤箱的内部安装有调整装置；
所述连接装置包括螺纹管、橡胶垫、滑动管、橡胶条、卡接环、转套和连接套，所述螺纹管的右表面固接有所述橡胶垫，所述螺纹管的右表面中心处固接有所述滑动管，所述滑动管的外表面等距固接有所述橡胶条，所述滑动管的外表面滑动连接有所述卡接环，所述卡接环的右表面固接有所述连接套，所述连接套的外表面转动连接有所述转套，所述连接套的右表面固接有所述第二连接管，所述螺纹管的左表面固接有所述第一连接管。
作为本实用新型再进一步的方案：所述转套的内壁设置有螺纹，所述卡接环的内壁等距开设有槽，使连接套和螺纹管能够旋转紧固。
作为本实用新型再进一步的方案：所述橡胶条的形状为三角形，增大与卡接环的接触面积。
作为本实用新型再进一步的方案：所述调整装置包括卡孔、滚珠、滑块、弹簧、滑棒和板式陶瓷膜，所述过滤箱的内部等距开设有所述卡孔，所述过滤箱的内部滑动连接有所述滑棒，所述滑棒的内部滑动连接有所述滑块，所述滑块的上表面抵靠有所述滚珠，所述滑块的下表面固接有所述弹簧，所述弹簧的一端固接在所述滑棒的内部，所述滑棒的下表面卡接有所述板式陶瓷膜，有利于对板式陶瓷膜的密度进行调节。
作为本实用新型再进一步的方案：所述滚珠的上表面抵靠在所述卡孔的内部，可以对板式陶瓷膜进行夹持。
作为本实用新型再进一步的方案：所述卡孔和所述滚珠的直径相等，加强卡孔和所述滚珠卡合度。
与现有技术相比，本实用新型的有益效果是：
1、通过安装连接装置，可以方便对第一连接管和第二连接管进行连接，由于设置了橡胶条和橡胶垫，当转套转动连接在螺纹管的外表面时，增大了卡接环与滑动管之间的接触面积，增强了密封性。
2、通过安装调整装置，可以调整板式陶瓷膜的密度，由于弹簧的弹性，使滚珠抵靠在卡孔的内部，滑动滑棒之后，通过弹簧的弹性，使滚珠可以紧紧抵靠在卡孔的内部，加强了实用性。
