申请日2021.02.08
公开日期2021.11.02
IPC分类C02F11/121;C02F11/122;C02F11/123;C02F11/12
摘要
本实用新型涉及带式污泥浓缩脱水一体机，包含有机体，机体上端开设有进泥口，该进泥口中通有进泥管连接污泥混合桶；污泥混合桶内部设置有混合桶搅拌机，混合桶搅拌机的上端连接污泥混合搅拌减速机的输出端；污泥混合桶上开设有污水进水口；机体内部上方为浓缩段区域，该浓缩段区域内设置有传动辊，传动辊上设置有滤带；机体内部中部为脱水段区域，该脱水段区域内设置有传动辊，传动辊上设置有双层的滤带；机体上开设有出水口；机体内部尾部设置有多个从前到后按照直径由大到小的顺序排列的传动辊，多个所述传动辊位于不同高度；传动辊上设置有滤带；所述机体尾部开设有出泥口。本实用新型涉及带式污泥浓缩脱水一体机，处理效果好、生产效率高。
权利要求

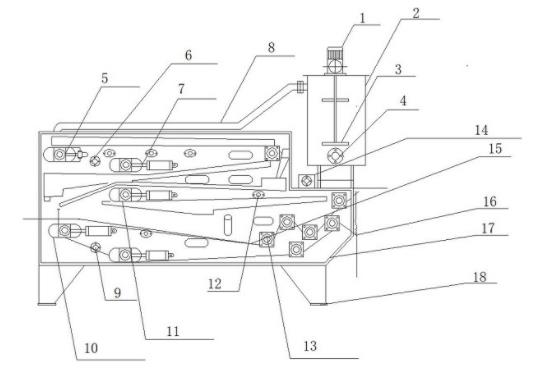

1.带式污泥浓缩脱水一体机，其特征在于：包含有机体（17），所述机体（17）的上端开设有进泥口，该进泥口中通有进泥管（8），并通过进泥管（8）连接污泥混合桶（2），所述污泥混合桶（2）位于机体（17）的上方；所述污泥混合桶（2）内部设置有混合桶搅拌机（3），所述混合桶搅拌机（3）的上端连接污泥混合搅拌减速机（1）的输出端，污泥混合搅拌减速机（1）驱动混合桶搅拌机（3）运转；所述污泥混合桶（2）上开设有污水进水口（4）；所述机体（17）内部上方为浓缩段区域，该浓缩段区域内设置有传动辊（13），传动辊（13）上设置有滤带（15），所述传动辊（13）与滤带（15）之间设置有上浓缩段张紧装置（5）和下浓缩段张紧装置（7）；所述机体（17）内部中部为脱水段区域，该脱水段区域内设置有传动辊（13），传动辊（13）上设置有双层的滤带（15），双层的滤带（15）之间有夹缝；所述传动辊（13）和滤带（15）之间设置有上脱水段张紧装置（11）和下脱水段张紧装置（10）；所述机体（17）上开设有出水口（12），所述出水口（12）位于上脱水段张紧装置（11）的后侧；所述机体（17）内部尾部设置有多个从前到后按照直径由大到小的顺序排列的传动辊（13），多个所述传动辊（13）位于不同高度；所述传动辊（13）上设置有滤带（15）；所述机体（17）尾部开设有出泥口（16），所述出泥口（16）位于最后一个传动辊（13）的后侧。
2.根据权利要求1所述的带式污泥浓缩脱水一体机，其特征在于：所述机体（17）上开设有上冲洗水进口（6），所述上冲洗水进口（6）位于上浓缩段张紧装置（5）的后侧；所述机体（17）下部开设有下冲洗水进口（9），所述下冲洗水进口（9）位于下脱水段张紧装置（10）的下方。
3.根据权利要求1所述的带式污泥浓缩脱水一体机，其特征在于：所述滤带（15）上设置有气动滤带纠编装置。
4.根据权利要求1所述的带式污泥浓缩脱水一体机，其特征在于：所述机体（17）的上端设置有主机减速机（14）。
5.根据权利要求1所述的带式污泥浓缩脱水一体机，其特征在于：所述机体（17）的底部设置有支腿（18）。
说明书
带式污泥浓缩脱水一体机
技术领域
本实用新型涉及脱水机领域，尤其涉及一种带式污泥浓缩脱水一体机。
背景技术
带式污泥浓缩脱水一体机是集浓缩、压滤一体机的连续高效运行的污泥处理设备。适用于各种沉淀或悬浮物料的脱水分离，在化工、冶金、矿山、食品、造纸、城市排水、排水等行业的污泥脱水，应用十分广泛。
大部分带式压滤机在实际使用过程中处理效果不明显，不能达到规定要求；制造成本较高，故障时需要停产检修，费时费力降低工作效率。因此，目前亟需一种处理效果好、生产效率高的带式污泥浓缩脱水一体机。
实用新型内容
本实用新型的目的在于克服上述不足，提供一种处理效果好、生产效率高的带式污泥浓缩脱水一体机。
本实用新型的目的是这样实现的：
带式污泥浓缩脱水一体机，包含有机体，所述机体的上端开设有进泥口，该进泥口中通有进泥管，并通过进泥管连接污泥混合桶，所述污泥混合桶位于机体的上方；所述污泥混合桶内部设置有混合桶搅拌机，所述混合桶搅拌机的上端连接污泥混合搅拌减速机的输出端，污泥混合搅拌减速机驱动混合桶搅拌机运转；所述污泥混合桶上开设有污水进水口；所述机体内部上方为浓缩段区域，该浓缩段区域内设置有传动辊，传动辊上设置有滤带，所述传动辊与滤带之间设置有上浓缩段张紧装置和下浓缩段张紧装置；所述机体内部中部为脱水段区域，该脱水段区域内设置有传动辊，传动辊上设置有双层的滤带，双层的滤带之间有夹缝；所述传动辊和滤带之间设置有上脱水段张紧装置和下脱水段张紧装置；所述机体上开设有出水口，所述出水口位于上脱水段张紧装置的后侧；所述机体内部尾部设置有多个从前到后按照直径由大到小的顺序排列的传动辊，多个所述传动辊位于不同高度；所述传动辊上设置有滤带；所述机体尾部开设有出泥口，所述出泥口位于最后一个传动辊的后侧。
本实用新型带式污泥浓缩脱水一体机，所述机体上开设有上冲洗水进口，所述上冲洗水进口位于上浓缩段张紧装置的后侧；所述机体下部开设有下冲洗水进口，所述下冲洗水进口位于下脱水段张紧装置的下方。
本实用新型带式污泥浓缩脱水一体机，所述滤带上设置有气动滤带纠编装置。
本实用新型带式污泥浓缩脱水一体机，所述机体的上端设置有主机减速机。
本实用新型带式污泥浓缩脱水一体机，所述机体的底部设置有支腿。
与现有技术相比，本实用新型的有益效果是：
本实用新型带式污泥浓缩脱水一体机在机体内部上部为浓缩段区域，污泥在浓缩段脱去大部分游离水；机体中部为脱水段区域，脱水段区域的传动辊上设置有双层滤带，污泥再进入双层滤带的夹缝预压脱水，最后经过一系列直径由大到小排列的传动辊，使滤饼受到由小到大的挤压、剪切作用，从而脱去物料中更多游离水和部分毛细水分，脱水效果更好，效率更高；本实用新型结构简单，操作方便，占地面积小，污泥停留时间短，处理效率高。
