申请日2020.12.23
公开（公告）日2021.09.28
IPC分类号C02F9/04
摘要
本实用新型涉及污水处理技术领域，提供了一种高效污水处理过滤装置，包括第一过滤罐，所述第一过滤罐内设有搅拌器；所述第一过滤罐上设有污水进入的第一进料口；所述第一过滤罐内设有第一过滤网；所述第一过滤罐的底部连接抽吸泵，所述抽吸泵连接第二过滤罐；所述第二过滤罐内设有第二过滤网；所述第二过滤罐还设有出液管，所述出液管连接沉淀池；第二过滤罐内设有搅拌绞龙；所述搅拌绞龙平行设置在第二过滤网的上方；搅拌绞龙连接绞龙电机。借此，本实用新型通过在第一过滤罐和第一过滤罐分别设置过滤网，分级过滤污水中的颗粒物。提高了污水处理效率，有利于污水的快速处理。
权利要求书

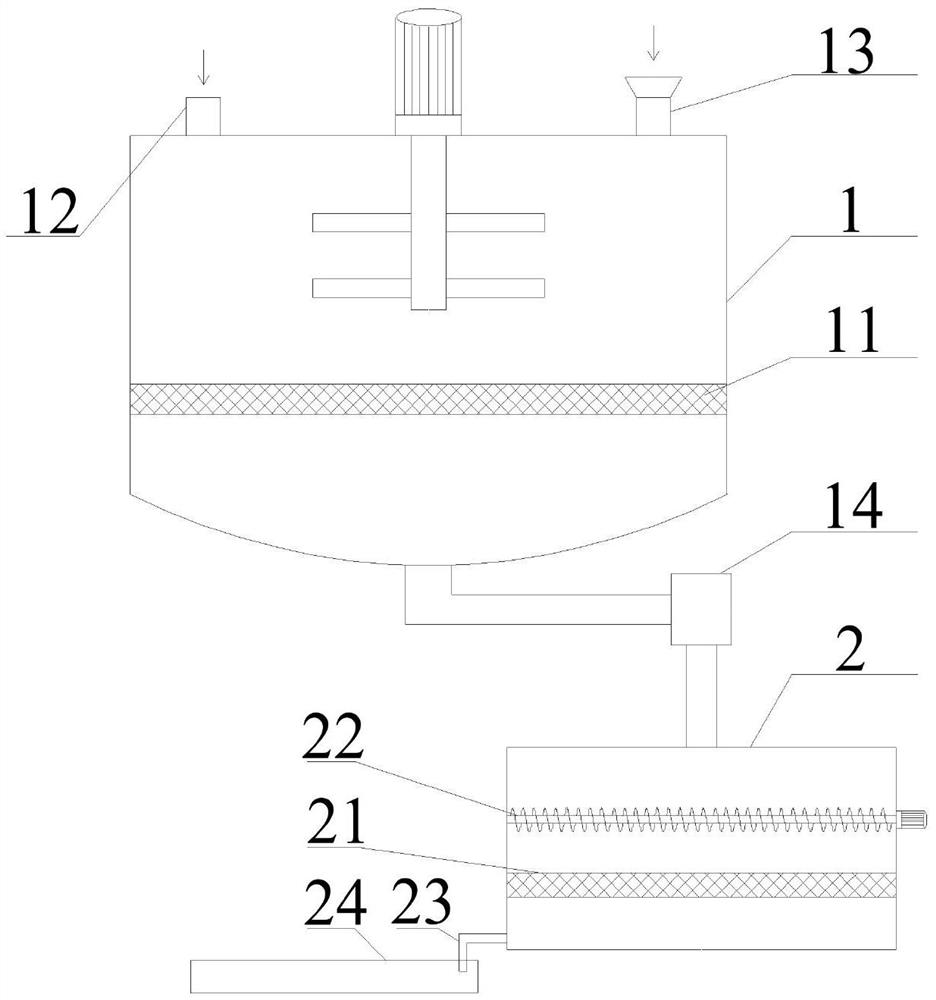

1.一种高效污水处理过滤装置，其特征在于，包括第一过滤罐，所述第一过滤罐内设有搅拌器；所述第一过滤罐上设有污水进入的第一进料口；所述第一过滤罐内设有第一过滤网；
所述第一过滤罐的底部连接抽吸泵，所述抽吸泵连接第二过滤罐；所述第二过滤罐内设有第二过滤网；所述第二过滤罐还设有出液管，所述出液管连接沉淀池；
第二过滤罐内设有搅拌绞龙；所述搅拌绞龙平行设置在第二过滤网的上方；搅拌绞龙连接绞龙电机。
2.根据权利要求1所述的高效污水处理过滤装置，其特征在于，所述搅拌器具有至少两层搅拌叶片。
3.根据权利要求2所述的高效污水处理过滤装置，其特征在于，所述搅拌器具有三层或四层搅拌叶片。
4.根据权利要求1所述的高效污水处理过滤装置，其特征在于，所述第一过滤罐上还设有第二进料口。
5.根据权利要求1所述的高效污水处理过滤装置，其特征在于，所述抽吸泵与第二过滤罐的顶部连接。
6.根据权利要求1所述的高效污水处理过滤装置，其特征在于，所述绞龙电机连接变频器。
说明书
高效污水处理过滤装置
技术领域
本实用新型属于污水处理技术领域，尤其涉及一种高效污水处理过滤装置。
背景技术
生活中排出的废水，主要来源于居住建筑和公共建筑，如住宅、机关、学校、医院、商店、公共场所及工业企业卫生间等。
生活污水中含有大量的污染物，如有机物、病原微生物等，容易腐化而产生恶臭，导致传染病蔓延流行，因此，生活污水排放前必须进行处理。
综上可知，现有技术在实际使用上显然存在不便与缺陷，所以有必要加以改进。
实用新型内容
针对上述的缺陷，本实用新型的目的在于提供一种高效污水处理过滤装置，通过在第一过滤罐和第一过滤罐分别设置过滤网，分级过滤污水中的颗粒物。提高了污水处理效率，有利于污水的快速处理。
为了实现上述目的，本实用新型提供一种高效污水处理过滤装置，包括第一过滤罐，所述第一过滤罐内设有搅拌器；所述第一过滤罐上设有污水进入的第一进料口；所述第一过滤罐内设有第一过滤网；
所述第一过滤罐的底部连接抽吸泵，所述抽吸泵连接第二过滤罐；所述第二过滤罐内设有第二过滤网；所述第二过滤罐还设有出液管，所述出液管连接沉淀池；
第二过滤罐内设有搅拌绞龙；所述搅拌绞龙平行设置在第二过滤网的上方；搅拌绞龙连接绞龙电机。
根据本实用新型的高效污水处理过滤装置，所述搅拌器具有至少两层搅拌叶片。
根据本实用新型的高效污水处理过滤装置，所述搅拌器具有三层或四层搅拌叶片。
根据本实用新型的高效污水处理过滤装置，所述第一过滤罐上还设有第二进料口。
根据本实用新型的高效污水处理过滤装置，所述抽吸泵与第二过滤罐的顶部连接。
根据本实用新型的高效污水处理过滤装置，所述绞龙电机连接变频器。
本实用新型通过的目的在于提供一种高效污水处理过滤装置，通过在第一过滤罐和第一过滤罐分别设置过滤网，分级过滤污水中的颗粒物。提高了污水处理效率，有利于污水的快速处理。
