申请日2021.03.17
公开日期2021.11.02
IPC分类C02F9/02;B65F9/00
摘要
本实用新型公开了一种垃圾站污水处理装置，涉及垃圾站污水处理技术领域。该垃圾站污水处理装置，包括处理筒，所述处理筒上设置有进料过滤机构和清扫混合机构，处理筒的顶部开口和底部开口处分别螺纹安装有上顶盖和下顶盖，下顶盖的底部固定安装有出水管，下顶盖和出水管内部相通。该垃圾站污水处理装置，能够对污水进行搅拌，使其充分与污水处理剂混合，提升污水处理效果，同时对过滤筐进行清扫疏通，降低过滤筐在过滤污水中杂质时出现堵塞情况的可能性，保障污水处理速率，整体采用分体式的结构设计，过滤筐和活性炭板均可拆卸，便于操作人员对过滤筐和活性炭板中过滤的杂质进行清理，减轻了操作人员的清理负担。
权利要求

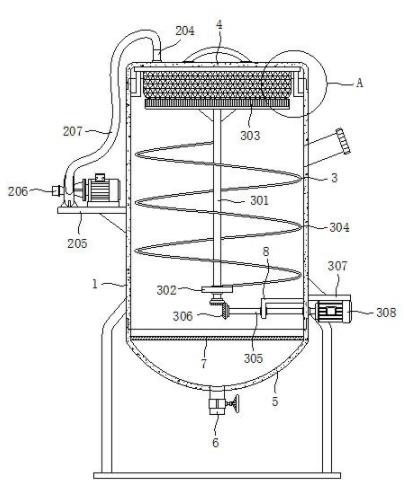

1.一种垃圾站污水处理装置，包括处理筒（1），所述处理筒（1）的外壁上固定安装有四组支撑腿，处理筒（1）的下方设置有底座，支撑腿的底端与底座的顶部固定连接，其特征在于：所述处理筒（1）上设置有进料过滤机构（2）和清扫混合机构（3），处理筒（1）的顶部开口和底部开口处分别螺纹安装有上顶盖（4）和下顶盖（5），下顶盖（5）的底部固定安装有出水管（6），下顶盖（5）和出水管（6）内部相通，出水管（6）上设置有手动阀门，下顶盖（5）的内壁上镶嵌安装有活性炭板（7），处理筒（1）的外壁上固定安装有投料管，投料管与处理筒（1）的内部相通，投料管的一端螺纹安装有密封盖。
2.根据权利要求1所述的一种垃圾站污水处理装置，其特征在于：所述进料过滤机构（2）包括安装环（201）、过滤筐（202）、顶板（203）、进水管（204）、支座（205）、隔膜泵（206）和输送软管（207），上顶盖（4）的内部设置有安装环（201），安装环（201）的内壁上镶嵌安装有过滤筐（202），处理筒（1）的内壁上固定安装有两组顶板（203），安装环（201）搭接于顶板（203）上，安装环（201）的顶部粘贴固定有磁铁，上顶盖（4）的内侧顶部粘贴固定有铁片，安装环（201）与上顶盖（4）相吸附，上顶盖（4）的顶部固定安装有进水管（204），进水管（204）位于安装环（201）的上方且与上顶盖（4）的内部相通，处理筒（1）的外壁上固定安装有支座（205），支座（205）的顶部固定安装有隔膜泵（206），隔膜泵（206）的输出端套设安装有输送软管（207），输送软管（207）的一端套设于进水管（204）的一端上。
3.根据权利要求1所述的一种垃圾站污水处理装置，其特征在于：所述上顶盖（4）的顶部和下顶盖（5）的底部均固定安装有把手。
4.根据权利要求1所述的一种垃圾站污水处理装置，其特征在于：所述清扫混合机构（3）包括转动杆（301）、支台（302）、清扫刷（303）、搅拌丝（304）、传动杆（305）、锥齿轮（306）、安装座（307）和驱动电机（308），处理筒（1）的内部设置有转动杆（301），处理筒（1）的内壁上固定安装有支台（302），转动杆（301）转动安装于支台（302）的底部，转动杆（301）的顶端固定安装有清扫刷（303），清扫刷（303）与过滤筐（202）的底部相贴合，处理筒（1）的内壁上转动安装有传动杆（305），传动杆（305）的一端固定安装有一组锥齿轮（306），转动杆（301）的底端延伸至支台（302）的下方并固定安装有一组锥齿轮（306），两组锥齿轮（306）相啮合，处理筒（1）的外壁上固定安装有安装座（307），安装座（307）的底部固定安装有驱动电机（308），驱动电机（308）的输出轴通过联轴器延伸至处理筒（1）的内部并与锥齿轮（306）的另一端固定连接。
5.根据权利要求4所述的一种垃圾站污水处理装置，其特征在于：所述传动杆（305）的外壁上转动安装有防护板（8），防护板（8）的一端与处理筒（1）的内壁固定安装。
6.根据权利要求1所述的一种垃圾站污水处理装置，其特征在于：所述处理筒（1）的外壁上开设有安装洞口，安装洞口内镶嵌安装有观察窗。
说明书
一种垃圾站污水处理装置
技术领域
本实用新型涉及垃圾站污水处理技术领域，具体为一种垃圾站污水处理装置。
背景技术
垃圾站中收集有大量从垃圾中渗出的污水，需要借助污水处理装置对其处理，此类污水中通常掺杂有较多垃圾碎屑等杂质，需要借助筛网等部件进行过滤，而目前大多的处理装置缺乏对过滤部件的疏通措施，过滤部件在长期过滤后易出现堵塞情况，影响污水处理效率，还可能造成装置故障，且大多装置不便对过滤的杂质进行清理，操作人员需清理维护负担较重，实用性差，不利于推广和使用。
实用新型内容
本实用新型的目的在于提供一种垃圾站污水处理装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种垃圾站污水处理装置，包括处理筒，所述处理筒的外壁上固定安装有四组支撑腿，处理筒的下方设置有底座，支撑腿的底端与底座的顶部固定连接，所述处理筒上设置有进料过滤机构和清扫混合机构，处理筒的顶部开口和底部开口处分别螺纹安装有上顶盖和下顶盖，下顶盖的底部固定安装有出水管，下顶盖和出水管内部相通，出水管上设置有手动阀门，下顶盖的内壁上镶嵌安装有活性炭板，处理筒的外壁上固定安装有投料管，投料管与处理筒的内部相通，投料管的一端螺纹安装有密封盖。
优选的，所述进料过滤机构包括安装环、过滤筐、顶板、进水管、支座、隔膜泵和输送软管，上顶盖的内部设置有安装环，安装环的内壁上镶嵌安装有过滤筐，处理筒的内壁上固定安装有两组顶板，安装环搭接于顶板上，安装环的顶部粘贴固定有磁铁，上顶盖的内侧顶部粘贴固定有铁片，安装环与上顶盖相吸附，上顶盖的顶部固定安装有进水管，进水管位于安装环的上方且与上顶盖的内部相通，处理筒的外壁上固定安装有支座，支座的顶部固定安装有隔膜泵，隔膜泵的输出端套设安装有输送软管，输送软管的一端套设于进水管的一端上。
优选的，所述上顶盖的顶部和下顶盖的底部均固定安装有把手，便于操作人员将上顶盖和下顶盖从装置上取下。
优选的，所述清扫混合机构包括转动杆、支台、清扫刷、搅拌丝、传动杆、锥齿轮、安装座和驱动电机，处理筒的内部设置有转动杆，处理筒的内壁上固定安装有支台，转动杆转动安装于支台的底部，转动杆的顶端固定安装有清扫刷，清扫刷与过滤筐的底部相贴合，处理筒的内壁上转动安装有传动杆，传动杆的一端固定安装有一组锥齿轮，转动杆的底端延伸至支台的下方并固定安装有一组锥齿轮，两组锥齿轮相啮合，处理筒的外壁上固定安装有安装座，安装座的底部固定安装有驱动电机，驱动电机的输出轴通过联轴器延伸至处理筒的内部并与锥齿轮的另一端固定连接。
优选的，所述传动杆的外壁上转动安装有防护板，防护板的一端与处理筒的内壁固定安装，一方面为传动杆提供支撑，保证稳定性，另一方面防止污水从传动杆与处理筒连接处缝隙渗出，保证装置整洁。
优选的，所述处理筒的外壁上开设有安装洞口，安装洞口内镶嵌安装有观察窗，便于操作人员实时观察污水处理进程。
与现有技术相比，本实用新型的有益效果是：
（1）、该垃圾站污水处理装置，通过转动杆、支台、搅拌丝、锥齿轮和驱动电机的配合使用，能够对污水进行搅拌，使其充分与污水处理剂混合，提升污水处理效果，同时对过滤筐进行清扫疏通，降低过滤筐在过滤污水中杂质时出现堵塞情况的可能性，保障污水处理速率，延长装置使用寿命，达到一机多用的效果，降低了造价和运行维护成本，实用性强。
（2）、该垃圾站污水处理装置，通过过滤筐、隔膜泵、输送软管、上顶盖和下顶盖的配合使用，整体采用分体式的结构设计，过滤筐和活性炭板均可拆卸，便于操作人员对过滤筐和活性炭板中过滤的杂质进行清理，同时也便于对二者进行清洗，相较于大多将过滤部件集成于内部的装置，减轻了操作人员的清理负担，且装置内部较为严密，污水处理过程中恶臭气味不易发散，减轻了对周边环境和人造成的干扰，提升实际使用体验，利于推广和使用。
