申请日2021.03.25
公开日期2021.11.09
IPC分类C02F9/04;C02F1/78;C02F101/30
摘要
本实用新型公开了一种污水治理臭氧消毒装置，包括箱体，所述箱体的底部固定安装有支脚，所述箱体的顶部螺旋安装有吊环，所述箱体的一面活动安装有箱门，所述箱门同箱体的内部连接安装有推杆，所述箱体的内部一侧设置有过滤组件。该装置通过臭氧发生器产生的臭氧溶于水后，直接或利用反应中生成的大量羟基自由基及新生态氧间接氧化水中的无机物、有机物，并进入细菌的细胞内氧化胞内有机物，从而达到杀菌消毒、净化水质的目的，该装置通过箱体内部底端设置的抽屉和储物格，可实现对常用的工具和物品的储存，方便工作人员在生产加工时对工具和物品进行拿取，提高了设备本身的储存功能和多样性。
权利要求

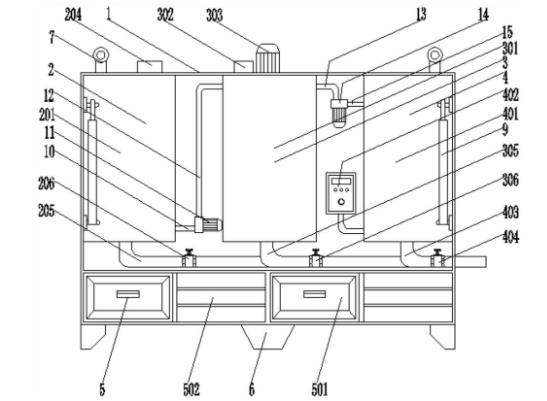

1.一种污水治理臭氧消毒装置，包括箱体(1)，其特征在于：所述箱体(1)的底部固定安装有支脚(6)，所述箱体(1)的顶部螺旋安装有吊环(7)，所述箱体(1)的一面活动安装有箱门(8)，所述箱门(8)同箱体(1)的内部连接安装有推杆(9)，所述箱体(1)的内部一侧设置有过滤组件(2)，所述过滤组件(2)的一侧设置有第一吸水管(10)，所述第一吸水管(10)的末端固定安装有第一水泵(11)，所述第一水泵(11)的输出端固定安装有第一出水管(12)，所述第一出水管(12)的末端设置有净化组件(3)，所述净化组件(3)的内部固定安装有第二吸水管(13)，所述第二吸水管(13)的末端固定安装有第二水泵(14)，所述第二水泵(14)的输出端固定安装有第二出水管(15)，所述第二出水管(15)的末端设置有蓄水组件(4)，所述箱体(1)的内部底端设置有储物组件(5)。
2.根据权利要求1所述的一种污水治理臭氧消毒装置，其特征在于：过滤组件(2)包括固定安装在箱体(1)内部一侧的过滤箱(201)，所述过滤箱(201)的顶部设置有注水口(204)，所述过滤箱(201)的内部设置有粗过滤芯(202)和细过滤芯(203)，所述过滤箱(201)的底部固定安装有第一排水管(205)，所述第一排水管(205)的表面套接安装有第一阀门(206)。
3.根据权利要求1所述的一种污水治理臭氧消毒装置，其特征在于：所述净化组件(3)包括固定安装在箱体(1)内部中间的净化箱(301)，所述净化箱(301)的顶部设置有添加口(302)，所述添加口(302)的一侧固定安装有搅拌电机(303)，所述搅拌电机(303)的输出端贯穿进净化箱(301)且固定安装有搅拌杆(304)，所述净化箱(301)的底部固定安装有第二排水管(305)，所述第二排水管(305)的表面套接安装有第二阀门(306)。
4.根据权利要求1所述的一种污水治理臭氧消毒装置，其特征在于：所述蓄水组件(4)包括固定安装在箱体(1)内部另一侧的蓄水箱(401)所述蓄水箱(401)的一侧固定安装有臭氧发生器(402)，所述臭氧发生器(402)的输出端通过管道与蓄水箱(401)相连接，所述蓄水箱(401)的底部固定安装有第三排水管(403)，所述第三排水管(403)的表面套接安装有第三阀门(404)。
5.根据权利要求1所述的一种污水治理臭氧消毒装置，其特征在于：所述储物组件(5)包括固定安装在箱体(1)内部底端的抽屉(501)，所述抽屉(501)的一侧皆设置有储物格(502)。
6.根据权利要求1或3或4所述的一种污水治理臭氧消毒装置，其特征在于：所述第一水泵(11)、第二水泵(14)、搅拌电机(303)和臭氧发生器(402)的输入端皆通过导线与外部电源电性连接。
说明书
一种污水治理臭氧消毒装置
技术领域
本实用新型涉及污水处理技术领域，具体为一种污水治理臭氧消毒装置。
背景技术
污水处理为使污水达到排入某一水体或再次使用的水质要求对其进行净化的过程，污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。
现有的污水处理装置多为消毒剂进行消毒，其杀菌效果相对较弱，同时长期使用不益身体健康，且现有的设备本身对常用的工具和物品没有很好的储存功能，降低了设备的多用性。
实用新型内容
本实用新型的目的在于提供一种污水治理臭氧消毒装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种污水治理臭氧消毒装置，包括箱体，所述箱体的底部固定安装有支脚，所述箱体的顶部螺旋安装有吊环，所述箱体的一面活动安装有箱门，所述箱门同箱体的内部连接安装有推杆，所述箱体的内部一侧设置有过滤组件，所述过滤组件的一侧设置有第一吸水管，所述第一吸水管的末端固定安装有第一水泵，所述第一水泵的输出端固定安装有第一出水管，所述第一出水管的末端设置有净化组件，所述净化组件的内部固定安装有第二吸水管，所述第二吸水管的末端固定安装有第二水泵，所述第二水泵的输出端固定安装有第二出水管，所述第二出水管的末端设置有蓄水组件，所述箱体的内部底端设置有储物组件。
优选的，过滤组件包括固定安装在箱体内部一侧的过滤箱，所述过滤箱的顶部设置有注水口，所述过滤箱的内部设置有粗过滤芯和细过滤芯，所述过滤箱的底部固定安装有第一排水管，所述第一排水管的表面套接安装有第一阀门。
优选的，所述净化组件包括固定安装在箱体内部中间的净化箱，所述净化箱的顶部设置有添加口，所述添加口的一侧固定安装有搅拌电机，所述搅拌电机的输出端贯穿进净化箱且固定安装有搅拌杆，所述净化箱的底部固定安装有第二排水管，所述第二排水管的表面套接安装有第二阀门。
优选的，所述蓄水组件包括固定安装在箱体内部另一侧的蓄水箱所述蓄水箱的一侧固定安装有臭氧发生器，所述臭氧发生器的输出端通过管道与蓄水箱相连接，所述蓄水箱的底部固定安装有第三排水管，所述第三排水管的表面套接安装有第三阀门。
优选的，所述储物组件包括固定安装在箱体内部底端的抽屉，所述抽屉的一侧皆设置有储物格。
优选的，所述第一水泵、第二水泵、搅拌电机和臭氧发生器的输入端皆通过导线与外部电源电性连接。
与现有技术相比，本实用新型的有益效果是：
该一种污水治理臭氧消毒装置，该装置通过臭氧发生器产生的臭氧溶于水后，直接或利用反应中生成的大量羟基自由基及新生态氧间接氧化水中的无机物、有机物，并进入细菌的细胞内氧化胞内有机物，从而达到杀菌消毒、净化水质的目的，与加氯消毒相比，臭氧消毒剂髦小、作用快、消毒效果更佳，同时可以改善水的口感和观感。
该一种污水治理臭氧消毒装置，该装置通过箱体内部底端设置的抽屉和储物格，可实现对常用的工具和物品的储存，方便工作人员在生产加工时对工具和物品进行拿取，提高了设备本身的储存功能和多样性。
