申请日2020.12.23
公开（公告）日2021.09.21
IPC分类号C02F9/14
摘要
本实用新型公开了一种污水生物处理强化系统，包括通过管道依次相连通的沉砂池、生化池、二沉池、过滤池、消毒池和清水池；所述沉砂池上设置有进水口；所述生化池沿污水流动方向依次分隔为厌氧区、缺氧区和好氧区，所述厌氧区、缺氧区和好氧区中均设置有搅拌装置，所述好氧区中设置有曝气装置；所述厌氧区、缺氧区和好氧区中通过投料装置分别投加矿粉生物载体。本实用新型提高了活性污泥浓度，强化了生物传质效果，系统流程简单，操作管理较为方便。
权利要求书

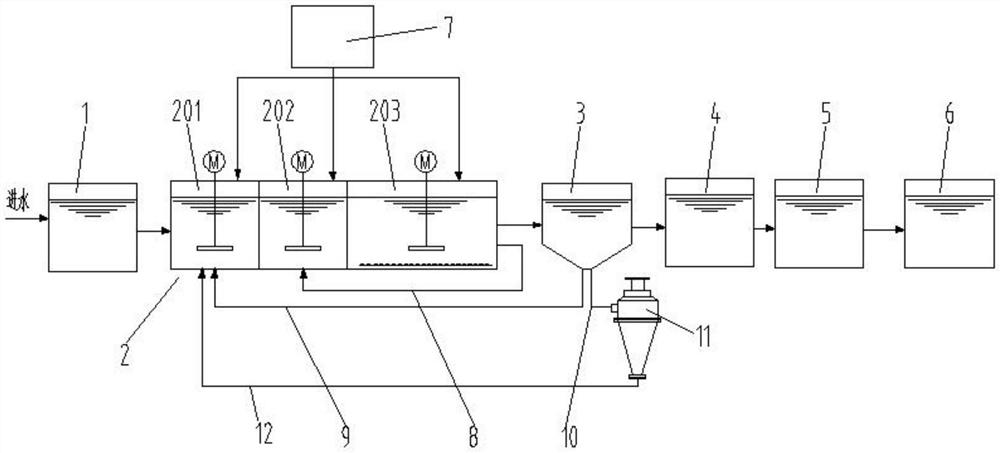

1.一种污水生物处理强化系统，其特征在于：包括通过管道依次相连通的沉砂池(1)、生化池(2)、二沉池(3)、过滤池(4)、消毒池(5)和清水池(6)；
所述沉砂池(1)上设置有进水口；所述生化池(2)沿污水流动方向依次分隔为厌氧区(201)、缺氧区(202)和好氧区(203)，所述厌氧区(201)、缺氧区(202)和好氧区(203)中均设置有搅拌装置，所述好氧区(203)中设置有曝气装置；所述厌氧区(201)、缺氧区(202)和好氧区(203)中通过投料装置(7)分别投加矿粉生物载体。
2.根据权利要求1所述的污水生物处理强化系统，其特征在于：所述沉砂池(1)、生化池(2)、二沉池(3)、过滤池(4)、消毒池(5)和清水池(6)中储存的污水通过重力或者或污水提升装置流动。
3.根据权利要求1所述的污水生物处理强化系统，其特征在于：所述缺氧区(202)与好氧区(203)通过外部的第一管道(8)连通。
4.根据权利要求1所述的污水生物处理强化系统，其特征在于：所述二沉池(3)的底部呈锥形，所述二沉池(3)的底部通过第二管道(9)与厌氧区(201)连通。
5.根据权利要求1或4所述的污水生物处理强化系统，其特征在于：所述二沉池(3)的底部通过第三管道(10)与粉体回收装置(11)的进料口连通，所述粉体回收装置(11)的沉沙口通过第四管道(12)与所述厌氧区(201)连通。
6.根据权利要求1所述的污水生物处理强化系统，其特征在于：所述过滤池(4)内设置有填料，所述填料为石英砂、碎石、矿渣、焦炭或者无烟煤中的任意一种。
说明书
一种污水生物处理强化系统
技术领域
本实用新型涉及污水处理技术领域，尤其涉及一种污水生物处理强化系统。
背景技术
目前，城镇污水处理多采用普通活性污泥法处理系统，随着污水厂设计负荷的提高，普通活性污泥处理系统由于活性污泥浓度有限，已经不能满足相关水质排放要求，因此急需一种污水高效处理系统，在一定的有效体积下，对污水进行高效处理，并减小对土地资源的占用。
实用新型内容
本实用新型的目的是提供一种污水生物处理强化系统，解决目前，普通活性污泥处理系统由于活性污泥浓度有限，已经不能满足相关水质排放要求的问题。
为解决上述技术问题，本实用新型采用如下技术方案：
本实用新型一种污水生物处理强化系统，包括通过管道依次相连通的沉砂池、生化池、二沉池、过滤池、消毒池和清水池；
所述沉砂池上设置有进水口；所述生化池沿污水流动方向依次分隔为厌氧区、缺氧区和好氧区，所述厌氧区、缺氧区和好氧区中均设置有搅拌装置，所述好氧区中设置有曝气装置；所述厌氧区、缺氧区和好氧区中通过投料装置分别投加矿粉生物载体。
进一步的，所述矿粉生物载体为硅藻土、膨润土、凹凸棒土、蒙脱石、粉煤灰、麦饭石、活性炭、白云石、火山灰、海泡石、伊利石、高岭土中的任意一种或两种以上的混合物。
进一步的，所述沉砂池、生化池、二沉池、过滤池、消毒池和清水池中储存的污水通过重力或者或污水提升装置流动。
进一步的，所述缺氧区与好氧区通过外部的第一管道连通。
进一步的，所述二沉池的底部呈锥形，所述二沉池的底部通过第二管道与厌氧区连通。
进一步的，所述二沉池的底部通过第三管道与粉体回收装置的进料口连通，所述粉体回收装置的沉沙口通过第四管道与所述厌氧区连通。
进一步的，所述过滤池内设置有填料，所述填料为石英砂、碎石、矿渣、焦炭或者无烟煤中的任意一种。
与现有技术相比，本实用新型的有益技术效果：
实用新型通过向生化池中投加载体，高了活性污泥浓度的同时，构建了悬浮生长和附着生长“双泥”共生的流化床系统，提高了传质效果，进一步加快生化反应速率。
