申请日2021.02.26
公开日期2021.11.05
IPC分类C02F1/44;B01D61/08
摘要
本实用新型涉及污水处理的技术领域，特别是涉及一种反渗透水处理装置，其通过设置此设备，可以对污水和其中的杂质进行彻底分离，从而提高其污水处理的效果，也提高其实用性；包括箱体、第一固定架、控制面板、进水管、出水管、第二固定架、卡盘、渗透膜、支撑架和提绳，箱体内部设置有处理腔，控制面板通过第一固定架安装在箱体前端，进水管输出端穿过箱体左端下部与处理腔相通，出水管输入端穿过箱体右端上部与处理腔相通，箱体底端连通设置有排污管，卡盘通过第二固定架固定在处理腔上部，渗透膜顶端与支撑架底端连接，支撑架外侧设置有两组第一卡块，两组第一卡块与卡盘配合连接，提绳安装在渗透膜顶端。
权利要求

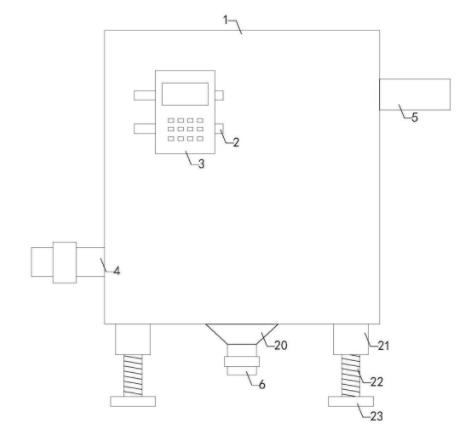

1.一种反渗透水处理装置，其特征在于，包括箱体(1)、第一固定架(2)、控制面板(3)、进水管(4)、出水管(5)、第二固定架(7)、卡盘(8)、渗透膜(9)、支撑架(10)和提绳(12)，箱体(1)内部设置有处理腔，控制面板(3)通过第一固定架(2)安装在箱体(1)前端，进水管(4)输出端穿过箱体(1)左端下部与处理腔相通，出水管(5)输入端穿过箱体(1)右端上部与处理腔相通，箱体(1)底端连通设置有排污管(6)，卡盘(8)通过第二固定架(7)固定在处理腔上部，渗透膜(9)顶端与支撑架(10)底端连接，支撑架(10)外侧设置有两组第一卡块(11)，两组第一卡块(11)与卡盘(8)配合连接，提绳(12)安装在渗透膜(9)顶端。
2.如权利要求1所述的一种反渗透水处理装置，其特征在于，还包括检修盖(13)、两组卡槽(14)、搭板(15)和两组第二卡块(16)，箱体(1)顶端连通设置有检修口，两组卡槽(14)分别安装在检修盖(13)前端和后端，搭板(15)安装在处理腔上部，两组第二卡块(16)分别安装在两组卡槽(14)内部，检修口内部设置有环形槽，两组第二卡块(16)与环形槽配合连接。
3.如权利要求2所述的一种反渗透水处理装置，其特征在于，还包括把手(18)，检修盖(13)顶端设置有把手槽(17)，把手(18)可转动安装在把手槽(17)内部。
4.如权利要求2所述的一种反渗透水处理装置，其特征在于，还包括密封垫(19)，密封垫(19)安装在检修盖(13)底端。
5.如权利要求1所述的一种反渗透水处理装置，其特征在于，还包括漏斗(20)，漏斗(20)安装在箱体(1)底端，漏斗(20)输入端与箱体(1)底端连通，排污管(6)安装在漏斗(20)输出端。
6.如权利要求1所述的一种反渗透水处理装置，其特征在于，还包括四组支腿(21)、四组螺杆(22)和四组垫片(23)，四组支腿(21)分别安装在箱体(1)底端左前侧、右前侧、左后侧和右后侧，四组支腿(21)底端均设置有螺纹孔，四组螺杆(22)分别与四组支腿(21)内螺纹孔螺装连接，四组螺杆(22)底端分别与四组垫片(23)顶端可转动连接。
7.如权利要求6所述的一种反渗透水处理装置，其特征在于，所述四组垫片(23)底端均设置有防滑垫。
8.如权利要求3所述的一种反渗透水处理装置，其特征在于，所述把手槽(17)和把手(18)均设置有两组。
说明书
一种反渗透水处理装置
技术领域
本实用新型涉及污水处理的技术领域，特别是涉及一种反渗透水处理装置。
背景技术
众所周知，污水处理为使污水达到排入某一水体或再次使用的水质要求对其进行净化的过程。污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。但是现有对污水处理的装置其不便将污水和其中杂质彻底分离，从而导致其处理效果较差，实用性较低。
实用新型内容
为解决上述技术问题，本实用新型提供一种可以对污水和其中的杂质进行彻底分离，从而提高其污水处理的效果，也提高其实用性的反渗透水处理装置。
本实用新型的一种反渗透水处理装置，包括箱体、第一固定架、控制面板、进水管、出水管、第二固定架、卡盘、渗透膜、支撑架和提绳，箱体内部设置有处理腔，控制面板通过第一固定架安装在箱体前端，进水管输出端穿过箱体左端下部与处理腔相通，出水管输入端穿过箱体右端上部与处理腔相通，箱体底端连通设置有排污管，卡盘通过第二固定架固定在处理腔上部，渗透膜顶端与支撑架底端连接，支撑架外侧设置有两组第一卡块，两组第一卡块与卡盘配合连接，提绳安装在渗透膜顶端。
本实用新型的一种反渗透水处理装置，还包括检修盖、两组卡槽、搭板和两组第二卡块，箱体顶端连通设置有检修口，两组卡槽分别安装在检修盖前端和后端，搭板安装在处理腔上部，两组第二卡块分别安装在两组卡槽内部，检修口内部设置有环形槽，两组第二卡块与环形槽配合连接。
本实用新型的一种反渗透水处理装置，还包括把手，检修盖顶端设置有把手槽，把手可转动安装在把手槽内部。
本实用新型的一种反渗透水处理装置，还包括密封垫，密封垫安装在检修盖底端。
本实用新型的一种反渗透水处理装置，还包括漏斗，漏斗安装在箱体底端，漏斗输入端与箱体底端连通，排污管安装在漏斗输出端。
本实用新型的一种反渗透水处理装置，还包括四组支腿、四组螺杆和四组垫片，四组支腿分别安装在箱体底端左前侧、右前侧、左后侧和右后侧，四组支腿底端均设置有螺纹孔，四组螺杆分别与四组支腿内螺纹孔螺装连接，四组螺杆底端分别与四组垫片顶端可转动连接。
本实用新型的一种反渗透水处理装置，所述四组垫片底端均设置有防滑垫。
本实用新型的一种反渗透水处理装置，所述把手槽和把手均设置有两组。
与现有技术相比本实用新型的有益效果为：将污水通过进水管导入至处理腔内，然后渗透膜对污水中的杂质进行阻挡，污水则经过渗透膜过滤后通过出水管排出至下一道工序中，而渗透膜阻挡下的杂质则落至处理腔底端，其杂质通过排污管排出，当渗透膜需要更换时，通过转动支撑架，使支撑架上的两组第一卡块与卡盘分离，然后通过提绳将渗透膜取出进行更换，通过设置此设备，可以对污水和其中的杂质进行彻底分离，从而提高其污水处理的效果，也提高其实用性。
