申请日2021.04.20
公开日期2021.11.09
IPC分类C02F1/00
摘要
本实用新型属于污水处理设备领域，尤其是一种污水处理全自动加药排污装置，针对现有的对污水进行处理时，需要进行加药和排污，但在加药和排污时，往往是依靠两组独立的输送装置，因此制造成本相对较高的问题，现提出如下方案，其包括底座，所述底座的顶部一侧固定安装有处理池，且底座的顶部滑动连接有输送泵，所述底座的顶部分别固定安装有第一转接罩和第二转接罩，且第一转接罩和第二转接罩之间，本实用新型通过对输送泵的位置进行调节，能够实现对处理池内进行加药和排污，所以在对处理池进行加药或排污时只需设置一组输送装置即可，因此能够降低制造成本，所以具有良好的经济性。
权利要求

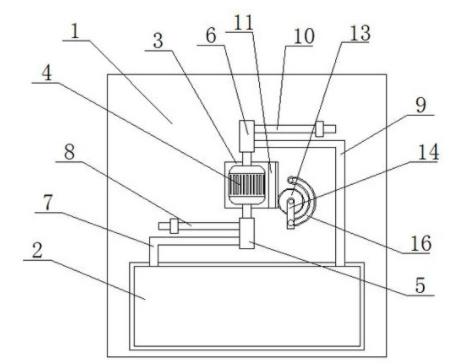

1.污水处理全自动加药排污装置，包括底座（1），其特征在于，所述底座（1）的顶部一侧固定安装有处理池（2），且底座（1）的顶部滑动连接有输送泵（4），所述底座（1）的顶部分别固定安装有第一转接罩（5）和第二转接罩（6），且第一转接罩（5）和第二转接罩（6）之间，所述输送泵（4）的排水端和进水端分别延伸至第一转接罩（5）内和第二转接罩（6）内并均固定安装有密封板（19），且两个密封板（19）分别与第一转接罩（5）的内壁和第二转接罩（6）的内壁密封滑动连接，且密封板（19）上开设有L型孔（20），两个L型孔（20）分别与输送泵（4）的进水端和出水端相连通，所述第一转接罩（5）和第二转接罩（6）均与处理池（2）相连通。
2.根据权利要求1所述的污水处理全自动加药排污装置，其特征在于，所述第一转接罩（5）的一侧分别固定连通有进药管（7）和污水管（8），且进药管（7）的一端延伸至处理池（2）内并与处理池（2）的一侧底部内壁密封固定连接，所述第二转接罩（6）的一侧分别固定安装有输药管（10）和排污管（9），且排污管（9）的一端延伸至处理池（2）内并与处理池（2）的一侧底部内壁固定连接，所述底座（1）的顶部转动连接有支撑轴（12），且支撑轴（12）与输送泵（4）传动连接。
3.根据权利要求1所述的污水处理全自动加药排污装置，其特征在于，所述底座（1）的顶部滑动连接有滑板（3），且输送泵（4）固定安装在滑板（3）的顶部，所述滑板（3）的一侧固定安装有齿条（11），且支撑轴（12）上固定套设有齿轮（13），所述齿轮（13）与齿条（11）相啮合。
4.根据权利要求1所述的污水处理全自动加药排污装置，其特征在于，所述底座（1）的顶部固定安装有弧型罩（16），且支撑轴（12）的顶端固定安装有连接板（14），所述连接板（14）上滑动连接有卡杆（15），且卡杆（15）延伸至弧型罩（16）内并分别与弧型罩（16）的底部两侧内壁活动卡装。
5.根据权利要求4所述的污水处理全自动加药排污装置，其特征在于，所述弧型罩（16）的底部内壁上对称开设有两个卡槽（17），且卡杆（15）的底端与两个卡槽（17）活动卡装。
6.根据权利要求4所述的污水处理全自动加药排污装置，其特征在于，所述卡杆（15）上套设有位于连接板（14）下方的压缩弹簧（18），且压缩弹簧（18）的顶端和底端分别与连接板（14）的底部和卡杆（15）固定连接。
说明书
污水处理全自动加药排污装置
技术领域
本实用新型涉及污水处理设备技术领域，尤其涉及一种污水处理全自动加药排污装置。
背景技术
现代社会对环境保护非常重视，国家也将环境保护作为首要任务，污水处理一直是国家、企业及个人很关心的一个问题，其中生活污水分散比较广泛，分散点光，污染较严重，如个人住所，学校，酒店等，如果这些污水未经过处理，直接排放进环境中，必然对环境产生污染，针对这类污染，生产出污水处理设备对污染进行有效的控制；
目前在对污水进行处理时，需要进行加药和排污，但在加药和排污时，往往是依靠两组独立的输送装置，因此制造成本相对较高，所以我们提出污水处理全自动加药排污装置，用于解决上述所提出的问题。
实用新型内容
本实用新型的目的是为了解决现有技术中存在对污水进行处理时，需要进行加药和排污，但在加药和排污时，往往是依靠两组独立的输送装置，因此制造成本相对较高的缺点，而提出的污水处理全自动加药排污装置。
为了实现上述目的，本实用新型采用了如下技术方案：
污水处理全自动加药排污装置，包括底座，所述底座的顶部一侧固定安装有处理池，且底座的顶部滑动连接有输送泵，所述底座的顶部分别固定安装有第一转接罩和第二转接罩，且第一转接罩和第二转接罩之间，所述输送泵的排水端和进水端分别延伸至第一转接罩内和第二转接罩内并均固定安装有密封板，且两个密封板分别与第一转接罩的内壁和第二转接罩的内壁密封滑动连接，且密封板上开设有L型孔，两个L型孔分别与输送泵的进水端和出水端相连通，所述第一转接罩和第二转接罩均与处理池相连通。
优选的，所述第一转接罩的一侧分别固定连通有进药管和污水管，且进药管的一端延伸至处理池内并与处理池的一侧底部内壁密封固定连接，所述第二转接罩的一侧分别固定安装有输药管和排污管，且排污管的一端延伸至处理池内并与处理池的一侧底部内壁固定连接，所述底座的顶部转动连接有支撑轴，且支撑轴与输送泵传动连接，通过设置的进药管和输药管能够实现向处理池内输送药液，并且通过设置的污水管和排污管能够方便利用输送泵将处理池内的污垢快速排出。
优选的，所述底座的顶部滑动连接有滑板，且输送泵固定安装在滑板的顶部，所述滑板的一侧固定安装有齿条，且支撑轴上固定套设有齿轮，所述齿轮与齿条相啮合，可在支撑轴发生转动时，能够带动输送泵进行横向移动。
优选的，所述底座的顶部固定安装有弧型罩，且支撑轴的顶端固定安装有连接板，所述连接板上滑动连接有卡杆，且卡杆延伸至弧型罩内并分别与弧型罩的底部两侧内壁活动卡装，可对输送泵进行定位。
优选的，所述弧型罩的底部内壁上对称开设有两个卡槽，且卡杆的底端与两个卡槽活动卡装，能够对卡杆进行准确的定位，能够防止支撑轴随意发生移动。
优选的，所述卡杆上套设有位于连接板下方的压缩弹簧，且压缩弹簧的顶端和底端分别与连接板的底部和卡杆固定连接，可对卡杆进行弹性限位，以此能够保证卡杆分别与两个卡槽稳定卡装。
本实用新型中的有益效果：
1、本实用新型中，在需进行加药时，此时可转动连接板能够带动支撑轴进行转动，在支撑轴进行转动时，可通过齿轮和齿条的传动啮合，能够带动滑板进行横向移动，以此能够带动输送泵进行移动，直至两个L型孔分别与进药管和输药管相连通，此时可使得卡杆移动至其中一个卡槽的上方，处于受力状态下的压缩弹簧可推动卡杆向下移动卡槽内，即可对输送泵进行稳定限位，之后可启动输送泵，便可将输药管内的药液输送至进药管内，之后药液可流进处理池内；
2、本实用新型中，在需要对处理池排污时，此时可反向转动连接板，此时带动输送泵反向移动，直至两个L型孔分别与排污管和污水管相连通，之后通过启动输送泵，即可将处理池内的污垢抽出；
本实用新型通过对输送泵的位置进行调节，能够实现对处理池内进行加药和排污，所以在对处理池进行加药或排污时只需设置一组输送装置即可，因此能够降低制造成本，所以具有良好的经济性。
