申请日2021.01.14
公开（公告）日2021.10.08
IPC分类号C02F9/14; C02F3/12; C02F3/10; C02F3/28
摘要
本实用新型公开了一种MBR一体化污水处理设备，涉及污水处理技术领域，一种MBR一体化污水处理设备，包括外框架、污水排放口和沉淀池，外框架的下表面固定连接有污水排放口，外框架的上端焊接有加药装置，加药装置的下表面固定安装有喷淋头，外框架的背面固定连接有沉淀池，沉淀池的背面固定连接有出水口，沉淀池的内部下方固定安装设置有气管，沉淀池的右侧固定安装有过滤板，通过设置转轴和滚刷，滚刷的外壁与第一平面膜、第二平面膜和第三平面膜的外壁贴合，转轴连接电机，电机启动时带动转轴转动，转轴转动带动滚刷转动，刮除第一平面膜、第二平面膜和第三平面膜外壁的杂质，便于第一平面膜、第二平面膜和第三平面膜的清理。
权利要求书

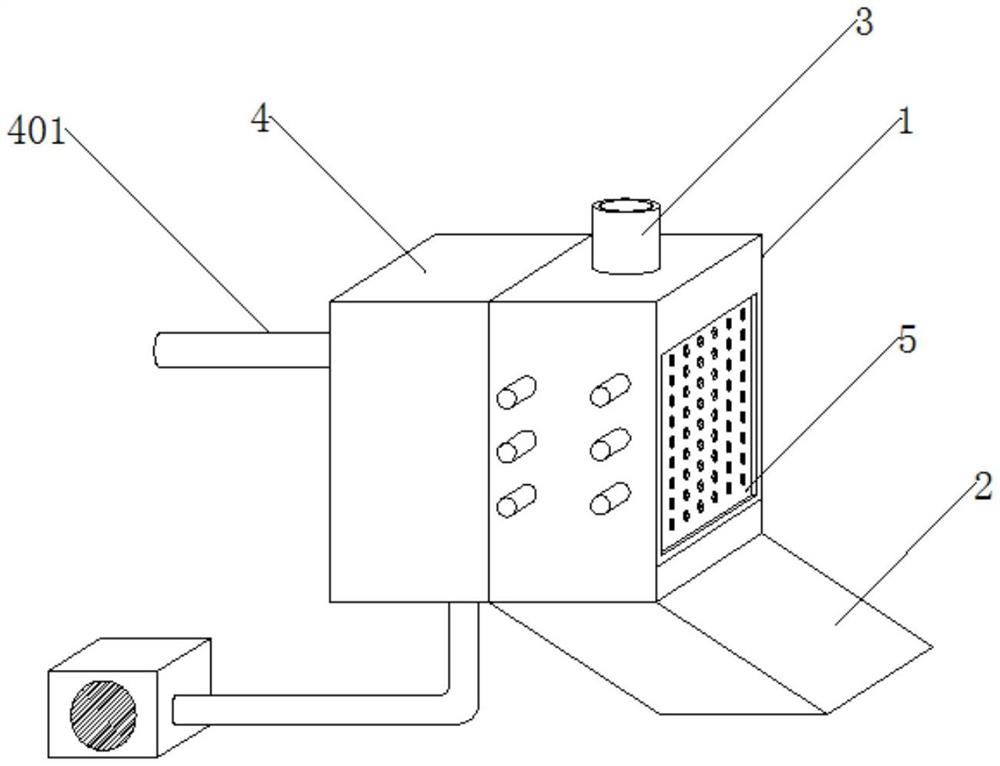

1.一种MBR一体化污水处理设备，包括外框架(1)、污水排放口(2)和沉淀池(4)，其特征在于：所述外框架(1)的下表面固定连接有污水排放口(2)，所述外框架(1)的上端焊接有加药装置(3)，所述加药装置(3)的下表面固定安装有喷淋头(301)，所述外框架(1)的背面固定连接有沉淀池(4)，所述沉淀池(4)的背面固定连接有出水口(401)，所述沉淀池(4)的内部下方固定安装设置有气管(402)，所述沉淀池(4)的右侧固定安装有过滤板(403)，所述气管(402)的下表面固定连接有管道(404)，所述管道(404)的末端固定连接有鼓风机(405)，所述外框架(1)的内部从右到左依次嵌入设置有第一平面膜(5)、第二平面膜(6)和第三平面膜(7)，所述第一平面膜(5)、第二平面膜(6)和第三平面膜(7)的外壁均开设有孔洞(501)，所述外框架(1)的外壁转动连接有转轴(8)，所述转轴(8)的外壁固定连接有滚刷(801)。
2.根据权利要求1所述的一种MBR一体化污水处理设备，其特征在于：所述转轴(8)共设置有六根，相应的滚刷(801)共设置有六个，且转轴(8)和滚刷(801)每三个一组，总共有两组。
3.根据权利要求1所述的一种MBR一体化污水处理设备，其特征在于：所述第一平面膜(5)、第二平面膜(6)和第三平面膜(7)之间均留有空隙，且空隙的宽度大于滚刷(801)的直径。
4.根据权利要求1所述的一种MBR一体化污水处理设备，其特征在于：所述喷淋头(301)共设置有两个，且两个喷淋头(301)分别对应两组滚刷(801)，并且喷淋头(301)位于滚刷(801)的正上方。
5.根据权利要求1所述的一种MBR一体化污水处理设备，其特征在于：所述外框架(1)的下端中空设置，与污水排放口(2)配套设置。
6.根据权利要求1所述的一种MBR一体化污水处理设备，其特征在于：所述第一平面膜(5)、第二平面膜(6)和第三平面膜(7)外壁的孔洞(501)从右到左依次变小。
7.根据权利要求1所述的一种MBR一体化污水处理设备，其特征在于：所述第三平面膜(7)的背面与过滤板(403)的外壁紧密贴合。
说明书
一种MBR一体化污水处理设备
技术领域
本实用新型涉及污水处理技术领域，具体为一种MBR一体化污水处理设备。
背景技术
在污水处理，水资源再利用领域，MBR又称膜生物反应器(MembraneBio-Reactor)，是一种由膜分离单元与生物处理单元相结合的新型水处理技术,按照膜的结构可分为平板膜、管状膜和中空纤维膜等，按膜孔径可划分为微滤膜、超滤膜、纳滤膜、反渗透膜等。
现有技术存在以下不足：现有的MBR一体化污水处理设备，在对污水过滤的同时，污水中的杂质容易吸附在平面膜的外壁，不易清理，且MBR装置内残留的污渍过多易产生恶臭。
实用新型内容
本实用新型的目的在于提供一种MBR一体化污水处理设备，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种MBR一体化污水处理设备，包括外框架、污水排放口和沉淀池，所述外框架的下表面固定连接有污水排放口，所述外框架的上端焊接有加药装置，所述加药装置的下表面固定安装有喷淋头，所述外框架的背面固定连接有沉淀池，所述沉淀池的背面固定连接有出水口，所述沉淀池的内部下方固定安装设置有气管，所述沉淀池的右侧固定安装有过滤板，所述气管的下表面固定连接有管道，所述管道的末端固定连接有鼓风机，所述外框架的内部从右到左依次嵌入设置有第一平面膜、第二平面膜和第三平面膜，所述第一平面膜、第二平面膜和第三平面膜的外壁均开设有孔洞，所述外框架的外壁转动连接有转轴，所述转轴的外壁固定连接有滚刷。
优选的，所述转轴共设置有六根，相应的滚刷共设置有六个，且转轴和滚刷每三个一组，总共有两组。
优选的，所述第一平面膜、第二平面膜和第三平面膜之间均留有空隙，且空隙的宽度大于滚刷的直径。
优选的，所述喷淋头共设置有两个，且两个喷淋头分别对应两组滚刷，并且喷淋头位于滚刷的正上方。
优选的，所述外框架的下端中空设置，与污水排放口配套设置。
优选的，所述第一平面膜、第二平面膜和第三平面膜外壁的孔洞从右到左依次变小。
优选的，所述第三平面膜的背面与过滤板的外壁紧密贴合。
与现有技术相比，本实用新型的有益效果是：
(1)、一种MBR一体化污水处理设备，通过设置转轴和滚刷，滚刷的外壁与第一平面膜、第二平面膜和第三平面膜的外壁贴合，转轴连接电机，电机启动时带动转轴转动，转轴转动带动滚刷转动，刮除第一平面膜、第二平面膜和第三平面膜外壁的杂质，便于第一平面膜、第二平面膜和第三平面膜的清理。
(2)、一种MBR一体化污水处理设备，通过设置加药装置和喷淋头，药水从加药装置加入，沿着喷淋头喷出，对进入外框架内部的污水喷洒，水雾与污水中的恶臭颗粒结合，向下掉落沿着污水排放口排出，药水喷出的同时冲洗滚刷和第一平面膜、第二平面膜与第三平面膜的杂质，便于其清洗。
(3)、一种MBR一体化污水处理设备，通过设置第一平面膜、第二平面膜和第三平面膜，污水从右到左依次经过第一平面膜、第二平面膜和第三平面膜外壁的孔洞，第一平面膜、第二平面膜和第三平面膜外壁的孔洞从右到左依次变小，对污水多重过滤，使经过第三平面膜后的水更为干净。
