申请日2021.02.27
公开日期2021.11.02
IPC分类C02F1/52;C02F1/32;C02F9/12;C02F7/00
摘要
本实用新型公开了一体化污水处理设备微孔曝气装置，包括处理箱，处理箱的顶部贯穿设置有曝气管，曝气管的两侧和底部均设置有曝气机构，曝气机构包括有支管，支管的顶部焊接有若干导气管，支管的底部和导气管的两侧与顶端均设置有曝气盘，曝气盘的顶部设置有若干微型孔，处理箱的内部焊接有隔板，隔板的一侧和处理箱内壁之间设置有双层过滤网，处理箱的内壁通过螺栓安装有隔离网，隔离网的顶部设置有填充物，处理箱的内部通过螺栓安装有隔离板，隔离板的顶部贯穿连接有连通管。本实用新型使得曝气盘输入的空气充分与污水进行混合，提高污水曝气的质量，提高空气充分与污水进行混合的充分性，提高对污水处理的质量。
权利要求

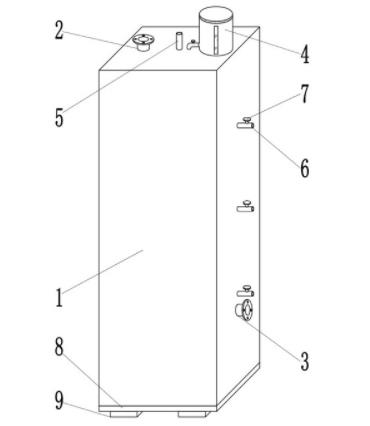

1.一体化污水处理设备微孔曝气装置，包括处理箱（1），其特征在于，所述处理箱（1）的顶部贯穿设置有曝气管（5），所述曝气管（5）的两侧和底部均设置有曝气机构（16），所述曝气机构（16）包括有支管（18），所述支管（18）的顶部焊接有若干导气管（20），所述支管（18）的底部和导气管（20）的两侧与顶端均设置有曝气盘（19），所述曝气盘（19）的顶部设置有若干微型孔（21），所述处理箱（1）的内部焊接有隔板（10），所述隔板（10）的一侧和处理箱（1）内壁之间设置有双层过滤网（12），所述处理箱（1）的内壁通过螺栓安装有隔离网（11），所述隔离网（11）的顶部设置有填充物（13），所述处理箱（1）的内部通过螺栓安装有隔离板（14），所述隔离板（14）的顶部贯穿连接有连通管（15）。
2.根据权利要求1所述的一体化污水处理设备微孔曝气装置，其特征在于，所述处理箱（1）的顶部设置有储药罐（4），储药罐（4）的一侧焊接有添药管（24），所述添药管（24）的一端与处理箱（1）的内部连通，所述添药管（24）的顶部转动连接有阀门（25）。
3.根据权利要求2所述的一体化污水处理设备微孔曝气装置，其特征在于，所述储药罐（4）的一侧设置有观察窗（26），所述储药罐（4）的顶部外壁开有外螺纹（27），所述外螺纹（27）的外部螺纹连接有螺纹盖（28）。
4.根据权利要求1所述的一体化污水处理设备微孔曝气装置，其特征在于，所述处理箱（1）的顶部焊接有进水管（2），所述处理箱（1）的一侧焊接有排水管（3），且其中一个隔离板（14）的底部通过螺栓安装有紫外线灭菌灯（17）。
5.根据权利要求4所述的一体化污水处理设备微孔曝气装置，其特征在于，所述进水管（2）和排水管（3）的一端焊接有法兰盘（22），所述法兰盘（22）的一侧开有固定孔（23）。
6.根据权利要求1所述的一体化污水处理设备微孔曝气装置，其特征在于，所述处理箱（1）的一侧焊接有若干排污管（6），所述排污管（6）的顶部转动连接有排污阀（7）。
7.根据权利要求1所述的一体化污水处理设备微孔曝气装置，其特征在于，所述处理箱（1）的底部通过螺栓安装有底板（8），所述底板（8）的底部焊接有支撑腿（9）。
说明书
一体化污水处理设备微孔曝气装置
技术领域
本实用新型涉及污水处理技术领域，尤其涉及一体化污水处理设备微孔曝气装置。
背景技术
一体化生活污水处理是集中处理污水的主要方式之一，就是在农村建设污水处理厂。污水处理一体化设备具备物理过滤、生物降解以及植物截留等工艺，有效去除有机物质同时，可以通过水生植物与微生物的协做以达到去除N和P的目的；特别适用于农村生活污水、河道和自然湖泊水系的处理与回用等工程，在污水处理时需要用到曝气装置，曝气装置是指废水活性污泥法水处理过程中向曝气池供氧的设备。
现有技术中的污水处理设备曝气装置，存在以下问题：输入的空气充分与污水进行混合相对不充分，导致污水曝气的质量较差，空气充分与污水进行混合的充分性相对较差，对污水处理的质量相对较差。因此，亟需设计一体化污水处理设备微孔曝气装置来解决上述问题。
发明内容
本实用新型的目的是为了解决现有技术中存在的输入的空气充分与污水进行混合相对不充分，导致污水曝气的质量较差的缺点，而提出的一体化污水处理设备微孔曝气装置。
为了实现上述目的，本实用新型采用了如下技术方案：一体化污水处理设备微孔曝气装置，包括处理箱，所述处理箱的顶部贯穿设置有曝气管，所述曝气管的两侧和底部均设置有曝气机构，所述曝气机构包括有支管，所述支管的顶部焊接有若干导气管，所述支管的底部和导气管的两侧与顶端均设置有曝气盘，所述曝气盘的顶部设置有若干微型孔，所述处理箱的内部焊接有隔板，所述隔板的一侧和处理箱内壁之间设置有双层过滤网，所述处理箱的内壁通过螺栓安装有隔离网，所述隔离网的顶部设置有填充物，所述处理箱的内部通过螺栓安装有隔离板，所述隔离板的顶部贯穿连接有连通管。
上述技术方案的关键构思在于：输入的空气充分与污水进行充分混合，提高污水曝气的质量、提高对污水处理的质量。
进一步的，所述处理箱的顶部设置有储药罐，储药罐的一侧焊接有添药管，所述添药管的一端与处理箱的内部连通，所述添药管的顶部转动连接有阀门。
进一步的，所述储药罐的一侧设置有观察窗，所述储药罐的顶部外壁开有外螺纹，所述外螺纹的外部螺纹连接有螺纹盖。
进一步的，所述处理箱的顶部焊接有进水管，所述处理箱的一侧焊接有排水管，且其中一个隔离板的底部通过螺栓安装有紫外线灭菌灯。
进一步的，所述进水管和排水管的一端焊接有法兰盘，所述法兰盘的一侧开有固定孔。
进一步的，所述处理箱的一侧焊接有若干排污管，所述排污管的顶部转动连接有排污阀。
进一步的，所述处理箱的底部通过螺栓安装有底板，所述底板的底部焊接有支撑腿。
本实用新型的有益效果为：
1.通过设置的曝气机构，曝气机构上的曝气盘采用立体分部，使得曝气盘输入的空气充分与污水进行充分混合，提高污水曝气的质量，曝气盘上的微型孔能使进入到污水的空气进行微孔曝气，提高空气充分与污水进行混合的充分性。
2.通过设置的双层过滤网和填充物，双层过滤网能对通过进水管进入到处理箱内的污水起到初步过滤作用，避免杂物堵塞隔离网和填充物，提高污水处理时的流畅性，填充物能对处理的污水起到过滤作用，提高对污水处理的质量。
3.通过设置的储药罐和添药管，储药罐用于储存污水处理用到药剂，打开阀门，能将储药罐内的药剂通过添药管输送到处理箱内与污水混合，添加的药剂能提高对污水处理的质量。
4.通过设置的紫外线灭菌灯和排污管，紫外线灭菌灯能对过滤之后排出的污水进行紫外线灭菌，提高排出污水的质量，排污管能对沉淀在隔离板上的污泥进行排出处理箱。
