申请日2021.03.22
公开日期2021.11.09
IPC分类C02F3/12
摘要
本实用新型公开了一种动态平衡MBR膜组件，具体涉及污水处理技术领域，包括一号管道和二号管道，所述一号管道和二号管道的内部均设有固定装置，所述一号管道和二号管道相对的一侧表面通过固定装置固定连接有MBR膜组件，所述一号管道和二号管道不相对的一侧表面均固定连接有固定架，所述固定架顶部的内侧固定连接有震动装置，所述固定架底部的内侧开设有T型槽，所述固定装置包括两个螺套，两个所述螺套固定连接在一号管道和二号管道内壁的左侧，所述螺套的内部螺纹连接有一号螺杆。本实用新型通过固定装置实现MBR膜组件安装和拆卸更加方便，通过震动装置实现对MBR膜组件的拍打，提高清洗效率。
权利要求

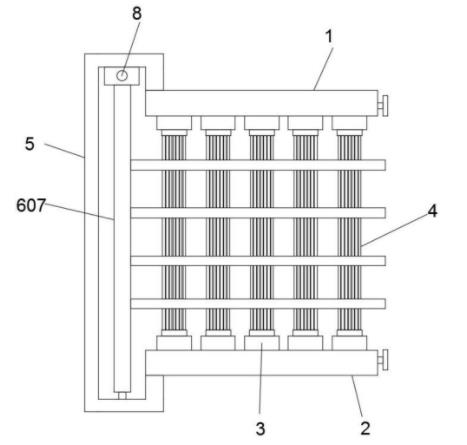

1.一种动态平衡MBR膜组件，包括一号管道(1)和二号管道(2)，其特征在于：所述一号管道(1)和二号管道(2)的内部均设有固定装置(3)，所述一号管道(1)和二号管道(2)相对的一侧表面通过固定装置(3)固定连接有MBR膜组件(4)，所述一号管道(1)和二号管道(2)不相对的一侧表面均固定连接有固定架(5)，所述固定架(5)顶部的内侧固定连接有震动装置(6)，所述固定架(5)底部的内侧开设有T型槽(7)，所述固定装置(3)包括两个螺套(301)，两个所述螺套(301)固定连接在一号管道(1)和二号管道(2)内壁的左侧，所述螺套(301)的内部螺纹连接有一号螺杆(302)。
2.根据权利要求1所述的一种动态平衡MBR膜组件，其特征在于：所述一号管道(1)和二号管道(2)内壁的顶部和底部均固定连接有卡接槽(303)，所述卡接槽(303)的内部卡接有卡接杆(304)，所述卡接杆(304)的另一端很粗安设于一号管道(1)和二号管道(2)并固定连接有固定座(305)，所述一号螺杆(302)的一端穿设于卡接杆(304)，所述一号螺杆(302)远离螺套(301)的一端穿设于一号管道(1)和二号管道(2)并固定连接有手柄(306)。
3.根据权利要求2所述的一种动态平衡MBR膜组件，其特征在于：所述固定座(305)的内部滑动连接有固定块(307)，所述固定块(307)左右两侧开设有限位槽(308)，所述固定座(305)内壁的左右两侧开设有活动槽(309)，所述活动槽(309)的内壁固定连接有一号弹簧(310)，所述一号弹簧(310)的另一端固定连接有限位块(311)，所述固定块(307)的表面与MBR膜组件(4)固定连接。
4.根据权利要求3所述的一种动态平衡MBR膜组件，其特征在于：所述震动装置(6)包括安装箱(601)，所述安装箱(601)与固定架(5)固定连接，所述安装箱(601)的正面固定连接有连接箱(602)，所述连接箱(602)内壁的底部固定连接有旋转电机(603)，所述安装箱(601)的内壁固定连接有轴承(604)，所述旋转电机(603)的输出轴通过联轴器固定连接有二号螺杆(605)。
5.根据权利要求4所述的一种动态平衡MBR膜组件，其特征在于：所述二号螺杆(605)远离旋转电机(603)的一端穿设于安装箱(601)的内部并与轴承(604)的内圈固定连接，所述二号螺杆(605)的表面螺纹连接有两个滑套(606)，两个所述滑套(606)的下表面均固定连接有移动杆(607)，两个所述移动杆(607)的另一端均穿设于安装箱(601)并固定连接有T型块(608)，所述T型块(608)滑动在T型槽(7)的内部。
6.根据权利要求5所述的一种动态平衡MBR膜组件，其特征在于：所述安装箱(601)内壁的左侧固定连接有滑槽(609)，所述滑槽(609)的内部滑动连接有滑杆(610)，所述滑杆(610)另一端与滑套(606)固定连接，所述移动杆(607)的右侧表面固定连接有两个震动板(611)，两个所述震动板(611)相对的一侧表面均固定连接有二号弹簧(612)，所述震动板(611)与MBR膜组件(4)相接触。
7.根据权利要求6所述的一种动态平衡MBR膜组件，其特征在于：所述连接箱(602)的正面固定连接有控制按钮(8)，所述控制按钮(8)的输入端与外部电源电性连接，所述控制按钮(8)的输出端与旋转电机(603)电性连接。
说明书
一种动态平衡MBR膜组件
技术领域
本实用新型涉及污水处理技术领域，更具体地说，本实用新型涉及一种动态平衡MBR膜组件。
背景技术
在污水处理，水资源再利用领域，MBR又称膜生物反应器，是一种由膜分离单元与生物处理单元相结合的新型水处理技术。按照膜的结构可分为平板膜、管状膜和中空纤维膜等，按膜孔径可划分为微滤膜、超滤膜、纳滤膜、反渗透膜等。
MBR膜组件在使用的过程中，膜丝的表面会堆积泥污，随着泥污的堆积，使MBR膜组件的透水性逐渐降低，对膜丝进行清洗时，一般都是由人工进行冲洗敲打，清洗效率较低，同时在清洗时，需要对MBR膜组件进行拆卸，一般的 MBR膜组件安装拆卸较为麻烦，因此设计出一种动态平衡MBR膜组件。
实用新型内容
为了克服现有技术的上述缺陷，本实用新型的实施例提供一种动态平衡 MBR膜组件，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种动态平衡MBR膜组件，包括一号管道和二号管道，所述一号管道和二号管道的内部均设有固定装置，所述一号管道和二号管道相对的一侧表面通过固定装置固定连接有 MBR膜组件，所述一号管道和二号管道不相对的一侧表面均固定连接有固定架，所述固定架顶部的内侧固定连接有震动装置，所述固定架底部的内侧开设有T型槽，所述固定装置包括两个螺套，两个所述螺套固定连接在一号管道和二号管道内壁的左侧，所述螺套的内部螺纹连接有一号螺杆。
进一步的，所述一号管道和二号管道内壁的顶部和底部均固定连接有卡接槽，所述卡接槽的内部卡接有卡接杆，所述卡接杆的另一端很粗安设于一号管道和二号管道并固定连接有固定座，所述一号螺杆的一端穿设于卡接杆，所述一号螺杆远离螺套的一端穿设于一号管道和二号管道并固定连接有手柄。
进一步的，所述固定座的内部滑动连接有固定块，所述固定块左右两侧开设有限位槽，所述固定座内壁的左右两侧开设有活动槽，所述活动槽的内壁固定连接有一号弹簧，所述一号弹簧的另一端固定连接有限位块，所述固定块的表面与MBR膜组件固定连接。
进一步的，所述震动装置包括安装箱，所述安装箱与固定架固定连接，所述安装箱的正面固定连接有连接箱，所述连接箱内壁的底部固定连接有旋转电机，所述安装箱的内壁固定连接有轴承，所述旋转电机的输出轴通过联轴器固定连接有二号螺杆。
进一步的，所述二号螺杆远离旋转电机的一端穿设于安装箱的内部并与轴承的内圈固定连接，所述二号螺杆的表面螺纹连接有两个滑套，两个所述滑套的下表面均固定连接有移动杆，两个所述移动杆的另一端均穿设于安装箱并固定连接有T型块，所述T型块滑动在T型槽的内部。
进一步的，所述安装箱内壁的左侧固定连接有滑槽，所述滑槽的内部滑动连接有滑杆，所述滑杆另一端与滑套固定连接，所述移动杆的右侧表面固定连接有两个震动板，两个所述震动板相对的一侧表面均固定连接有二号弹簧，所述震动板与MBR膜组件相接触。
进一步的，所述连接箱的正面固定连接有控制按钮，所述控制按钮的输入端与外部电源电性连接，所述控制按钮的输出端与旋转电机电性连接。
本实用新型的技术效果和优点：
1、与现有技术相比，通过把设置的固定块卡接在固定座的内部，通过一号弹簧的弹力把限位块卡接在限位槽的内部，使固定块固定在固定座的内部，在把卡接杆插入一号管道和二号管道内部的卡接槽的内部，在把一号螺杆穿过卡接杆转动在螺套的内部，从而实现对MBR膜组件整体的固定，更便于安装和拆卸。
2、与现有技术相比，通过设置的旋转电机带动二号螺杆的转动，二号螺杆的转动带动了滑套的滑动，滑套的滑动带动了滑杆的滑动，同时带动了移动杆的滑动，移动杆带动了震动板的滑动，通过震动板对MBR膜组件的拍打，从而实现了清洗，有效提高清洗效率。
