申请日2021.01.08
公开（公告）日2021.10.26
IPC分类号C02F3/28; C02F101/16
摘要
本实用新型属于脱氮设备领域，尤其是一种反硝化生物脱氮设备，针对现有的填料容易团聚，使得污水与填料之间接触不够充分，从而影响污水的反硝化脱氮处理效果的问题，现提出如下方案，其包括反硝化池，所述反硝化池的一侧内壁上固定连接有内框，内框内设置有三个承托板，位于下方两个承托板的顶部均固定连接有两个连杆，对应的两个连杆顶部与相邻承托板的底部固定连接，相连的两个承托板之间设置有填料，内框的两侧内壁上固定连接有同一个安装板，安装板的顶部开设有第一延伸孔。本实用新型实用性好，使得填料不会全部团聚堆积在一起，从而使得污水与填料之间的接触更加充分，提高脱氮处理效果，满足使用需要。
权利要求书

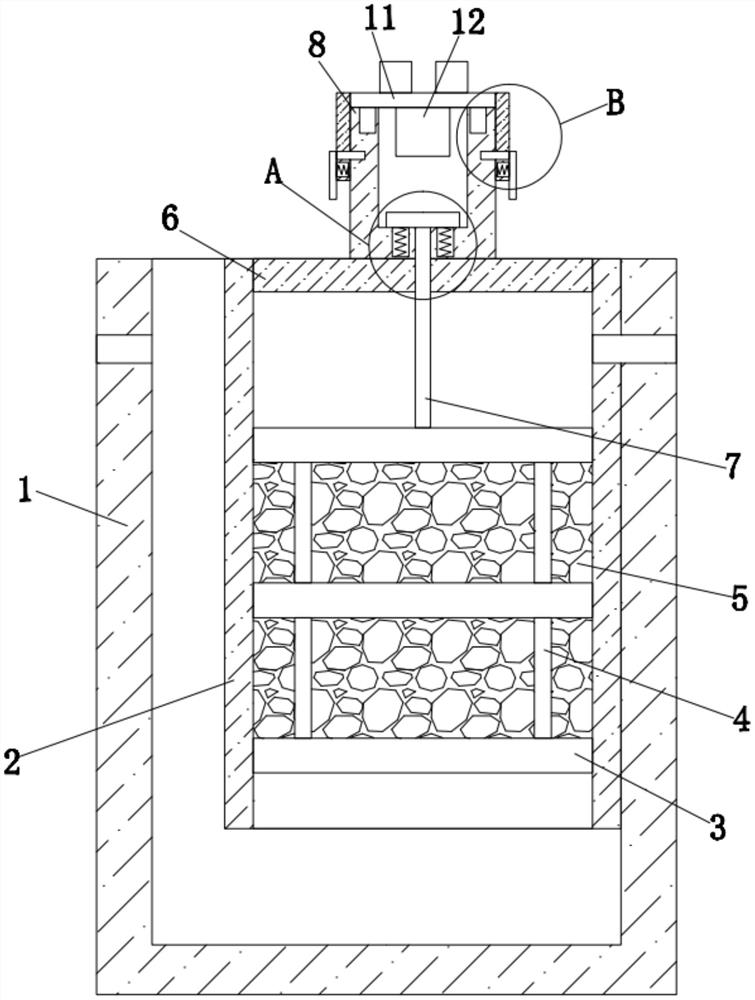

1.一种反硝化生物脱氮设备，包括反硝化池(1)，其特征在于，所述反硝化池(1)的一侧内壁上固定连接有内框(2)，内框(2)内设置有三个承托板(3)，位于下方两个承托板(3)的顶部均固定连接有两个连杆(4)，对应的两个连杆(4)顶部与相邻承托板(3)的底部固定连接，相连的两个承托板(3)之间设置有填料(5)，内框(2)的两侧内壁上固定连接有同一个安装板(6)，安装板(6)的顶部开设有第一延伸孔，第一延伸孔内滑动安装有延伸板(7)，延伸板(7)的底部与最上方承托板(3)的顶部固定连接，安装板(6)的顶部固定连接有盒体(8)，延伸板(7)的顶部固定连接有铁块(9)，铁块(9)的底部固定连接有两个第一弹簧(10)，盒体(8)的底部内壁上开设有两个第一弹簧槽，第一弹簧(10)的底端固定连接于第一弹簧槽的底部内壁上，盒体(8)的顶部接触有顶板(11)，顶板(11)的底部固定连接有电磁铁(12)，顶板(11)的底部固定连接有两个适配板(13)，盒体(8)的顶部开设有两个适配槽，适配板(13)与适配槽相卡装，顶板(11)的两侧均固定连接有接触板(14)，接触板(14)的一侧开设有方块孔，方块孔内滑动安装有方块板(15)，盒体(8)的两侧均开设有方块槽，方块板(15)与方块槽相卡装，两个方块板(15)相互远离的一侧均固定连接有手拉板(16)，两个手拉板(16)相互靠近的一侧均焊接有第二弹簧(17)，盒体(8)的两侧均开设有第二弹簧槽，两个第二弹簧(17)相互靠近的一端分别焊接于两个第二弹簧槽相互靠近的一侧内壁上。
2.根据权利要求1所述的一种反硝化生物脱氮设备，其特征在于，所述顶板(11)的顶部固定连接有计时器和控制器，计时器和电磁铁(12)均与控制器电性连接。
3.根据权利要求1所述的一种反硝化生物脱氮设备，其特征在于，所述盒体(8)的底部开设有第二延伸孔，延伸板(7)滑动安装于第二延伸孔内。
4.根据权利要求1所述的一种反硝化生物脱氮设备，其特征在于，所述反硝化池(1)的一侧开设有进水口。
5.根据权利要求1所述的一种反硝化生物脱氮设备，其特征在于，所述反硝化池(1)的另一侧开设有第一出水口，内框(2)的一侧开设有与第一出水口相连通的第二出水口。
6.根据权利要求1所述的一种反硝化生物脱氮设备，其特征在于，所述承托板(3)的顶部开设有多个细孔。
说明书
一种反硝化生物脱氮设备
技术领域
本实用新型涉及脱氮设备技术领域，尤其涉及一种反硝化生物脱氮设备。
背景技术
随着国内对生态环境重视程度的增加，污水处理厂对污水的处理质量不断提高，其中一个重要指标是总氮(TN)。脱除总氮常采用的工程措施一般是采用反硝化池进行反硝化脱氮处理。
传统的自养反硝化脱氮系统中的反硝化池使用石英砂、陶粒等作为填料在承托板上形成填料层，但是由于填料容易团聚，使得污水与填料之间接触不够充分，从而影响污水的反硝化脱氮处理效果。
实用新型内容
本实用新型的目的是为了解决现有技术中存在填料容易团聚，使得污水与填料之间接触不够充分，从而影响污水的反硝化脱氮处理效果的缺点，而提出的一种反硝化生物脱氮设备。
为了实现上述目的，本实用新型采用了如下技术方案：
一种反硝化生物脱氮设备，包括反硝化池，所述反硝化池的一侧内壁上固定连接有内框，内框内设置有三个承托板，位于下方两个承托板的顶部均固定连接有两个连杆，对应的两个连杆顶部与相邻承托板的底部固定连接，相连的两个承托板之间设置有填料，内框的两侧内壁上固定连接有同一个安装板，安装板的顶部开设有第一延伸孔，第一延伸孔内滑动安装有延伸板，延伸板的底部与最上方承托板的顶部固定连接，安装板的顶部固定连接有盒体，延伸板的顶部固定连接有铁块，铁块的底部固定连接有两个第一弹簧，盒体的底部内壁上开设有两个第一弹簧槽，第一弹簧的底端固定连接于第一弹簧槽的底部内壁上，盒体的顶部接触有顶板，顶板的底部固定连接有电磁铁，顶板的底部固定连接有两个适配板，盒体的顶部开设有两个适配槽，适配板与适配槽相卡装，顶板的两侧均固定连接有接触板，接触板的一侧开设有方块孔，方块孔内滑动安装有方块板，盒体的两侧均开设有方块槽，方块板与方块槽相卡装，两个方块板相互远离的一侧均固定连接有手拉板，两个手拉板相互靠近的一侧均焊接有第二弹簧，盒体的两侧均开设有第二弹簧槽，两个第二弹簧相互靠近的一端分别焊接于两个第二弹簧槽相互靠近的一侧内壁上。
优选的，所述顶板的顶部固定连接有计时器和控制器，计时器和电磁铁均与控制器电性连接。
优选的，所述盒体的底部开设有第二延伸孔，延伸板滑动安装于第二延伸孔内，便于延伸板的移动。
优选的，所述反硝化池的一侧开设有进水口，便于污水进入。
优选的，所述反硝化池的另一侧开设有第一出水口，内框的一侧开设有与第一出水口相连通的第二出水口，便于污水排出。
优选的，所述承托板的顶部开设有多个细孔，便于污水通过细孔流入。
本实用新型中，所述一种反硝化生物脱氮设备，通过计时器设置电磁铁开启关闭的时间点，在到达开启时间点时，此时控制器启动电磁铁，电磁铁对铁块进行吸附，铁块对第一弹簧进行拉伸，铁块带动延伸板进行移动，延伸板带动最上方的承托板进行移动，承托板通过连杆带动下方的承托板进行移动，使得填料上移，当到达关闭时间点时，此时控制器关闭电磁铁，此时第一弹簧由于自身的弹力带动铁块进行移动，进而使得承托板回位，可以实现填料的分散，从而使得污水与填料之间的接触更加充分，提高脱氮处理效果，拉动手拉板，手拉板对第二弹簧进行拉伸，使得方块板移出方块槽，然后拉动接触板，将顶板取下，便于对顶板上的计时器、控制器和电磁铁进行维护检修。
本实用新型实用性好，使得填料不会全部团聚堆积在一起，从而使得污水与填料之间的接触更加充分，提高脱氮处理效果，满足使用需要。
