申请日2021.03.18
公开日期2021.11.09
IPC分类B01D36/04
摘要
本实用新型公开了一种高效运行的污水处理曝气沉砂池，包括池体，所述池体的两侧均固定连接有两组罗茨风机，所述罗茨风机的上端固定连接有输送管，所述输送管的一端固定连接有储气管，所述储气管的一端固定连接有若干组喷气管，所述喷气管上设置有电磁阀，所述喷气管的一端固定连接有喷头，所述喷头设置有若干组通气孔，所述储气管的内顶端固定连接有压力传感器。本实用新型中，通过设置的压力传感器，能够对储气管中的压力进行感应，能够便于人们实时监控储气管中压力的大小，通过设置的泄气阀，当储气管中的压力到达一定数值时，泄气阀打开，能够对储气管进行泄压，从而对储气管起到防护的作用。
权利要求

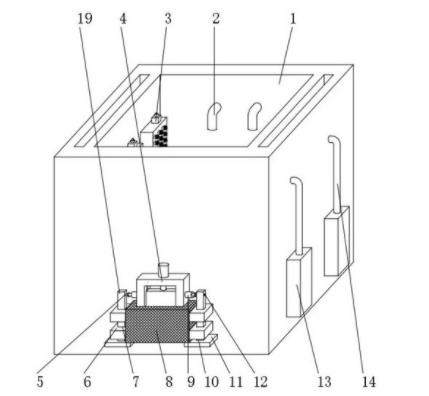

1.一种高效运行的污水处理曝气沉砂池，包括池体（1），其特征在于：所述池体（1）的两侧均固定连接有两组罗茨风机（13），所述罗茨风机（13）的上端固定连接有输送管（14），所述输送管（14）的一端固定连接有储气管（15），所述储气管（15）的一端固定连接有若干组喷气管（21），所述喷气管（21）上设置有电磁阀（16），所述喷气管（21）的一端固定连接有喷头（23），所述喷头（23）设置有若干组通气孔（20），所述储气管（15）的内顶端固定连接有压力传感器（22），所述储气管（15）的上端固定连接有泄气阀（3）；
所述池体（1）的正面开设有排水口（24），所述池体（1）的背面固定连接有电动闸板（4），所述电动闸板（4）的正面设置有过滤网罩（8），所述过滤网罩（8）的两端均固定连接有两组固定板（6），同侧的两组所述固定板（6）上均开设有第二插槽（7），所述第二插槽（7）的内部设置有定位柱（19），所述定位柱（19）上开设有第一插槽（5），所述池体（1）的正面固定连接有两组定位板（11），两组所述定位板（11）上均开设有定位槽（10），所述定位槽（10）与定位柱（19）卡接，所述电动闸板（4）的两侧均固定连接有电动推杆（9），所述电动推杆（9）的一端固定连接有卡杆（12），所述卡杆（12）与第一插槽（5）卡接。
2.根据权利要求1所述的一种高效运行的污水处理曝气沉砂池，其特征在于：两组所述定位板（11）位于过滤网罩（8）的下端。
3.根据权利要求1所述的一种高效运行的污水处理曝气沉砂池，其特征在于：所述池体（1）的背面固定连接有两组提升泵（18），所述提升泵（18）的上端固定连接有进水管（2）。
4.根据权利要求3所述的一种高效运行的污水处理曝气沉砂池，其特征在于：所述进水管（2）贯穿池体（1）的侧壁并延伸至池体（1）的内部。
5.根据权利要求1所述的一种高效运行的污水处理曝气沉砂池，其特征在于：所述池体（1）的上端设置有桥式吸砂机（17）。
6.根据权利要求1所述的一种高效运行的污水处理曝气沉砂池，其特征在于：所述输送管（14）贯穿池体（1）的侧壁并与储气管（15）连通。
7.根据权利要求1所述的一种高效运行的污水处理曝气沉砂池，其特征在于：所述排水口（24）位移电动闸板（4）的内部，所述过滤网罩（8）位于排水口（24）的正面。
8.根据权利要求1所述的一种高效运行的污水处理曝气沉砂池，其特征在于：所述电动推杆（9）位于过滤网罩（8）的上端。
说明书
一种高效运行的污水处理曝气沉砂池
技术领域
本实用新型涉及沉砂池领域，尤其涉及一种高效运行的污水处理曝气沉砂池。
背景技术
污水在迁移、流动和汇集过程中不可避免会混入泥砂。污水中的砂如果不预先沉降分离去除，则会影响后续处理设备的运行。最主要的是磨损机泵、堵塞管网，干扰甚至破坏生化处理工艺过程。沉砂池主要用于去除污水中粒径大于0.2mm，密度大于2.65t/立方米的砂粒，以保护管道、阀门等设施免受磨损和阻塞。其工作原理是以重力分离为基础，故应控制沉砂池的进水流速，使得比重大的无机颗粒下沉，而有机悬浮颗粒能够随水流带走。沉砂池主要有平流沉砂池、曝气沉砂池、旋流沉砂池等。现代设计的主要有旋流沉砂池。
现有的曝气沉沙池在使用时，在排水时，水中的沙子易跟随水的流动流出沉砂池，其次，现有的曝气沉砂池曝气装置的安全性较差，当曝气管道的压力过大时，易造成管道的破裂。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种高效运行的污水处理曝气沉砂池。
为了实现上述目的，本实用新型采用了如下技术方案：一种高效运行的污水处理曝气沉砂池，包括池体，所述池体的两侧均固定连接有两组罗茨风机，所述罗茨风机的上端固定连接有输送管，所述输送管的一端固定连接有储气管，所述储气管的一端固定连接有若干组喷气管，所述喷气管上设置有电磁阀，所述喷气管的一端固定连接有喷头，所述喷头设置有若干组通气孔，所述储气管的内顶端固定连接有压力传感器，所述储气管的上端固定连接有泄气阀；
所述池体的正面开设有排水口，所述池体的背面固定连接有电动闸板，所述电动闸板的正面设置有过滤网罩，所述过滤网罩的两端均固定连接有两组固定板，同侧的两组所述固定板上均开设有第二插槽，所述第二插槽的内部设置有定位柱，所述定位柱上开设有第一插槽，所述池体的正面固定连接有两组定位板，两组所述定位板上均开设有定位槽，所述定位槽与定位柱卡接，所述电动闸板的两侧均固定连接有电动推杆，所述电动推杆的一端固定连接有卡杆，所述卡杆与第一插槽卡接。
作为上述技术方案的进一步描述：
两组所述定位板位于过滤网罩的下端。
作为上述技术方案的进一步描述：
所述池体的背面固定连接有两组提升泵，所述提升泵的上端固定连接有进水管。
作为上述技术方案的进一步描述：
所述进水管贯穿池体的侧壁并延伸至池体的内部。
作为上述技术方案的进一步描述：
所述池体的上端设置有桥式吸砂机。
作为上述技术方案的进一步描述：
所述输送管贯穿池体的侧壁并与储气管连通。
作为上述技术方案的进一步描述：
所述排水口位移电动闸板的内部，所述过滤网罩位于排水口的正面。
作为上述技术方案的进一步描述：
所述电动推杆位于过滤网罩的上端。
本实用新型具有如下有益效果：
1、本实用新型通过设置的压力传感器，能够对储气管中的压力进行感应，能够便于人们实时监控储气管中压力的大小，通过设置的泄气阀，当储气管中的压力到达一定数值时，泄气阀打开，能够对储气管进行泄压，从而对储气管起到防护的作用。
2、本实用新型通过设置的过滤网罩，能够对流出的水进行过滤，防止流出的水造成后期处理污水装置中管道与阀门的堵塞。
3、本实用新型通过设置的固定板、定位槽、第一插槽、第二插槽、卡杆、定位板、定位柱与电动推杆，能够便于人们安装与拆卸过滤网罩。
4、本实用新型通过设置的电磁阀，能够控制喷气管的开关，在喷气管不喷气时，关闭喷气管，能够防止池体中的水流到喷气管与储气管中。
