申请日2021.03.02
公开日期2021.11.02
IPC分类C02F1/00;B01D29/64
摘要
本实用新型公开了一种增压式污水处理器，包括机架、驱动机构和清理机构；机架：其上表面设有过滤桶，过滤桶的外表面进污口处设有进污管，过滤桶的下表面出水口处设有出水管，进污管和出水管的内部均串联有单向阀，过滤桶的上表面设有支撑板，过滤桶的内部滑动连接有活塞板，过滤桶的内部下端设有支撑架，支撑架的下表面设有过滤网，过滤桶的下表面中部设有排污管，排污管的上端延伸至过滤桶的内部并与过滤网的内部连通，排污管的内部串联有阀门；驱动机构：设置于支撑板的上表面，清理机构：转动连接于支撑架的内部；其中：还包括控制开关，该增压式污水处理器，污水处理效率高。
权利要求

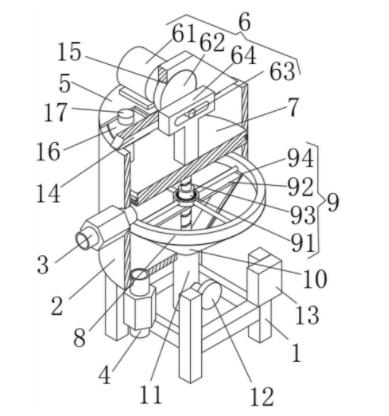

1.一种增压式污水处理器，其特征在于：包括机架(1)、驱动机构(6)和清理机构(9)；
机架(1)：其上表面设有过滤桶(2)，过滤桶(2)的外表面进污口处设有进污管(3)，过滤桶(2)的下表面出水口处设有出水管(4)，进污管(3)和出水管(4)的内部均串联有单向阀，过滤桶(2)的上表面设有支撑板(5)，过滤桶(2)的内部滑动连接有活塞板(7)，过滤桶(2)的内部下端设有支撑架(8)，支撑架(8)的下表面设有过滤网(10)，过滤桶(2)的下表面中部设有排污管(11)，排污管(11)的上端延伸至过滤桶(2)的内部并与过滤网(10)的内部连通，排污管(11)的内部串联有阀门(12)；
驱动机构(6)：设置于支撑板(5)的上表面；
清理机构(9)：转动连接于支撑架(8)的内部；
其中：还包括控制开关(13)，所述控制开关(13)设置于机架(1)的前侧面，控制开关(13)的输入端电连接外部电源。
2.根据权利要求1所述的一种增压式污水处理器，其特征在于：所述驱动机构(6)包括驱动电机(61)、圆盘(62)、凸轴(63)和T型板(64)，所述驱动电机(61)设置于支撑板(5)的上表面，驱动电机(61)的输出轴上设有圆盘(62)，圆盘(62)的前侧面边缘处设有凸轴(63)，T型板(64)设置于活塞板(7)的上表面，凸轴(63)的外表面与T型板(64)前侧面开设的滑槽滑动连接，驱动电机(61)的输入端电连接控制开关(13)的输出端。
3.根据权利要求1所述的一种增压式污水处理器，其特征在于：所述清理机构(9)包括丝杆螺母(91)、三角型架(92)、丝杆(93)和毛刷板(94)，所述丝杆螺母(91)通过轴承转动连接于支撑架(8)的内部，丝杆螺母(91)的下端延伸出支撑架(8)的下表面并在端头处设有三角型架(92)，三角型架(92)的倾斜面上均设有毛刷板(94)，毛刷板(94)的下表面均与过滤网(10)的上表面接触，丝杆螺母(91)的中部螺纹连接有丝杆(93)，丝杆(93)的上表面与活塞板(7)的下表面固定连接。
4.根据权利要求2所述的一种增压式污水处理器，其特征在于：还包括梯形板(14)和转孔(15)，所述梯形板(14)设置于过滤桶(2)的上表面，转孔(15)开设于梯形板(14)的前侧面，转孔(15)的内弧壁与圆盘(62)的外弧面转动连接。
5.根据权利要求1所述的一种增压式污水处理器，其特征在于：还包括滑座(16)和导向轴(17)，所述滑座(16)均设置于过滤桶(2)的内部上端，导向轴(17)均匀的设置于活塞板(7)的上表面，导向轴(17)均与竖向对应的滑座(16)滑动连接。
说明书
一种增压式污水处理器
技术领域
本实用新型涉及污水处理设备技术领域，具体为一种增压式污水处理器。
背景技术
污水是由于水里掺入了新的物质或者因为外界条件的变化，导致水变质不能继续保持原来的使用功能，污水处理：为使污水达到排入某一水体或再次使用的水质要求对其进行净化的过程，污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活，污水处理器是对污水处理的一种重要的方式，目前现有普通的污水处理器，不能进行增压处理，污水穿过过滤网时的压力较小，造成过滤污水时的流速较低，并且过滤出的固体颗粒容易沉淀到过滤网上，造成过滤网网孔的堵塞，进而造成影响过滤效率，造成污水的处理效率较低。
实用新型内容
本实用新型要解决的技术问题是克服现有的缺陷，提供一种增压式污水处理器，可以提升过滤时的污水压力，并且能对筛网进行清理，提高了污水的处理效率，可以有效解决背景技术中的问题。
为实现上述目的，本实用新型提供如下技术方案：一种增压式污水处理器，包括机架、驱动机构和清理机构；
机架：其上表面设有过滤桶，过滤桶的外表面进污口处设有进污管，过滤桶的下表面出水口处设有出水管，进污管和出水管的内部均串联有单向阀，过滤桶的上表面设有支撑板，过滤桶的内部滑动连接有活塞板，过滤桶的内部下端设有支撑架，支撑架的下表面设有过滤网，过滤桶的下表面中部设有排污管，排污管的上端延伸至过滤桶的内部并与过滤网的内部连通，排污管的内部串联有阀门；
驱动机构：设置于支撑板的上表面；
清理机构：转动连接于支撑架的内部；
其中：还包括控制开关，所述控制开关设置于机架的前侧面，控制开关的输入端电连接外部电源，能驱动过滤桶内部的活塞板上下往复的运动，进而改变过滤桶内部的压力，提高了过滤桶的出水和进水速度，并且能对筛网的表面进行清理，保证筛网一直拥有良好的过滤效果，进而提高了污水的过滤效率。
进一步的，所述驱动机构包括驱动电机、圆盘、凸轴和T型板，所述驱动电机设置于支撑板的上表面，驱动电机的输出轴上设有圆盘，圆盘的前侧面边缘处设有凸轴，T型板设置于活塞板的上表面，凸轴的外表面与T型板前侧面开设的滑槽滑动连接，驱动电机的输入端电连接控制开关的输出端，能驱动活塞板上下的往复运动，改变过滤桶内部的压力，提高过滤效率。
进一步的，所述清理机构包括丝杆螺母、三角型架、丝杆和毛刷板，所述丝杆螺母通过轴承转动连接于支撑架的内部，丝杆螺母的下端延伸出支撑架的下表面并在端头处设有三角型架，三角型架的倾斜面上均设有毛刷板，毛刷板的下表面均与过滤网的上表面接触，丝杆螺母的中部螺纹连接有丝杆，丝杆的上表面与活塞板的下表面固定连接，能防止污水中的固体颗粒堵塞过滤网的滤孔，提高过滤效率。
进一步的，还包括梯形板和转孔，所述梯形板设置于过滤桶的上表面，转孔开设于梯形板的前侧面，转孔的内弧壁与圆盘的外弧面转动连接，给圆盘提供了支撑，减小了电机输出轴上的径向作用力。
进一步的，还包括滑座和导向轴，所述滑座均设置于过滤桶的内部上端，导向轴均匀的设置于活塞板的上表面，导向轴均与竖向对应的滑座滑动连接，给活塞板提供了导向支撑，保证活塞板不会发生倾斜。
与现有技术相比，本实用新型的有益效果是：本增压式污水处理器，具有以下好处：
1、调控控制开关，驱动电机运转，驱动电机的输出轴带动圆盘旋转，圆盘带动凸轴做圆周运动，在活塞板的限制下，T型板只能上下运动，进而凸轴带动T型板上移，凸轴与T型板会发生相对滑动和转动，T型板带动活塞板在导向轴导向下沿过滤桶内弧壁的向上滑动，活塞板下方的压强变小形成负压，由于进污管上的单向阀只能进不能出，出水管上的单向阀只能出不能进，因此将污水通过进污管抽入到过滤桶的内部，当驱动电机的输出轴旋转一百八十度后，活塞板移动到最高处，驱动电机的输出轴继续旋转，同理活塞板将会向下滑动，活塞板和过滤桶形成的密闭空间变小内部的压强变大，进而污水会受较大的压强经过滤网过滤从出水管排出，能驱动过滤桶内部的活塞板上下往复的运动，进而改变过滤桶内部密闭空间的容积，提高了污水过滤时的压力，加快了污水过滤时的流速，提升了污水处理的效率。
2、在活塞板上下运动的过程中，活塞板带动丝杆上下运动，丝杆带动丝杆螺母旋转，丝杆螺母通过三角型架带动毛刷板做圆周运动，运动的毛刷板与过滤网接触，可以避免过滤出的固体颗粒在过滤网上沉淀堵塞过滤孔，能保证过滤网一直拥有良好的过滤效果，进而提升了污水的过滤效率。
