申请日2021.03.18
公开日期2021.11.05
IPC分类C02F3/34;C02F1/52;C02F1/50;C02F1/28;C02F9/14;C02F1/78
摘要
本实用新型公开了一种一体化中水回用设备，在传统竖流沉淀池的基础上，在竖流沉淀池的上流通道上部设置聚氨酯海绵填料和松针状尼龙丝生物填料，生物填料会使污水在沉淀池的中部形成杂质悬浮层，利用杂质悬浮层对上升的颗粒进行过滤，然后再经活性炭吸附器的吸附进一步去除水中的杂质，并经臭氧杀菌装置进行杀菌消毒，并进入中水箱。该设备结构一体化的设计，结构紧凑，体积小、占地面积小，工程造价低。通过杂质悬浮层拦截杂质的方式，延长了不锈钢细滤网的清洗周期和活性炭吸附器的更换周期。不锈钢脚踏式清空阀排空污泥时，上部存水同时对两种生物填料进行冲洗，延长了生物填料清洗周期。运行成本低，维护管理简单。
权利要求

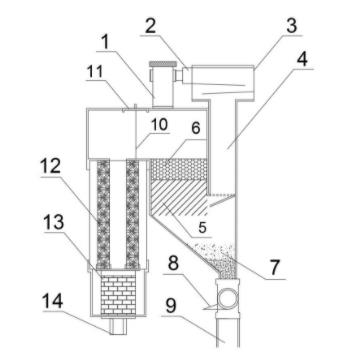

1.一体化中水回用设备，其特征在于，包括中水回用设备箱体，所述箱体上设有毛发聚集器，所述毛发聚集器通过絮凝投药器与缓冲箱相连，所述缓冲箱与连通中心管，在所述中心管的周围，从上到下依次设有聚氨酯海绵填料和松针状尼龙丝生物填料，所述箱体的下方是漏斗形的沉淀区，所述沉淀区下方设有排污口，所述箱体内部的上方与圆柱形装置相连，所述圆柱形装置内部从上到下依次设有活性炭吸附器和臭氧杀菌装置，所述臭氧杀菌装置与中水出水口连通。
2.根据权利要求1所述的一体化中水回用设备，其特征在于，所述缓冲箱左右交替设有斜板，用于缓冲原水流速，与絮凝药剂充分反应。
3.根据权利要求1所述的一体化中水回用设备，其特征在于，所述中心管的下方设有反射板，使水流能均匀流到沉淀区。
4.根据权利要求1所述的一体化中水回用设备，其特征在于，所述圆柱形装置与箱体的连接部位设有竖向的不锈钢细滤网，且所述不锈钢细滤网的上方设有盖板，便于清洗或更换不锈钢细滤网。
5.根据权利要求1所述的一体化中水回用设备，其特征在于，所述排污口设有不锈钢脚踏式清空阀，便于排空沉淀区的污泥。
6.根据权利要求1所述的一体化中水回用设备，其特征在于，所述活性炭吸附器为椰壳颗粒活性炭或果壳颗粒活性炭中的一种。
说明书
一体化中水回用设备
技术领域
本实用新型涉及污水处理领域，尤其涉及一种一体化中水回用设备。
背景技术
“中水”的定义具有一定的多样性，它既是指污水工程中的“再生水”，也是工程生产过程中的“回用水”，同样也是水经净化处理后达到水质标准可被重复使用的非饮用杂废水的总称。在日常生活中，中水常用于冲厕、灌溉、绿化、冲洗道路等，是一种可以被使用者接受且对身体无害、符合环境质量的水质。一般来说，在进行中水处理过程中，工作人员通常会采用一定的物理、化学和生物化学等方式，对城市污水进行处理，使之达到符合人类需求标准的水质要求。
2015年４月16日发布《水污染防治行动计划》要求：自2018年起，单体建筑面积超过２万平方米的新建公共建筑，应安装建筑中水设备。而现有的建筑中水回用系统，因为建造显性成本和隐性成本均很高（如占用有巨额价值的地下车库空间），不是因为政府强制要求设置，开发方一般都不设置，因运行成本高、管理复杂，大部分实际并不正常使用。因为政府强制要求设置的，因运行成本高、管理复杂，大部分实际并不使用。非但没有起到节约用水的目的，还造成了大量的浪费。
发明内容
本实用新型是为了克服现有技术存在的不足之处，提出一种一体化中水回用设备，是在传统竖流沉淀池的基础上所做的改进，该设备用于日常生活优质杂排水的处理与回用，设备构造简单、运行维护简单，大大节约了运行和管理成本，使中水回用真正起到节水的目的。
为实现上述的目的，本实用新型技术采用的技术方案是：
一体化中水回用设备，包括中水回用设备箱体，其特征在于，所述箱体上设有毛发聚集器，所述毛发聚集器通过絮凝投药器与缓冲箱相连，所述缓冲箱与连通中心管，在所述中心管的周围，从上到下依次设有聚氨酯海绵填料和松针状尼龙丝生物填料，所述箱体的下方是漏斗形的沉淀区，所述沉淀区下方设有排污口，所述箱体内部的上方与圆柱形装置相连，所述圆柱形装置内部从上到下依次设有活性炭吸附器和臭氧杀菌装置，所述臭氧杀菌装置与中水出水口连通。
优选的，所述缓冲箱左右交替设有斜板，用于缓冲原水流速，与絮凝药剂充分反应。
优选的，所述中心管的下方设有反射板，使水流能均匀流到沉淀区。
优选的，所述圆柱形装置与箱体的连接部位设有竖向的不锈钢细滤网，且所述不锈钢细滤网的上方设有盖板，便于清洗或更换不锈钢细滤网。
优选的，所述排污口设有不锈钢脚踏式清空阀，便于排空沉淀区的污泥。
优选的，所述活性炭吸附器为椰壳颗粒活性炭或果壳颗粒活性炭中的一种。
本实用新型的技术方案具有以下有益效果：
本实用新型的技术方案，是在传统竖流沉淀池的基础上，在竖流沉淀池的上流通道上部设置聚氨酯海绵填料和松针状尼龙丝生物填料，松针状尼龙丝生物填料供微生物挂膜附着，生物填料及形成的微生物体同时起拦截水中杂质的作用，且松针状尼龙丝生物填料为兼性微生物挂膜。通过两种填料的截留，会在沉淀池的中部形成杂质悬浮层，利用杂质悬浮层对上升的颗粒进行过滤。经两种填料和杂质悬浮层的过滤后，再经活性炭吸附器的吸附进一步去除水中的杂质，并经臭氧杀菌装置进行杀菌消毒，进入中水箱。该设备结构一体化的设计，结构紧凑，体积小、占地面积小，工程造价低。能够有效解决建造成本（包括隐性成本）和运行成本问题。利用杂质悬浮层拦截杂质的方式，大大延长了顶部不锈钢细滤网的清洗周期和活性炭吸附器的更换周期。通过不锈钢脚踏式清空阀，排空沉淀池时，上部存水同时对两种生物填料进行冲洗，也延长了两种生物填料的清洗周期。运行成本低，维护管理简单。
