申请日2021.06.15
公开日期2021.11.26
IPC分类C02F101/16;C02F9/04
摘要
本实用新型公开了一种污水预脱硝预处理装置，包括第一处理室、搅拌箱和第二处理室，所述第一处理室与搅拌箱之间固定连接有第一连接管，所述搅拌箱与第二处理室之间固定连接有第二连接管，所述第一连接管和第二连接管上分别固定安装有第一输送泵和第二输送泵，所述第一处理室的一侧外壁固定连接有污水进水管，所述第一处理室的内腔固定安装有过滤网，所述搅拌箱的顶部开设有进料口，所述搅拌箱的顶部居中位置固定连接有伺服电机，本实用新型不仅能过滤污水中的杂质，同时设置的搅拌机构能充分搅拌和溶解脱硝催化剂，使得脱硝效果更好，同时设有的换热器能降低温度，加快污水脱硝效率，安装的观察窗方便观察第二处理室内的情况。
权利要求

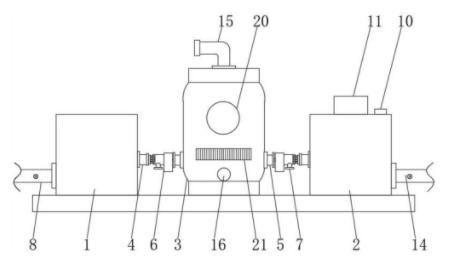

1.一种污水预脱硝预处理装置，包括第一处理室（1）、搅拌箱（2）和第二处理室（3），其特征在于：所述第一处理室（1）与搅拌箱（2）之间固定连接有第一连接管（4），所述搅拌箱（2）与第二处理室（3）之间固定连接有第二连接管（5），所述第一连接管（4）和第二连接管（5）上分别固定安装有第一输送泵（6）和第二输送泵（7），所述第一处理室（1）的一侧外壁固定连接有污水进水管（8），所述第一处理室（1）的内腔固定安装有过滤网（9），所述搅拌箱（2）的顶部开设有进料口（10），所述搅拌箱（2）的顶部居中位置固定连接有伺服电机（11），所述伺服电机（11）的输出端固定连接有搅拌轴（12），所述搅拌轴（12）的外表面焊接有搅拌叶（13），所述搅拌箱（2）的一侧固定连接有清水进水管（14），所述第二处理室（3）的顶部固定连接有排气管（15），所述第二处理室（3）的底部开设有出水口（16），所述出水口（16）的一端固定连接有出水管（17）。
2.根据权利要求1所述的一种污水预脱硝预处理装置，其特征在于：所述出水管（17）上固定安装有球阀（18）。
3.根据权利要求1所述的一种污水预脱硝预处理装置，其特征在于：所述第一连接管（4）、第二连接管（5）、污水进水管（8）和清水进水管（14）上均固定安装有单向阀（19）。
4.根据权利要求1所述的一种污水预脱硝预处理装置，其特征在于：所述第二处理室（3）的外壁固定安装有观察窗（20）。
5.根据权利要求1所述的一种污水预脱硝预处理装置，其特征在于：所述过滤网（9）为不锈钢滤网材质制成。
6.根据权利要求1所述的一种污水预脱硝预处理装置，其特征在于：所述第一连接管（4）为L型管道，所述第一连接管（4）的一侧端延伸至第一处理室（1）的内底部。
7.根据权利要求1所述的一种污水预脱硝预处理装置，其特征在于：所述污水脱硝催化剂为颗粒状。
8.根据权利要求1所述的一种污水预脱硝预处理装置，其特征在于：所述第二处理室（3）的外壁固定安装有换热器（21）。
说明书
一种污水预脱硝预处理装置
技术领域
本实用新型涉及污水处理技术领域，特别涉及一种污水预脱硝预处理装置。
背景技术
污水处理(sewagetreatment,wastewatertreatment)：为使污水达到排入某一水体或再次使用的水质要求对其进行净化的过程。污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。
随着经济社会发展 ，环保法规的日益严格 ，污水排放标准也越来越严。按照GB31571-2015的标准要求，石化企业外排污水COD≤50mg/L，总氮≤30mg/L。特别是含氮氧化物的污水，污水未能有效进行脱硝处理将会危害环境和人体健康。
实用新型内容
本实用新型的主要目的在于提供一种污水预脱硝预处理装置，可以有效解决背景技术中的问题。
为实现上述目的，本实用新型采取的技术方案为：
一种污水预脱硝预处理装置，包括第一处理室、搅拌箱和第二处理室，所述第一处理室与搅拌箱之间固定连接有第一连接管，所述搅拌箱与第二处理室之间固定连接有第二连接管，所述第一连接管和第二连接管上分别固定安装有第一输送泵和第二输送泵，所述第一处理室的一侧外壁固定连接有污水进水管，所述第一处理室的内腔固定安装有过滤网，所述搅拌箱的顶部开设有进料口，所述搅拌箱的顶部居中位置固定连接有伺服电机，所述伺服电机的输出端固定连接有搅拌轴，所述搅拌轴的外表面焊接有搅拌叶，所述搅拌箱的一侧固定连接有清水进水管，所述第二处理室的顶部固定连接有排气管，所述第二处理室的底部开设有出水口，所述出水口的一端固定连接有出水管。
优选的，所述出水管上固定安装有球阀。
优选的，所述第一连接管、第二连接管、污水进水管和清水进水管上均固定安装有单向阀。
优选的，所述第二处理室的外壁固定安装有观察窗。
优选的，所述过滤网为不锈钢滤网材质制成。
优选的，所述第一连接管为L型管道，所述第一连接管的一侧端延伸至第一处理室的内底部。
优选的，所述污水脱硝催化剂为颗粒状。
优选的，所述第二处理室的外壁固定安装有换热器。
与现有技术相比，本实用新型具有如下有益效果：本实用新型为一种污水预脱硝预处理装置，使用时，污水先从污水进水管流入第一处理室内，经过过滤网的过滤，过滤去除杂质，与此同时，向搅拌箱内加入脱硝催化剂，从清水进水管通入清水，将脱硝催化剂溶解稀释，启动伺服电机，伺服电机带动搅拌轴开始转动，搅拌轴带动搅拌叶转动，将脱硝催化剂溶解稀释，然后开启第一输送泵和第二输送泵，污水通过第一连接管进入第二处理室的内腔，溶解搅拌均匀后的脱硝催化剂通过第二连接管进入第二处理室，当污水与脱硝催化剂发生反应后，温度升高，产生气体，气体从排气管排出，脱硝率随温度的升高而下降，此时开启换热器，将温度降低，加快第二处理室内污水的脱硝效率，完成脱硝后的污水达到排放标准的水，然后经过出水口排出，本实用新型不仅能过滤污水中的杂质，同时设置的搅拌机构能充分搅拌和溶解脱硝催化剂，使得脱硝效果更好，同时设有的换热器能降低温度，加快污水脱硝效率，安装的观察窗方便观察第二处理室内的情况。
