申请日2021.06.15
公开日期2021.11.26
IPC分类C02F3/32;C02F3/28
摘要
本实用新型涉及污水处理设备技术领域，公开了一种污水处理用厌氧填料床及折流人工湿地一体化装置，包括第一仓体、第二仓体和第三仓体，所述第一仓体、所述第二仓体和所述第三仓体底部分别安装有底座，且三个所述底座底部安装有底板，所述底板上表面一侧四处分别安装有支撑腿，本实用新型设备结构简单，且集成在底板上，大大减少了设备的体积，有利于提高设备的集成化，同时采用厌氧生物填料反应和人工湿地处理相结合的方式进行污水处理，有利于增强处理效果，通过防堵塞机构中的液压伸缩杆的伸长来带动固定板和钢针向上运动，随即穿过挡板上的筛孔进行疏通，有效地避免挡板堵塞的情况出现，提升了设备的实用性。
权利要求

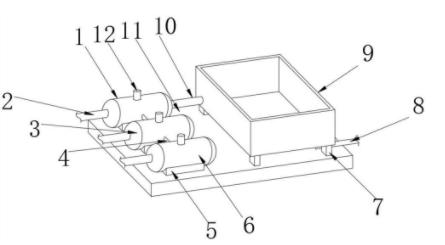

1.一种污水处理用厌氧填料床及折流人工湿地一体化装置，包括第一仓体(1)、第二仓体(3)和第三仓体(6)，其特征在于，所述第一仓体(1)、所述第二仓体(3)和所述第三仓体(6)底部分别安装有底座(5)，且三个所述底座(5)底部安装有底板(11)，所述底板(11)上表面一侧四处分别安装有支撑腿(7)，且四个所述支撑腿(7)顶部安装有种植箱(9)，所述种植箱(9)底部一角位置安装有排水管(8)，且所述排水管(8)内部安装有防堵塞机构(13)。
2.根据权利要求1所述的一种污水处理用厌氧填料床及折流人工湿地一体化装置，其特征在于，所述第一仓体(1)和所述第二仓体(3)相向一侧底部固接有连通管(4)，所述第二仓体(3)和所述第三仓体(6)相向一侧底部固接有所述连通管(4)。
3.根据权利要求1所述的一种污水处理用厌氧填料床及折流人工湿地一体化装置，其特征在于，所述第一仓体(1)、所述第二仓体(3)和所述第三仓体(6)顶部中心均开设有观察口(12)，且所述第一仓体(1)、所述第二仓体(3)和所述第三仓体(6)一侧中心均安装有进水管(2)。
4.根据权利要求1所述的一种污水处理用厌氧填料床及折流人工湿地一体化装置，其特征在于，所述第一仓体(1)另一侧中心安装有输水管(10)，且所述输水管(10)位于所述第一仓体(1)相反一端与所述种植箱(9)一侧底部一角固定连接，所述输水管(10)两端分别与所述第一仓体(1)和所述种植箱(9)相连通。
5.根据权利要求4所述的一种污水处理用厌氧填料床及折流人工湿地一体化装置，其特征在于，所述种植箱(9)内部位于所述输水管(10)位置固接有蛇形管，且所述蛇形管一端与所述输水管(10)内部相连通，所述蛇形管上开设有滴漏孔。
6.根据权利要求1所述的一种污水处理用厌氧填料床及折流人工湿地一体化装置，其特征在于，所述防堵塞机构(13)包括钢针(1301)、固定板(1302)和液压伸缩杆(1303)，所述底板(11)上表面中心一角安装有所述液压伸缩杆(1303)，且所述液压伸缩杆(1303)输出端活动贯穿所述排水管(8)底部一侧，所述液压伸缩杆(1303)输出端顶部固接有所述固定板(1302)，且所述固定板(1302)顶部安装有二十五根所述钢针(1301)，所述液压伸缩杆(1303)输出端与所述排水管(8)连接处设置有密封垫。
7.根据权利要求1所述的一种污水处理用厌氧填料床及折流人工湿地一体化装置，其特征在于，所述种植箱(9)底部位于所述防堵塞机构(13)正上方安装有挡板(14)，且所述挡板(14)上开设有二十五个筛孔。
说明书
一种污水处理用厌氧填料床及折流人工湿地一体化装置
技术领域
本实用新型涉及污水处理设备技术领域，具体是一种污水处理用厌氧填料床及折流人工湿地一体化装置。
背景技术
污水处理是指使污水达到排入某一水体或再次使用的水质要求对其进行净化的过程，污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活，尤其是广大分散的农户生活污水处理问题变得越来越重要，综合考虑村庄自然地理因素、布局形态规模、基础设施条件、环境改善需求，经济社会发展水平等，因地制宜确定分散农户生活污水治理模式，研究工作从找准技术、方法、路径和机制入手。
现如今市面上的分散农户生活污水处理装置，结构复杂，占地面积大，制造生产成本高，污水处理的过程中需要加入大量添加剂，处理成本高，从而需要一种生态化的处理装置，然而为了防止水土流失，在种植箱和排水管之间设置有挡板，然后挡板经常会出现堵塞的情况，降低了污水处理的效率。因此，本领域技术人员提供了一种污水处理用厌氧填料床及折流人工湿地一体化装置，以解决上述背景技术中提出的问题。
实用新型内容
本实用新型的目的在于提供一种污水处理用厌氧填料床及折流人工湿地一体化装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种污水处理用厌氧填料床及折流人工湿地一体化装置，包括第一仓体、第二仓体和第三仓体，所述第一仓体、所述第二仓体和所述第三仓体底部分别安装有底座，且三个所述底座底部安装有底板，所述底板上表面一侧四处分别安装有支撑腿，且四个所述支撑腿顶部安装有种植箱，所述种植箱底部一角位置安装有排水管，且所述排水管内部安装有防堵塞机构。
作为本实用新型再进一步的方案：所述第一仓体和所述第二仓体相向一侧底部固接有连通管，所述第二仓体和所述第三仓体相向一侧底部固接有所述连通管。
作为本实用新型再进一步的方案：所述第一仓体、所述第二仓体和所述第三仓体顶部中心均开设有观察口，且所述第一仓体、所述第二仓体和所述第三仓体一侧中心均安装有进水管。
作为本实用新型再进一步的方案：所述第一仓体另一侧中心安装有输水管，且所述输水管位于所述第一仓体相反一端与所述种植箱一侧底部一角固定连接，所述输水管两端分别与所述第一仓体和所述种植箱相连通。
作为本实用新型再进一步的方案：所述种植箱内部位于所述输水管位置固接有蛇形管，且所述蛇形管一端与所述输水管内部相连通，所述蛇形管上开设有滴漏孔。
作为本实用新型再进一步的方案：所述防堵塞机构包括钢针、固定板和液压伸缩杆，所述底板上表面中心一角安装有所述液压伸缩杆，且所述液压伸缩杆输出端活动贯穿所述排水管底部一侧，所述液压伸缩杆输出端顶部固接有所述固定板，且所述固定板顶部安装有二十五根所述钢针，所述液压伸缩杆输出端与所述排水管连接处设置有密封垫。
作为本实用新型再进一步的方案：所述种植箱底部位于所述防堵塞机构正上方安装有挡板，且所述挡板上开设有二十五个筛孔。
与现有技术相比，本实用新型的有益效果是：
1、本实用新型设备结构简单，且集成在底板上，大大减少了设备的体积，降低设备的生产成本，有利于提高设备的集成化，同时采用厌氧生物填料反应和人工湿地处理相结合的方式进行污水处理，有利于增强处理效果；
2、本实用新型通过防堵塞机构中的液压伸缩杆的伸长来带动固定板和钢针向上运动，随即穿过挡板上的筛孔进行疏通，有效地避免挡板堵塞的情况出现，有利于提升设备的实用性。
