申请日2020.12.04
公开（公告）日2021.09.24
IPC分类号C02F3/12; C02F9/14
摘要
本实用新型公开了一种好氧颗粒污泥污水处理一体化设备，属于污水处理技术领域，包括污水处理箱、移动组件、搅拌组件和开关组件，所述污水处理箱设置在地面上，所述污水处理箱上还设有进料斗、进水管和观察窗，所述进料斗设置在污水处理箱上，所述进水管架设在污水处理箱的一端上，所述观察窗设置在污水处理箱的一侧，所述移动组件和搅拌组件均设置在污水处理箱上，所述移动组件的工作端和搅拌组件的工作端均贯穿所述污水处理箱并延伸至污水处理箱内，所述污水处理箱上设有开口，所述开关组件设置在污水处理箱的开口处,本实用新型大大提高了好氧颗粒污泥对污水处理的效率。
权利要求书

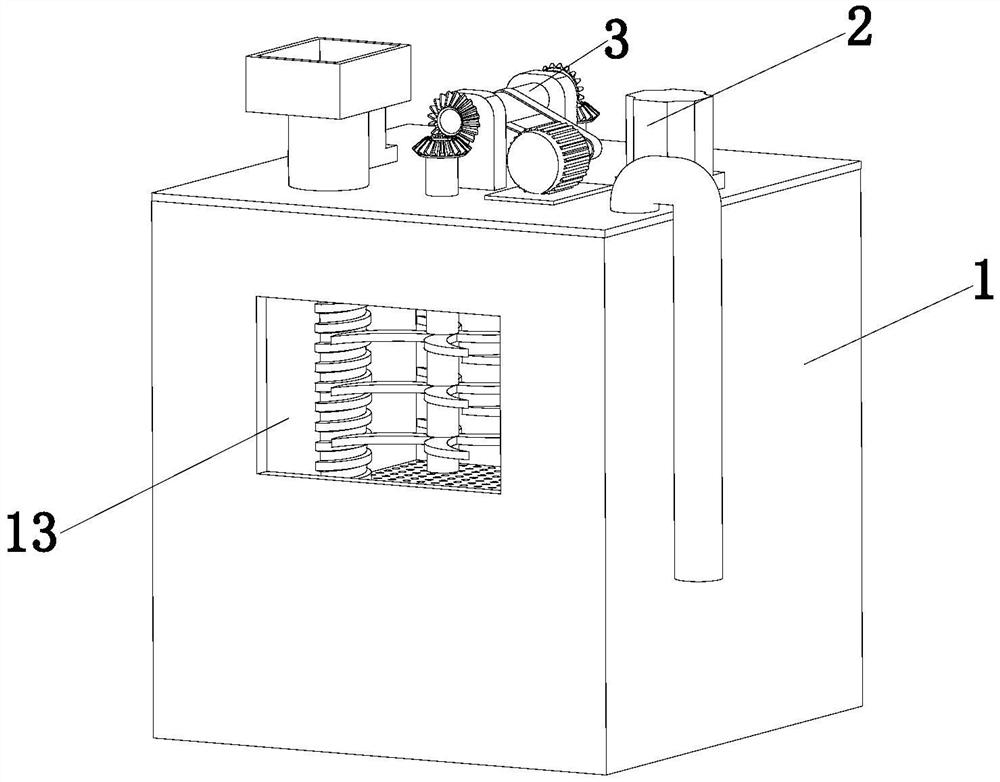

1.一种好氧颗粒污泥污水处理一体化设备，其特征在于：包括污水处理箱（1）、移动组件（2）、搅拌组件（3）和开关组件（4），所述污水处理箱（1）设置在地面上，所述污水处理箱（1）上还设有进料斗（11）、进水管（12）和观察窗（13），所述进料斗（11）设置在污水处理箱（1）上，所述进水管（12）架设在污水处理箱（1）的一端上，所述观察窗（13）设置在污水处理箱（1）的一侧，所述移动组件（2）和搅拌组件（3）均设置在污水处理箱（1）上，所述移动组件（2）的工作端和搅拌组件（3）的工作端均贯穿所述污水处理箱（1）并延伸至污水处理箱（1）内，所述污水处理箱（1）上设有开口，所述开关组件（4）设置在污水处理箱（1）的开口处。
2.根据权利要求1所述的一种好氧颗粒污泥污水处理一体化设备，其特征在于：所述移动组件（2）包括移动电机（21）、移动丝杆（22）和过滤板（23），所述移动电机（21）与所述移动丝杆（22）均设有两个，两个所述移动电机（21）设置在污水处理箱（1）的两侧，两个所述移动电机（21）的输出轴均贯穿所述污水处理箱（1）并延伸至污水处理箱（1）内，两个所述移动丝杆（22）的一端设置在移动电机（21）的输出轴上，两个所述移动丝杆（22）的另一端活动设置在污水处理箱（1）的底端，所述过滤板（23）滑动设置在两个所述移动丝杆（22）上，所述过滤板（23）与两个所述移动丝杆（22）螺纹连接。
3.根据权利要求2所述的一种好氧颗粒污泥污水处理一体化设备，其特征在于：所述搅拌组件（3）包括驱动部件（31）和联动部件（32），所述驱动部件（31）固定设置在所述污水处理箱（1）上，所述联动部件（32）转动安装在所述污水处理箱（1）上，所述驱动部件（31）壳带动联动部件（32）进行调节。
4.根据权利要求3所述的一种好氧颗粒污泥污水处理一体化设备，其特征在于：所述驱动部件（31）包括驱动电机（311）、驱动皮带（312）、驱动座（313）、驱动轴（314）和驱动锥齿轮（315），所述驱动电机（311）固定设置在所述污水处理箱（1）上，所述驱动座（313）设有两个，两个所述驱动座（313）对称设置在所述污水处理箱（1）上，所述驱动轴（314）转动安装在两个所述驱动座（313）上，所述驱动皮带（312）套设在驱动电机（311）的输出轴和驱动轴（314）的中段位置上，所述驱动锥齿轮（315）设有两个，两个所述驱动锥齿轮（315）分别固定设置在驱动轴（314）的两端。
5.根据权利要求3所述的一种好氧颗粒污泥污水处理一体化设备，其特征在于：所述联动部件（32）包括两个联动丝杆（321）、两个联动锥齿轮（322）和两组搅拌扇叶（323），两个所述联动丝杆（321）转动安装在所述污水处理箱（1）上，两个所述联动丝杆（321）均贯穿所述污水处理箱（1）并延伸至污水处理箱（1）内，两个所述联动锥齿轮（322）分别固定设置在两个所述联动丝杆（321）的一端上，两个所述联动锥齿轮（322）分别与驱动轴（314）上的两个驱动锥齿轮（315）相啮合，两组所述搅拌扇叶（323）分别固定设置在两个所述联动丝杆（321）上。
6.根据权利要求1所述的一种好氧颗粒污泥污水处理一体化设备，其特征在于：所述开关组件（4）包括开关盖（41）、安装座（42）、调节轴（43）、调节皮带（44）和调节电机（45），所述开关盖（41）罩设在所述污水处理箱（1）的开口上，所述安装座（42）设有两块，两块所述安装座（42）对称固定设置在污水处理箱（1）上，并且两块所述安装座（42）分别位于污水处理箱（1）的开口上的两侧，所述调节轴（43）转动安装在两块所述安装座（42）上，所述开关盖（41）的一侧与所述调节轴（43）固定连接，所述调节电机（45）固定设置在污水处理箱（1）上，所述调节皮带（44）套设在调节电机（45）的输出轴和所述调节轴（43）的一端上。
说明书
一种好氧颗粒污泥污水处理一体化设备
技术领域
本实用新型涉及污水处理技术领域，尤其是涉及一种好氧颗粒污泥污水处理一体化设备。
背景技术
好氧颗粒污泥是通过微生物自凝聚作用形成的颗粒状活性污泥，与普通活性污泥相比，它具有不易发生污泥膨胀、抗冲击能力强、能承受高有机负荷，集不同性质的微生物(好氧、兼氧和厌氧微生物)于一体等特点，近年的研究成果表明AGS能用于处理高浓度有机废水、高含盐度废水及许多工业废水。1991年Mishillla等最早发现了AGS，并第一次报道了利用连续流好氧上流式污泥床反应器培养出AGS。人们从这一研究成果开始了对AGS颗粒化的研究历程。而国内学者对AGS的研究始于1995年，相对滞后于国外的研究。
一般的好氧颗粒污泥污水处理装置需要对污水进行逐个过滤，较为麻烦，污水处理慢。
发明内容
本实用新型的目的在于提供一种好氧颗粒污泥污水处理一体化设备，解决现有技术中一般的好氧颗粒污泥污水处理装置需要对污水进行逐个过滤，较为麻烦，污水处理慢的问题。
本实用新型提供一种好氧颗粒污泥污水处理一体化设备，包括污水处理箱、移动组件、搅拌组件和开关组件，所述污水处理箱设置在地面上，所述污水处理箱上还设有进料斗、进水管和观察窗，所述进料斗设置在污水处理箱上，所述进水管架设在污水处理箱的一端上，所述观察窗设置在污水处理箱的一侧，所述移动组件和搅拌组件均设置在污水处理箱上，所述移动组件的工作端和搅拌组件的工作端均贯穿所述污水处理箱并延伸至污水处理箱内，所述污水处理箱上设有开口，所述开关组件设置在污水处理箱的开口处。
进一步地，所述移动组件包括移动电机、移动丝杆和过滤板，所述移动电机与所述移动丝杆均设有两个，两个所述移动电机设置在污水处理箱的两侧，两个所述移动电机的输出轴均贯穿所述污水处理箱并延伸至污水处理箱内，两个所述移动丝杆的一端设置在移动电机的输出轴上，两个所述移动丝杆的另一端活动设置在污水处理箱的底端，所述过滤板滑动设置在两个所述移动丝杆上，所述过滤板与两个所述移动丝杆螺纹连接。
进一步地，所述搅拌组件包括驱动部件和联动部件，所述驱动部件固定设置在所述污水处理箱上，所述联动部件转动安装在所述污水处理箱上，所述驱动部件壳带动联动部件进行调节。
进一步地，所述驱动部件包括驱动电机、驱动皮带、驱动座、驱动轴和驱动锥齿轮，所述驱动电机固定设置在所述污水处理箱上，所述驱动座设有两个，两个所述驱动座对称设置在所述污水处理箱上，所述驱动轴转动安装在两个所述驱动座上，所述驱动皮带套设在驱动电机的输出轴和驱动轴的中段位置上，所述驱动锥齿轮设有两个，两个所述驱动锥齿轮分别固定设置在驱动轴的两端。
进一步地，所述联动部件包括两个联动丝杆、两个联动锥齿轮和两组搅拌扇叶，两个所述联动丝杆转动安装在所述污水处理箱上，两个所述联动丝杆均贯穿所述污水处理箱并延伸至污水处理箱内，两个所述联动锥齿轮分别固定设置在两个所述联动丝杆的一端上，两个所述联动锥齿轮分别与驱动轴上的两个驱动锥齿轮相啮合，两组所述搅拌扇叶分别固定设置在两个所述联动丝杆上。
进一步地，所述开关组件包括开关盖、安装座、调节轴、调节皮带和调节电机，所述开关盖罩设在所述污水处理箱的开口上，所述安装座设有两块，两块所述安装座对称固定设置在污水处理箱上，并且两块所述安装座分别位于污水处理箱的开口上的两侧，所述调节轴转动安装在两块所述安装座上，所述开关盖的一侧与所述调节轴固定连接，所述调节电机固定设置在污水处理箱上，所述调节皮带套设在调节电机的输出轴和所述调节轴的一端上。
与现有技术相比较，本实用新型的有益效果在于：
其一，本实用新型通过进料斗对污水处理箱内添加好氧颗粒污泥，好氧颗粒污泥会落在移动组件工作端上，通过进水管将污水排入污水处理箱内，通过观察窗对污水处理箱内的混合污水进行观察，通过移动组件的设置对好氧颗粒污泥进行上下移动，通过搅拌组件对污水进行混合搅拌，通过开关组件的设置将好氧颗粒污泥进行回收。
其二，本实用新型通过两个移动电机运作带动两个移动丝杆同步转动，两个移动丝杆转动时带动过滤板移动，过滤板移动时带动过滤板上的好氧颗粒污泥进行移动。
其三，本实用新型通过开关组件工作将污水处理箱的开口进行封闭作业，使污水处理箱内部与外界隔绝，避免影响污水处理箱内的污水进行处理，当开关组件工作时调节电机工作带动调节皮带进行转动，调节皮带带动调节轴同步转动，调节轴在两个安装座上进行转动带动与其固定连接的开关盖进行开关调节。
