申请日2021.01.06
公开（公告）日2021.10.26
IPC分类号C02F9/14; C02F101/16; C02F101/10; C02F101/30
摘要
本实用新型公开了BAF曝气生物滤池，包括双层台座，双层台座的顶端设置有曝气生物滤池本体，双层台座的底端设置有滤水箱，滤水箱的顶端通过导管与曝气生物滤池本体固定连接，双层台座的底端位于滤水箱的一侧设置有抽水泵机，滤水箱通过导管与抽水泵机固定连接，污水沉淀池设置在双层台座的一侧，双层台座的一侧设置有U型卡座，U型卡座的顶端设置有多个若干个均匀排列的污水沉淀池，U型卡座的顶端两侧均设置有X向调节机构，污水沉淀池的顶部设置有Y箱调节机构，Y向调节机构滑动连接一滑座。本实用新型解决了在曝气生物滤池对污水处理过程中，处理产生的固定物质往往会出现堆积现象的问题，提高了曝气生物滤池对污水的处理效率。
权利要求书
1.BAF曝气生物滤池，其特征在于，包括：

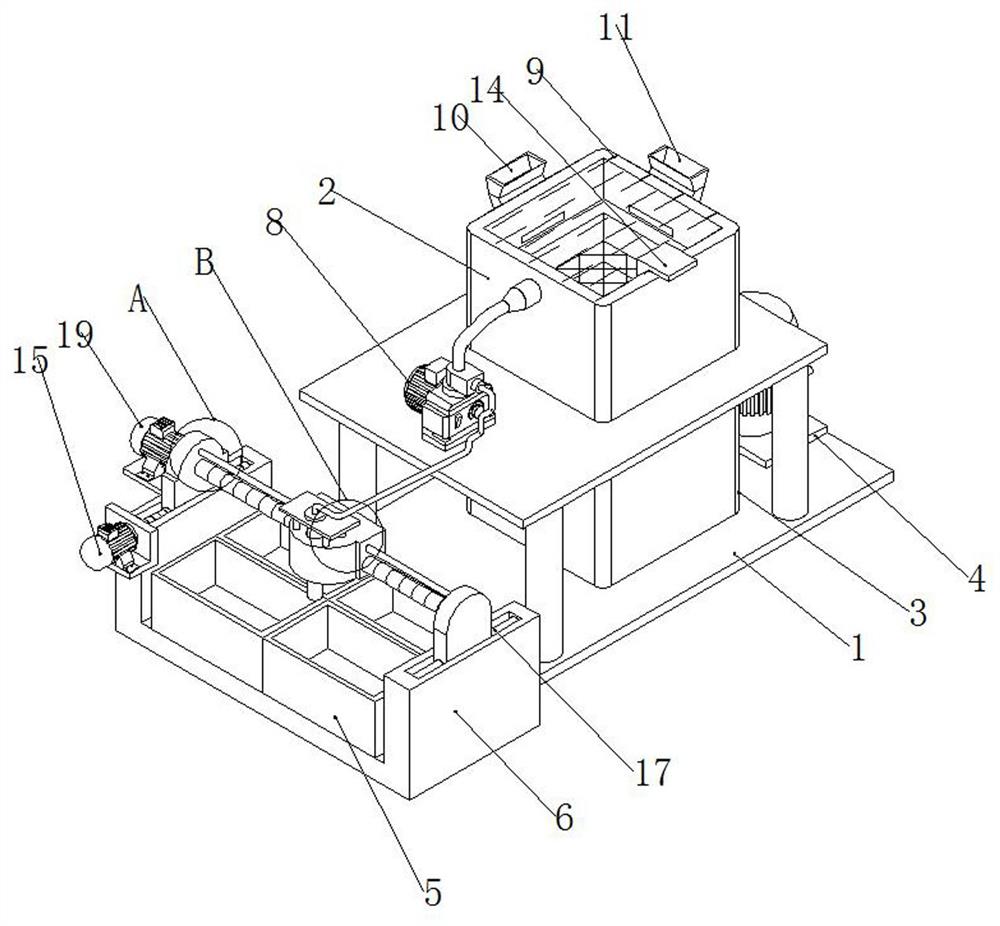

双层台座（1），所述双层台座（1）的顶端设置有曝气生物滤池本体（2），所述双层台座（1）的底端设置有滤水箱（3），所述滤水箱（3）的顶端通过导管与曝气生物滤池本体（2）固定连接，所述双层台座（1）的底端位于滤水箱（3）的一侧设置有抽水泵机（4），所述滤水箱（3）通过导管与抽水泵机（4）固定连接；
污水沉淀池（5），所述污水沉淀池（5）设置在双层台座（1）的一侧，所述双层台座（1）的一侧设置有U型卡座（6），所述U型卡座（6）的顶端设置有多个若干个均匀排列的污水沉淀池（5），所述U型卡座（6）的顶端两侧均设置有X向调节机构，所述污水沉淀池（5）的顶部设置有Y向调节机构，所述Y向调节机构滑动连接一滑座（7），所述滑座（7）的顶端通过软管固定连接有吸水泵（8），所述吸水泵（8）的另一端通过导管与曝气生物滤池本体（2）固定连接。
2.根据权利要求1所述的BAF曝气生物滤池，其特征在于，所述曝气生物滤池本体（2）的顶端设置有封盖（9），所述封盖（9）采用透明玻璃钢材质制成。
3.根据权利要求1所述的BAF曝气生物滤池，其特征在于，所述曝气生物滤池本体（2）的一边侧设置有第一投料口（10），所述曝气生物滤池本体（2）远离污水沉淀池（5）的一侧设置有第二投料口（11）。
4.根据权利要求1所述的BAF曝气生物滤池，其特征在于，所述曝气生物滤池本体（2）内部设置有漏箱（12），所述漏箱（12）的底端设置有固液分离滤网（13）。
5.根据权利要求4所述的BAF曝气生物滤池，其特征在于，所述漏箱（12）的顶端一侧设置有L型连接块（14），所述L型连接块（14）与曝气生物滤池本体（2）的顶端相互卡合连接。
6.根据权利要求1所述的BAF曝气生物滤池，其特征在于，所述X向调节机构包括X向电机（15）、X向螺杆（16）以及X向光滑杆（17），所述U型卡座（6）的顶端一侧开设有第一滑槽，所述第一滑槽的内部固定有一X向螺杆（16），所述X向螺杆（16）的转动轴与X向电机（15）的转动轴固定连接，所述U型卡座（6）的顶端另一侧开设有第二滑槽，所述第二滑槽的内部固定有一X向光滑杆（17），所述X向螺杆（16）和X向光滑杆（17）均螺纹连接有一导座（18）。
7.根据权利要求6所述的BAF曝气生物滤池，其特征在于，所述Y向调节机构包括Y向电机（19）和Y向螺杆（20），所述Y向电机（19）固定在两个导座（18）相背侧远离滑座（7）的一端，所述Y向电机（19）与Y向螺杆（20）转动连接，两个所述导座（18）的相对侧位于Y向螺杆（20）的顶端设置有一Y向限制杆（21）。
8.根据权利要求1所述的BAF曝气生物滤池，其特征在于，所述滑座（7）的顶端设置有若干个电动伸缩杆（22），若干个电动伸缩杆（22）的顶端固定有同一固定板（23），所述固定板（23）卡合连接有一硬质管（24），所述硬质管（24）与软管固定连接。
说明书
BAF曝气生物滤池
技术领域
本实用新型涉及污水处理技术领域，具体为BAF曝气生物滤池。
背景技术
曝气生物滤池，简称BAF，是80年代末在欧美发展起来的一种新型生物膜法污水处理工艺，于90年代初得到较大发展，最大规模达几十万吨每天，并发展为可以脱氮除磷。曝气生物滤池的应用范围较为广泛，其在水深度处理、微污染源水处理、难降解有机物处理、低温污水的硝化、低温微污染水处理中都有很好的、甚至不可替代的功能。
本实目前，在曝气生物滤池对污水处理过程中，处理产生的固定物质往往会出现堆积现象的，从而降低了曝气生物滤池对污水的处理效率。因此我们对此做出改进，提出BAF曝气生物滤池。
实用新型内容
为了解决上述技术问题，本实用新型提供了如下的技术方案：
本实用新型BAF曝气生物滤池，包括：
双层台座，所述双层台座的顶端设置有曝气生物滤池本体，所述双层台座的底端设置有滤水箱，所述滤水箱的顶端通过导管与曝气生物滤池本体固定连接，所述所述双层台座的底端位于滤水箱的一侧设置有抽水泵机，所述滤水箱通过导管与抽水泵机固定连接；
污水沉淀池，所述污水沉淀池设置在双层台座的一侧，所述双层台座的一侧设置有U型卡座，所述U型卡座的顶端设置有多个若干个均匀排列的污水沉淀池，所述U型卡座的顶端两侧均设置有X向调节机构，所述污水沉淀池的顶部设置有Y箱调节机构，所述Y向调节机构滑动连接一滑座，所述滑座的顶端通过软管固定连接有吸水泵，所述吸水泵的另一端通过导管与曝气生物滤池本体固定连接。
作为本实用新型的优选技术方案，所述曝气生物滤池本体的顶端设置有封盖，所述封盖采用透明玻璃钢材质制成。
作为本实用新型的优选技术方案，所述曝气生物滤池本体的一边侧设置有第一投料口，所述曝气生物滤池本体远离污水沉淀池的一侧设置有第二投料口。
作为本实用新型的优选技术方案，所述曝气生物滤池本体内部设置有漏箱，所述漏箱的底端设置有固液分离滤网。
作为本实用新型的优选技术方案，所述漏箱的顶端一侧设置有L型连接块，所述L型连接块与曝气生物滤池本体的顶端相互卡合连接。
作为本实用新型的优选技术方案，所述X向调节机构包括X向电机、X向螺杆以及X向光滑杆，所述U型卡座的顶端一侧开设有第一滑槽，所述第一滑槽的内部固定有一X向螺杆，所述X向螺杆的转动轴与X向电机的转动轴固定连接，所述U型卡座的顶端另一侧开设有第二滑槽，所述第二滑槽的内部固定有一X向光滑杆，所述X向螺杆和X向光滑杆均螺纹连接有一导座。
作为本实用新型的优选技术方案，所述Y向调节机构包括Y向电机和Y向螺杆，所述Y向电机固定在两个导座相背侧远离滑座的一端，所述Y向电机与Y向螺杆转动连接，两个所述导座的相对侧位于Y向螺杆的顶端设置有一Y向限制杆。
作为本实用新型的优选技术方案，所述滑座的顶端设置有若干个电动伸缩杆，若干个电动伸缩杆的顶端固定有同一固定板，所述固定板卡合连接有一硬质管，所述硬质管与软管固定连接。
本实用新型的有益效果是：该种BAF曝气生物滤池，通过污水沉淀池将污水中不溶性固体物质去除，通过固液分离滤网将经曝气生物滤池处理后污水中含有的固体成分进行过滤，并在处理一段时间后经固体物质去取出处理，降低了曝气生物滤池中固定沉淀物的比例，解决了在曝气生物滤池对污水处理过程中，处理产生的固定物质往往会出现堆积现象的问题，提高了曝气生物滤池对污水的处理效率，同时避免在污水流通过程对各类泵体造成损害。
