申请日2021.03.25
公开日期2021.11.02
IPC分类B01D41/04
摘要
本实用新型公开了一种催化烟气脱硫污水用干渣过滤器高效自清洗系统，包括干渣过滤器筒体，所述干渣过滤器筒体上设有清洗剂进口和清洗剂出口，所述清洗剂进口和清洗箱通过清洗管道连通，清洗管道上设有清洗泵，清洗箱内设有清洗剂，所述清洗剂进口位于干渣过滤器筒体的切线方向上，所述干渣过滤器筒体内设有若干多面空心球，所述干渣过滤器筒体内设有设有若干水平布置的格栅板，格栅板上的格栅孔径小于多面空心球孔径。本实用新型中的干渣过滤器在清洗剂的作用下对滤布进行化学清洗，清洗效果更优，且清洗剂由切线方向进入后带动多面空心球螺旋转动，对滤布撞击揉搓清洗，清洗效果进一步优化。
权利要求
1.一种催化烟气脱硫污水用干渣过滤器高效自清洗系统，包括干渣过滤器筒体，其特征在于，所述干渣过滤器筒体上设有清洗剂进口和清洗剂出口，所述清洗剂进口和清洗箱通过清洗管道连通，清洗管道上设有清洗泵，清洗箱内设有清洗剂，所述清洗剂进口位于干渣过滤器筒体的切线方向上，所述干渣过滤器筒体内设有若干多面空心球，所述干渣过滤器筒体内设有设有若干水平布置的格栅板，格栅板上的格栅孔径小于多面空心球孔径。
2.根据权利要求1所述的催化烟气脱硫污水用干渣过滤器高效自清洗系统，其特征在于，所述清洗箱上设有回流口，回流口和清洗剂出口通过回流管道连通，回流管道上设有回流阀门。
3.根据权利要求1所述的催化烟气脱硫污水用干渣过滤器高效自清洗系统，其特征在于，所述干渣过滤器筒体上设有若干组清洗剂进口，每组清洗剂进口包括两个清洗剂进口且两个清洗剂进口的方向相反，两清洗剂进口的方向相反。
4.根据权利要求2所述的催化烟气脱硫污水用干渣过滤器高效自清洗系统，其特征在于，所述回流管道上设有管道过滤器。
5.根据权利要求1所述的催化烟气脱硫污水用干渣过滤器高效自清洗系统，其特征在于，所述清洗箱底部设有排渣口。
6.根据权利要求1所述的催化烟气脱硫污水用干渣过滤器高效自清洗系统，其特征在于，所述清洗箱侧壁设有磁翻板液位计。
7.根据权利要求1所述的催化烟气脱硫污水用干渣过滤器高效自清洗系统，其特征在于，所述清洗剂为稀硝酸。
说明书
一种催化烟气脱硫污水用干渣过滤器高效自清洗系统
技术领域
本实用新型涉及干渣过滤器领域，尤其涉及一种催化烟气脱硫污水用干渣过滤器高效自清洗系统。
背景技术
催化烟气脱硫污水内含有大量的颗粒物，催化剂粉、硫酸盐和亚硫酸盐，用干渣过滤器拦截污水中的颗粒物，运行一定周期后，干渣过滤器滤布被颗粒物堵塞，需进行清洗，恢复滤布的性能。按目前国内常用的清洗方式，使用压缩空气擦洗，其擦洗效果较差，无法较好的恢复滤布性能，且不能清除盐垢；滤布在使用一段时间后即因为盐垢堵塞引起滤布破损而需要重新更换，滤布使用寿命仅达到2个月左右；而滤布更换费时费力，每台干渣过滤器内装有数十件滤布；需打开过滤器罐体，取出过滤元件，在外部更换滤布，然后再回装使用；整个过程需使用20-25人工。
实用新型内容
本实用新型的目的是提供一种催化烟气脱硫污水用干渣过滤器高效自清洗系统。
本实用新型的创新点在于本实用新型中的干渣过滤器在清洗剂的作用下对滤布进行化学清洗，清洗效果更优，且清洗剂由切线方向进入后带动多面空心球螺旋转动，对滤布撞击揉搓清洗，清洗效果进一步优化。
为实现上述实用新型目的，本实用新型的技术方案是：

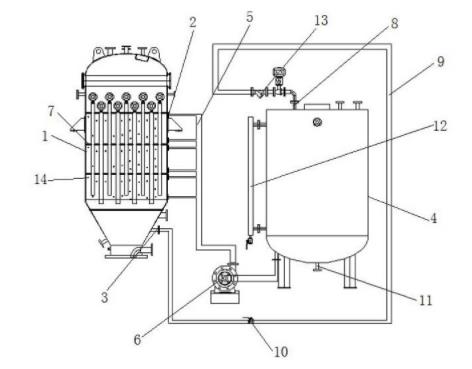

一种催化烟气脱硫污水用干渣过滤器高效自清洗系统，包括干渣过滤器筒体，所述干渣过滤器筒体上设有清洗剂进口和清洗剂出口，所述清洗剂进口和清洗箱通过清洗管道连通，清洗管道上设有清洗泵，清洗箱内设有清洗剂，所述清洗剂进口位于干渣过滤器筒体的切线方向上，所述干渣过滤器筒体内设有若干多面空心球，所述干渣过滤器筒体内设有设有若干水平布置的格栅板，格栅板上的格栅孔径小于多面空心球孔径。
进一步地，所述清洗箱上设有回流口，回流口和清洗剂出口通过回流管道连通，回流管道上设有回流阀门。将清洗剂回流，节约成本。
进一步地，所述干渣过滤器筒体上设有若干组清洗剂进口，每组清洗剂进口包括两个清洗剂进口且两个清洗剂进口的方向相反，两清洗剂进口的方向相反。清洗剂从切线方向进入带动多面空心球旋动，两组相反方向的清洗剂进口形成揉搓形态，多面空心球对滤布表面撞击搓洗效果更优。
进一步地，所述回流管道上设有管道过滤器。用于将清洗出来的回流至清洗箱清洗剂中的杂质过滤掉。
进一步地，所述清洗箱底部设有排渣口。如果管道过滤器过滤的不够彻底，通过清洗箱底部排渣。
进一步地，所述清洗箱侧壁设有磁翻板液位计。可以用于测量清洗箱内的液位。
进一步地，所述清洗剂为稀硝酸。
本实用新型的有益效果是 ：
1、本实用新型中的干渣过滤器在清洗剂的作用下对滤布进行化学清洗，清洗效果更优，且清洗剂由切线方向进入后带动多面空心球螺旋转动，对滤布撞击揉搓清洗，清洗效果进一步优化。
