申请日2021.06.15
公开日期2021.11.23
IPC分类C02F9/02
摘要
本实用新型公开了一种橡胶生产用污水处理装置，属于污水处理领域，一种橡胶生产用污水处理装置，包括箱体，所述箱体的顶部固定连接有与其连通的进水管，所述箱体的右侧固定连接有与其连通的排水管，所述箱体的右侧安装有水泵，所述水泵的输出端与输入端均与排水管的中部固定连接，所述箱体的内部设置有两个过滤组件，所述箱体的内部设置有两个弹力件，所述箱体的内部设置有吸附组件，所述箱体的顶部设置有两个密封组件。该实用新型，具备良好的污水处理效果，在便于更换滤板的同时可减少被拦截的固定杂物重新流回污水中的现象发生，便于推广使用。
权利要求

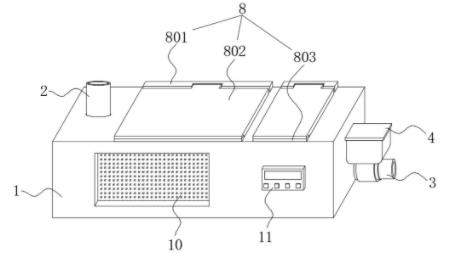

1.一种橡胶生产用污水处理装置，包括箱体(1)，其特征在于：所述箱体(1)的顶部固定连接有与其连通的进水管(2)，所述箱体(1)的右侧固定连接有与其连通的排水管(3)，所述箱体(1)的右侧安装有水泵(4)，所述水泵(4)的输出端与输入端均与排水管(3)的中部固定连接，所述箱体(1)的内部设置有两个过滤组件(5)，所述箱体(1)的内部设置有两个弹力件(6)，所述箱体(1)的内部设置有吸附组件(7)，所述箱体(1)的顶部设置有两个密封组件(8)。
2.根据权利要求1所述的一种橡胶生产用污水处理装置，其特征在于：所述过滤组件(5)包括滤板(501)与一组挡板(502)，两个所述滤板(501)的底部均贯穿并滑动连接至箱体(1)的内部，两组所述挡板(502)分别固定连接至两个滤板(501)的外侧，两个所述滤板(501)的正视截面均呈倾斜状，两个所述滤板(501)的内部均开设有扣槽。
3.根据权利要求2所述的一种橡胶生产用污水处理装置，其特征在于：所述弹力件(6)包括弹簧(601)、滑动板(602)、固定杆(603)与抵触板(604)，两个所述弹簧(601)均固定连接至箱体(1)的内部，两个所述滑动板(602)的外侧分别与两个弹簧(601)固定连接，两个所述固定杆(603)分别固定连接至两个滑动板(602)的外侧，两个所述抵触板(604)的外侧分别与两个固定杆(603)固定连接，两个所述抵触板(604)分别与底部两个挡板(502)的外侧接触。
4.根据权利要求1所述的一种橡胶生产用污水处理装置，其特征在于：所述吸附组件(7)包括活性炭块(701)与分子筛块(702)，所述活性炭块(701)与分子筛块(702)的底部均贯穿并滑动连接至箱体(1)的内部。
5.根据权利要求2所述的一种橡胶生产用污水处理装置，其特征在于：所述密封组件(8)包括铰接座(801)、压板(802)与电磁铁(803)，两个所述铰接座(801)均安装至箱体(1)的顶部，两个所述压板(802)分别铰接至两个铰接座(801)的内部，两个所述压板(802)的底部分别与两个滤板(501)接触，两个所述电磁铁(803)均固定安装至箱体(1)的顶部，两个所述压板(802)的底部分别与两个电磁铁(803)磁性连接。
6.根据权利要求2所述的一种橡胶生产用污水处理装置，其特征在于：所述箱体(1)内部的顶面固定连接有两个滑块(9)，两个所述滑块(9)的左侧分别贯穿滑动连接至两个滤板(501)的内部。
7.根据权利要求1所述的一种橡胶生产用污水处理装置，其特征在于：所述箱体(1)的正面设置有观察窗(10)。
8.根据权利要求5所述的一种橡胶生产用污水处理装置，其特征在于：所述箱体(1)的正面固定安装有控制面板(11)，所述控制面板(11)的输出端分别与两个电磁铁(803)、水泵(4)的输入端信号连接。
说明书
一种橡胶生产用污水处理装置
技术领域
本实用新型涉及污水处理领域，更具体地说，涉及一种橡胶生产用污水处理装置。
背景技术
污水处理：为使污水达到排入某一水体或再次使用的水质要求对其进行净化的过程，污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。
现有技术中，针对橡胶生产过程中的污水，提升利用滤板对其内部附带的固体与杂质进行处理，但现有的滤板不便于更换，影响过滤效果，而部分滤板在更换过程中易使其拦截的固体杂物重新流回污水中，不便于使用，为此我们推出了一种橡胶生产用污水处理装置来解决上述问题。
实用新型内容
针对现有技术中存在的问题，本实用新型的目的在于提供一种橡胶生产用污水处理装置，以解决现有技术中，针对橡胶生产过程中的污水，提升利用滤板对其内部附带的固体与杂质进行处理，但现有的滤板不便于更换，影响过滤效果，而部分滤板在更换过程中易使其拦截的固体杂物重新流回污水中，不便于使用的问题。
为解决上述问题，本实用新型采用如下的技术方案。
一种橡胶生产用污水处理装置，包括箱体，所述箱体的顶部固定连接有与其连通的进水管，所述箱体的右侧固定连接有与其连通的排水管，所述箱体的右侧安装有水泵，所述水泵的输出端与输入端均与排水管的中部固定连接，所述箱体的内部设置有两个过滤组件，所述箱体的内部设置有两个弹力件，所述箱体的内部设置有吸附组件，所述箱体的顶部设置有两个密封组件。
作为上述技术方案的进一步描述：
所述过滤组件包括滤板与一组挡板，两个所述滤板的底部均贯穿并滑动连接至箱体的内部，两组所述挡板分别固定连接至两个滤板的外侧，两个所述滤板的正视截面均呈倾斜状，两个所述滤板的内部均开设有扣槽。
作为上述技术方案的进一步描述：
所述弹力件包括弹簧、滑动板、固定杆与抵触板，两个所述弹簧均固定连接至箱体的内部，两个所述滑动板的外侧分别与两个弹簧固定连接，两个所述固定杆分别固定连接至两个滑动板的外侧，两个所述抵触板的外侧分别与两个固定杆固定连接，两个所述抵触板分别与底部两个挡板的外侧接触。
作为上述技术方案的进一步描述：
所述吸附组件包括活性炭块与分子筛块，所述活性炭块与分子筛块的底部均贯穿并滑动连接至箱体的内部。
作为上述技术方案的进一步描述：
所述密封组件包括铰接座、压板与电磁铁，两个所述铰接座均安装至箱体的顶部，两个所述压板分别铰接至两个铰接座的内部，两个所述压板的底部分别与两个滤板接触，两个所述电磁铁均固定安装至箱体的顶部，两个所述压板的底部分别与两个电磁铁磁性连接。
作为上述技术方案的进一步描述：
所述箱体内部的顶面固定连接有两个滑块，两个所述滑块的左侧分别贯穿滑动连接至两个滤板的内部。
作为上述技术方案的进一步描述：
所述箱体的正面设置有观察窗。
作为上述技术方案的进一步描述：
所述箱体的正面固定安装有控制面板，所述控制面板的输出端分别与两个电磁铁、水泵的输入端信号连接。
相比于现有技术，本实用新型的优点在于：
(1)本方案利用箱体上进水管的设置，便于将污水引入箱体的内部，随后利用两个过滤组件对其内部附带的固定杂物进行拦截，随后利用吸附组件的设置，便于对污水中附带的杂质进行吸附处理，保证污水处理效果，利用两个密封组件的设置，便于保证吸附组件与过滤组件的安装稳定性，同时便于定期对吸附组件与过滤组件进行更换，利用两个弹力件的设置，便于使用者对两个过滤组件进行更换时更加便捷。
(2)本方案利用两个滤板的设置，便于对污水中附带的固定杂物进行拦截，利用两组挡板的设置，便于对拦截下的固体杂物进行放置，从而在对两个滤板进行更换时减少固定杂物流回污水中的现象发生，利用两个扣槽的设置，便于使用者对两个滤板进行拿取。
(3)本方案利用两个抵触板的设置，便于与底部两个挡板进行接触，两个弹簧初始状态为压缩状态，当使用者对两个滤板进行更换清理时，利用两个弹簧的弹力影响，从而使两个滑动板分别通过两个固定杆来带动两个抵触板运动，从而分别将两个滤板推出箱体的内部，从而便于使用者进行拿取。
(4)本方案利用活性炭块与分子筛块的设置，便于对污水中附带的杂质进行吸附，保证污水处理效果。
(5)本方案利用两个铰接座的设置，便于对两个压板起到支撑作用，利用两个压板的设置，便于减少箱体内部水源溢出现象发生，利用两个电磁铁的设置，便于分别与两个压板进行磁性连接，保证两个压板的稳定性，利用两个压板打开，从而便于对两个滤板、活性炭块与分子筛块进行更换。
(6)本方案利用两个滑块的设置，便于在对两个滤板进行安装时起到导向作用，从而便于进行快速安装。
(7)本方案利用观察窗的设置，便于对箱体内部污水过滤情况进行观察，从而便于使用者确定过滤组件的更换时间。
(8)本方案利用控制面板的设置，便于对整个装置内部电器元件进行控制，更加便捷。
