申请日2021.02.26
公开日期2021.11.05
IPC分类C02F3/12;B01D63/08;B01D65/02
摘要
本实用新型公开了一体化污水处理设备MBR膜组件，包括处理箱，处理箱的内部滑动连接有滤膜框，且处理箱一侧的外壁上开设有拉动槽，滤膜框与拉动槽的缝隙处设置有密封垫，且滤膜框贯穿于拉动槽的内部，处理箱相邻一侧的内壁上均焊接有导轨，滤膜框底部外壁的两侧均通过螺栓安装有三个滑块，且滑块底部的外壁上通过转轴转动连接有滑动在导轨内部的滑轮。本实用新型能够使滤膜框滑动至处理箱的外部，能够便于将滤膜框取出，同时第一弹簧的伸缩力能够使卡块卡接在卡槽的内部，能够将滤膜框固定在处理箱上，能够使活动板带动软毛刷贴合滤膜板的底部移动，进而能够反向对滤膜板进行清洗，防止滤膜板的膜孔堵塞影响水流的现象发生。
权利要求

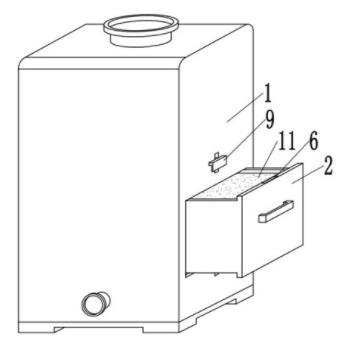

1.一体化污水处理设备MBR膜组件，包括处理箱（1），其特征在于，所述处理箱（1）的内部滑动连接有滤膜框（2），且处理箱（1）一侧的外壁上开设有拉动槽（25），所述滤膜框（2）与拉动槽（25）的缝隙处设置有密封垫，且滤膜框（2）贯穿于拉动槽（25）的内部，所述处理箱（1）相邻一侧的内壁上均焊接有导轨（3），所述滤膜框（2）底部外壁的两侧均通过螺栓安装有三个滑块（4），且滑块（4）底部的外壁上通过转轴转动连接有滑动在导轨（3）内部的滑轮（5），所述滤膜框（2）顶部的外壁和底部的外壁一侧均开设有卡槽（6），且拉动槽（25）顶部和底部的内壁上均开设有活动槽（7），所述活动槽（7）的内部滑动连接有卡接在卡槽（6）内部的卡块（8），所述卡块（8）一侧的外壁上焊接有延伸至处理箱（1）外部的把手（9），且活动槽（7）一侧的内壁上焊接有与把手（9）相连接的第一弹簧（10）。
2.根据权利要求1所述的一体化污水处理设备MBR膜组件，其特征在于，所述滤膜框（2）一侧的内壁上开设有呈上下结构分布的三个安装槽（12），且安装槽（12）一侧的内壁上通过螺栓安装有马达（13），所述马达（13）的输出端上通过螺栓安装有螺杆（14）。
3.根据权利要求1所述的一体化污水处理设备MBR膜组件，其特征在于，所述滤膜框（2）的内部滑动连接有三个活动板（15），所述活动板（15）顶部的外壁上设置有软毛刷（18），且螺杆（14）螺纹贯穿于活动板（15）的内部。
4.根据权利要求1所述的一体化污水处理设备MBR膜组件，其特征在于，所述滤膜框（2）相邻一侧的内壁上开设有三个限位槽（16），且活动板（15）两侧的外壁上均焊接有滑动连接在限位槽（16）内部的限位块（17）。
5.根据权利要求1所述的一体化污水处理设备MBR膜组件，其特征在于，所述滤膜框（2）的内部插接有三个滤膜板（11），且滤膜板（11）与活动板（15）呈交替状结构分布，所述滤膜框（2）一侧的外壁开设有三个放置槽（19），且滤膜板（11）贯穿于放置槽（19）的内部。
6.根据权利要求5所述的一体化污水处理设备MBR膜组件，其特征在于，所述放置槽（19）顶部的内壁上开设有移动槽（20），且移动槽（20）的内部滑动连接有插接在插槽（26）内部的插块（23），所述移动槽（20）顶部的内壁上焊接有与插块（23）相连接的第二弹簧（24）。
7.根据权利要求1所述的一体化污水处理设备MBR膜组件，其特征在于，所述滤膜框（2）一侧的外壁上螺纹连接有三个延伸至移动槽（20）内部的长颈螺栓（21），且长颈螺栓（21）位于移动槽（20）内部的一端焊接有抵持块（22）。
说明书
一体化污水处理设备MBR膜组件
技术领域
本实用新型涉及污水处理技术领域，尤其涉及一体化污水处理设备MBR膜组件。
背景技术
生活污水大部分经任何处理直接排放进入自然环境，造成环境污染；MBR技术是将过滤膜与污水处理中的生物化学反应结合起来处理污水的一项技术，也称膜分离活性污泥法。膜生物反应器融合了传统的生物处理技术的生物降解功能和膜分离技术的高效分离功能，具有对污水中污染物去除效率高、分离工艺简单、占地面积小，出水水质好、防止各种微生物菌群流失。
现有的一体化污水处理设备MBR膜组件，不便于从处理箱的内部取出清理和更换滤膜板，还需将处理箱全部打开，使用非常不便，同时对膜板清洗时，还需将每个滤膜板拆卸后才能进行逐个清洗，因此，亟需设计一体化污水处理设备MBR膜组件来解决上述问题。
发明内容
本实用新型的目的是为了解决现有技术中存在的不便于从处理箱的内部取出清理和更换滤膜板、并且对滤膜板清洗时，还需将每个滤膜板拆卸后才能进行逐个清洗的缺点，而提出的一体化污水处理设备MBR膜组件。
为了实现上述目的，本实用新型采用了如下技术方案：一体化污水处理设备MBR膜组件，包括处理箱，所述处理箱的内部滑动连接有滤膜框，且处理箱一侧的外壁上开设有拉动槽，所述滤膜框与拉动槽的缝隙处设置有密封垫，且滤膜框贯穿于拉动槽的内部，所述处理箱相邻一侧的内壁上均焊接有导轨，所述滤膜框底部外壁的两侧均通过螺栓安装有三个滑块，且滑块底部的外壁上通过转轴转动连接有滑动在导轨内部的滑轮，所述滤膜框顶部的外壁和底部的外壁一侧均开设有卡槽，且拉动槽顶部和底部的内壁上均开设有活动槽，所述活动槽的内部滑动连接有卡接在卡槽内部的卡块，所述卡块一侧的外壁上焊接有延伸至处理箱外部的把手，且活动槽一侧的内壁上焊接有与把手相连接的第一弹簧。
上述技术方案的关键构思在于：能够使滤膜框滑动至处理箱的外部，能够便于将滤膜框取出，同时第一弹簧的伸缩力能够使卡块卡接在卡槽的内部，能够将滤膜框固定在处理箱上。
进一步的，所述滤膜框一侧的内壁上开设有呈上下结构分布的三个安装槽，且安装槽一侧的内壁上通过螺栓安装有马达，所述马达的输出端上通过螺栓安装有螺杆。
进一步的，所述滤膜框的内部滑动连接有三个活动板，所述活动板顶部的外壁上设置有软毛刷，且螺杆螺纹贯穿于活动板的内部。
进一步的，所述滤膜框相邻一侧的内壁上开设有三个限位槽，且活动板两侧的外壁上均焊接有滑动连接在限位槽内部的限位块。
进一步的，所述滤膜框的内部插接有三个滤膜板，且滤膜板与活动板呈交替状结构分布，所述滤膜框一侧的外壁开设有三个放置槽，且滤膜板贯穿于放置槽的内部。
进一步的，所述放置槽顶部的内壁上开设有移动槽，且移动槽的内部滑动连接有插接在插槽内部的插块，所述移动槽顶部的内壁上焊接有与插块相连接的第二弹簧。
进一步的，所述滤膜框一侧的外壁上螺纹连接有三个延伸至移动槽内部的长颈螺栓，且长颈螺栓位于移动槽内部的一端焊接有抵持块。
本实用新型的有益效果为：
1.通过设置的导轨、滑块、滑轮、卡槽、活动槽、卡块、把手和第一弹簧，能够使滤膜框滑动至处理箱的外部，能够便于将滤膜框取出，同时第一弹簧的伸缩力能够使卡块卡接在卡槽的内部，能够将滤膜框固定在处理箱上。
2.通过设置的马达、螺杆、活动板和软毛刷，能够使活动板带动软毛刷贴合滤膜板的底部移动，进而能够反向对滤膜板进行清洗，防止滤膜板的膜孔堵塞影响水流的现象发生，实现了自清理的功能。
3.通过设置的活动板、限位块和限位槽，限位块在限位槽的内部移动时，能够确保活动板平行移动，进而能够使软毛刷一直与滤膜板底部贴合，能够避免活动板倾斜的现象发生。
4.通过设置的移动槽、长颈螺栓、抵持块、插块、第二弹簧、拉动槽和插槽，转动长颈螺栓能够使抵持块将插块插接在插槽的内部，进而能够将滤膜板固定在滤膜框上，实现了便于对滤膜板更换，使用非常方便。
