申请日2020.12.25
公开（公告）日2021.09.21
IPC分类号C02F3/30
摘要
本实用新型提供一种AAO+MBBR+MBR工艺的污水处理装置，解决现有对生活污水处理采用活性污泥法，存在对氨氮、总氮去除不理想，除磷效果不彻底的问题。该装置包括设备间、厌氧池、缺氧池、好氧池、膜生物反应池和存储单元，存储单元包括与膜生物反应池连通的清水池和污泥池；好氧池内填充有MBBR悬浮填料，好氧池的上部设有与膜生物反应池连通的进水口Ⅳ，好氧池内安装有拦截装置和潜水推流器；膜生物反应池内安装有中空纤维膜组件，用于将膜生物反应池中的活性污泥和大分子有机物截留于膜生物反应池下部；膜生物反应池的底部安装有污泥回流泵，污泥回流泵通过排泥电磁阀与污泥池连通，污泥回流泵通过污泥回流电磁阀与厌氧池连通。
权利要求书

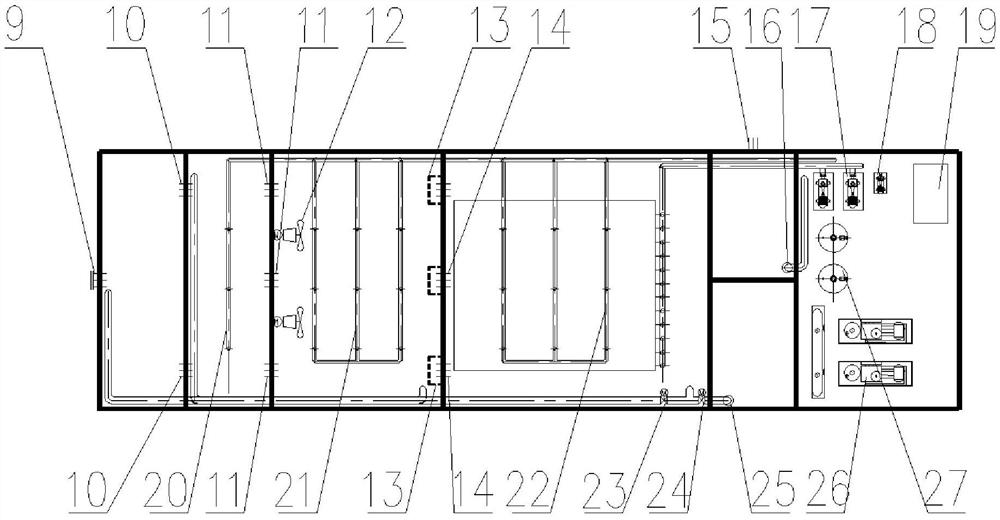

1.一种AAO+MBBR+MBR工艺的污水处理装置，其特征在于：包括设备间(7)以及依次连通的厌氧池(2)、缺氧池(3)、好氧池(4)、膜生物反应池(5)和存储单元，存储单元包括与膜生物反应池(5)连通的清水池(8)和污泥池(6)；
所述好氧池(4)内填充有MBBR悬浮填料(29)，好氧池(4)的上部设有与膜生物反应池(5)连通的进水口Ⅳ(14)，好氧池(4)内安装有拦截装置(13)，用于防止MBBR悬浮填料(29)进入膜生物反应池(5)，好氧池(4)内还安装有潜水推流器(12)，用于使MBBR悬浮填料(29)在好氧池(4)内运动；
所述膜生物反应池(5)内安装有中空纤维膜组件(31)，用于将膜生物反应池(5)中的活性污泥和大分子有机物截留于膜生物反应池(5)下部；膜生物反应池(5)的底部安装有污泥回流泵(32)，污泥回流泵(32)的第一出口通过排泥电磁阀(24)与污泥池(6)连通，污泥回流泵(32)的第二出口通过污泥回流电磁阀(23)与厌氧池(2)连通。
2.根据权利要求1所述一种AAO+MBBR+MBR工艺的污水处理装置，其特征在于：所述设备间(7)内安装有反洗泵(18)和反洗加药装置(27)，且反洗加药装置(27)与膜生物反应池(5)内部连通，反洗泵(18)用于控制反洗加药装置(27)的动作。
3.根据权利要求2所述一种AAO+MBBR+MBR工艺的污水处理装置，其特征在于：所述设备间(7)内安装有自吸泵(17)，用于将膜生物反应池(5)过滤后的清水抽至清水池(8)。
4.根据权利要求1至3任一所述一种AAO+MBBR+MBR工艺的污水处理装置，其特征在于：所述厌氧池(2)、缺氧池(3)、好氧池(4)、膜生物反应池(5)的体积比为1:(1～1.5):(2.5～3.5):(2.5～3.5)。
5.根据权利要求4所述一种AAO+MBBR+MBR工艺的污水处理装置，其特征在于：所述MBBR悬浮填料(29)的规格尺寸为φ25×15mm，拦截装置(13)的过滤孔直径小于等于15mm。
6.根据权利要求1所述一种AAO+MBBR+MBR工艺的污水处理装置，其特征在于：所述厌氧池(2)、缺氧池(3)、好氧池(4)、膜生物反应池(5)、清水池(8)和污泥池(6)均设置在同一箱体内。
说明书
一种AAO+MBBR+MBR工艺的污水处理装置
技术领域
本实用新型涉及污水处理技术，特别是涉及一种采用“A/A/O+MBBR+ MBR”工艺的一体化生活污水处理装置。
背景技术
近年来，随着生活水平的不断提高，生活污水的排放量逐渐上升。由于生活污水中含有大量的有机污染物，如果不经处理进行排放，会对周围环境、水体造成严重破坏，所以必须对排放的生活污水进行严格预处理和生化处理，以达到排放要求。
现有污水的生化处理类中，主要包括活性污泥法、SBR、CAST、接触氧化法、生物滤池等工艺。目前，对于生活污水的处理，大多采用传统活性污泥法，但是该工艺存在对氨氮、总氮去除不理想，除磷效果不彻底的问题。
实用新型内容
为了解决现有对生活污水处理采用活性污泥法，存在对氨氮、总氮去除不理想，除磷效果不彻底的技术问题，本实用新型提供了一种生活污水处理装置。
为实现上述目的，本实用新型提供的技术方案是：
一种AAO+MBBR+MBR工艺的污水处理装置，其特殊之处在于：包括设备间以及依次连通的厌氧池、缺氧池、好氧池、膜生物反应池和存储单元，存储单元包括与膜生物反应池连通的清水池和污泥池。
所述一种AAO+MBBR+MBR工艺的污水处理装置采用的主体工艺为 A/A/O工艺，是一种常用的污水脱氮除磷处理工艺，主要是由厌氧池、缺氧池、好氧池依次连接组成。
所述好氧池内填充有MBBR悬浮填料，好氧池的上部设有与膜生物反应池连通的进水口Ⅳ，好氧池内安装有拦截装置，用于防止MBBR悬浮填料进入膜生物反应池，好氧池内还安装有潜水推流器，用于使MBBR悬浮填料在好氧池内运动。
所述MBBR悬浮填料，即移动床生物流化床填料，是一种新型生物活性载体，主要是为微生物提供适合生长的环境，具有比表面积大、亲水性好、生物活性高、挂膜快、处理效果好、使用寿命长等优点。
所述膜生物反应池内安装有中空纤维膜组件，用于将膜生物反应池中的活性污泥和大分子有机物截留于膜生物反应池下部；膜生物反应池的底部安装有污泥回流泵，污泥回流泵的第一出口通过排泥电磁阀与污泥池连通，污泥回流泵的第二出口通过污泥回流电磁阀与厌氧池连通。
进一步地，所述设备间内安装有反洗泵和反洗加药装置，且反洗加药装置与膜生物反应池内部连通，反洗泵用于控制反洗加药装置的动作。
进一步地，所述设备间内还安装有自吸泵，用于将膜生物反应池过滤后的清水抽至清水池。
进一步地，所述厌氧池、缺氧池、好氧池、膜生物反应池的体积比为1: (1～1.5):(2.5～3.5):(2.5～3.5)。
进一步地，所述MBBR悬浮填料的规格尺寸为φ25×15mm，拦截装置的过滤孔直径小于等于15mm。
进一步地，所述厌氧池、缺氧池、好氧池、膜生物反应池、清水池和污泥池均设置在同一箱体内。
与现有技术相比，本实用新型的优点是：
1、本实用新型污水处理装置在现有好氧池内投加MBBR悬浮填料，通过悬浮填料增加活性污泥浓度，延长污泥停留时间，并增加膜生物反应池，替代原有工艺的沉淀池，完全地实现了泥水分离的目的，实现对A/A/O工艺的改良，提高了A/A/O工艺降解有机物、去除氨氮、总磷、悬浮物的能力。
2、本实用新型污水处理装置首先通过厌氧池、缺氧池、好氧池去除污水中大部分的有机污染物，而且通过对好氧池内投加MBBR悬浮填料，增加活性污泥浓度，最大程度的去除有机污染物；采用MBR膜法将生化处理后的水和活性污泥进行固液分离，且可以通过膜生物反应池内不同类型微生物的作用去除污水中残留的总氮和总磷。
3、本实用新型污水处理装置具有结构简单、有机物去除能力强、总氮总磷去除率高、出水浊度低的特点。
4、本实用新型污水处理装置增加活性污泥浓度，强化生物除磷效果，减少化学药剂的使用，出水水质优质稳定。
