申请日2021.06.04
公开日期2021.11.26
IPC分类C02F3/00
摘要
本实用新型公开了一种自流式悬浮颗粒介质过滤生物反应器，涉及过滤装置领域，包括支撑架和多个密封外壳，密封外壳内设有滤芯和曝气管，每个密封外壳内均设有滤芯，滤芯内设有出水管，出水管上连接有产水管，出水管与滤芯之间的间隔空间形成过滤层，过滤层中设置过滤反应介质，过滤反应介质由若干相互独立的填充料组成，滤芯上连接有反冲水管，反冲水管与出水管相通，滤芯侧面设有进水孔。本实用新型一种自流式悬浮颗粒介质过滤生物反应器可以达到更好的控制污泥浓度，可以根据实际污水情况来决定反冲水管的大小而不影响出水部分；进水速率更加均匀，降低进水对集泥排泥区的冲击影响；出料管以及回料管分别外接的冲洗设备，可对核心进行滤料冲洗。
权利要求
1.一种自流式悬浮颗粒介质过滤生物反应器，其特征在于，包括支撑架和多个密封外壳，所述密封外壳固设于所述支撑架上，所述密封外壳内设有滤芯和曝气管，每个密封外壳内均设有滤芯，所述曝气管与所述滤芯连接，所述滤芯内设有出水管，所述出水管上连接有产水管，所述出水管与所述滤芯之间的间隔空间形成过滤层，所述过滤层中设置过滤反应介质，所述过滤反应介质由若干相互独立的填充料组成，所述出水管与所述产水管相通，所述填充料能在所述过滤层中活动，所述滤芯上连接有反冲水管，所述反冲水管与所述出水管相通，所述滤芯侧面设有进水孔。
2.根据权利要求1所述的一种自流式悬浮颗粒介质过滤生物反应器，其特征在于，所述滤芯顶部设有出料管，所述出料管一端伸入于所述滤芯，所述滤芯内设有回料管。
3.根据权利要求1所述的一种自流式悬浮颗粒介质过滤生物反应器，其特征在于，所述填充料为泡沫滤珠，其材质为聚苯乙烯树脂。
4.根据权利要求1所述的一种自流式悬浮颗粒介质过滤生物反应器，其特征在于，所述过滤反应介质的总体积占所述过滤层总体积的70-80%，占所述过滤层上部20-30%体积空间为膨松空间。
5.根据权利要求1所述的一种自流式悬浮颗粒介质过滤生物反应器，其特征在于，所述反冲水管上连接有多个反冲分支管，所述反冲分支管一端伸入所述滤芯。
说明书
一种自流式悬浮颗粒介质过滤生物反应器
技术领域
本实用新型涉及过滤装置领域，具体是一种自流式悬浮颗粒介质过滤生物反应器。
背景技术
随着工业发展的同时，工业废水也无可避免，若工业废水如果直接排放就会污染环境，这会给人们带来损失，但是现有的污水过滤器价格较为昂贵，且使用寿命较短，只能过滤污水中得一些杂质，效果不理想。且过滤器表面容易附着杂质，进一步造成过滤器容易堵塞的情况。很难做到对杂质的分层处理，使大分子有机杂质进入过滤器中。
现有的过滤装置耗能较大，过滤网容易堵塞，使用时间短。过滤通道少，过滤速度慢。现有的过滤器自洁方式复杂，不适合长期使用，导致设备也变的复杂，增加了使用成本。且现有的抗污堵过滤生物反应器为敞开式，其弊端为只能安装于池体内部并且会暴露于污泥中，当污水中含有高含量的污泥浓度时，会在一定程度上影响设备出水质量以及排泥效果，导致污水过滤效果不理想。
实用新型内容
本实用新型的目的在于提供一种自流式悬浮颗粒介质过滤生物反应器，具有以达到更好的控制污泥浓度、可以根据实际污水情况来决定反冲水管的大小而不影响出水部分、降低进水对集泥排泥区的冲击影响的有益效果，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：

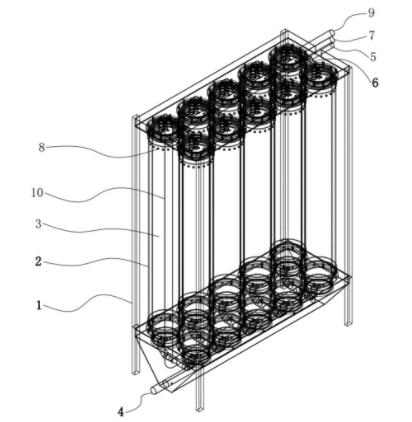

一种自流式悬浮颗粒介质过滤生物反应器，包括支撑架和多个密封外壳，密封外壳固设于支撑架上，密封外壳内设有滤芯和曝气管，每个密封外壳内均设有滤芯，曝气管与滤芯连接，滤芯内设有出水管，出水管上连接有产水管，出水管与滤芯之间的间隔空间形成过滤层，过滤层中设置过滤反应介质，过滤反应介质由若干相互独立的填充料组成，出水管与产水管相通，填充料能在过滤层中活动，滤芯上连接有反冲水管，反冲水管与出水管相通，滤芯侧面设有进水孔。
作为本实用新型再进一步的方案：滤芯顶部设有出料管，出料管一端伸入于滤芯，滤芯内设有回料管。
作为本实用新型再进一步的方案：填充料为泡沫滤珠，其材质为聚苯乙烯树脂。
作为本实用新型再进一步的方案：过滤反应介质的总体积占过滤层总体积的70-80％，占过滤层上部20-30％体积空间为膨松空间。
作为本实用新型再进一步的方案：反冲水管上连接有多个反冲分支管，反冲分支管一端伸入滤芯。
与现有技术相比，本实用新型的有益效果是：
1、本实用新型自流式悬浮颗粒介质过滤生物反应器的滤芯密封于密封外壳内，采取封闭式集泥排泥区，可以达到更好的控制污泥浓度。
2、本实用新型自流式悬浮颗粒介质过滤生物反应器具有出水管和反冲水管，出水管和反冲水管分别具有出水功能以及反冲功能，从而可以根据实际污水情况来决定反冲水管的大小而不影响出水部分。
3、本实用新型自流式悬浮颗粒介质过滤生物反应器的进水方式为各滤芯顶部分别设置进水孔，均匀分布的进水孔可以保证更加均匀的进水速率，降低进水对集泥排泥区的冲击影响。
4、本实用新型自流式悬浮颗粒介质过滤生物反应器的出料管以及回料管分别外接的冲洗设备，可对核心进行滤料冲洗。
