申请日2021.06.11
公开日期2021.11.23
IPC分类C02F9/12
摘要
本实用新型提供臭氧催化氧化污水处理设备，包括蓄水池、臭氧发生器、水泵、第一反应器、第二反应器、第三反应器、出水池和尾气收集装置；所述蓄水池与所述第一反应器连接，所述第一反应器与所述第二反应器连接，所述第二反应器与所述第三反应器连接，所述第三反应器与所述出水池和所述尾气收集装置连接，所述水泵与所述蓄水池、所述第一反应器、所述第二反应器、所述第三反应器和所述出水池连接，所述臭氧发生器与所述第一反应器和所述第二反应器连接；采用臭氧进行水处理，不仅反应速度快，还没有二次污染问题，同时，采用多个反应器，在提高水处理能力的同时，也可以有效提高臭氧的利用率。
权利要求
1.臭氧催化氧化污水处理设备，其特征在于，包括蓄水池、臭氧发生器、水泵、第一反应器、第二反应器、第三反应器、出水池和尾气收集装置；所述蓄水池与所述第一反应器连接，所述第一反应器与所述第二反应器连接，所述第二反应器与所述第三反应器连接，所述第三反应器与所述出水池和所述尾气收集装置连接，所述水泵与所述蓄水池、所述第一反应器、所述第二反应器、所述第三反应器和所述出水池连接，所述臭氧发生器与所述第一反应器和所述第二反应器连接。
2.根据权利要求1所述的臭氧催化氧化污水处理设备，其特征在于，所述第一反应器包括过滤板、过滤头和第一曝气器。
3.根据权利要求2所述的臭氧催化氧化污水处理设备，其特征在于，所述第一曝气器与所述臭氧发生器连接。
4.根据权利要求2所述的臭氧催化氧化污水处理设备，其特征在于，所述过滤板设置在所述第一反应器的中部位置。
5.根据权利要求2所述的臭氧催化氧化污水处理设备，其特征在于，所述过滤头设置在所述过滤板的一侧，所述第一曝气器设置在所述过滤板的另一侧。
6.根据权利要求1所述的臭氧催化氧化污水处理设备，其特征在于，所述第二反应器包括固体催化剂、永磁体和第二曝气器。
7.根据权利要求6所述的臭氧催化氧化污水处理设备，其特征在于，所述固体催化剂为陶粒。
8.根据权利要求6所述的臭氧催化氧化污水处理设备，其特征在于，所述永磁体设置在所述第一反应器和所述第二反应器的连接处。
9.根据权利要求6所述的臭氧催化氧化污水处理设备，其特征在于，所述第二曝气器与所述臭氧发生器连接。
10.根据权利要求1所述的臭氧催化氧化污水处理设备，其特征在于，所述第三反应器内设置有活性炭。
说明书
臭氧催化氧化污水处理设备
技术领域
本实用新型涉及环保领域，具体涉及臭氧催化氧化污水处理设备。
背景技术
随着工业的发展，在水处理及水污染的治理方面出现了新的问题。由于工业废水中出现了一些生物难降解的或有毒的有机污染物(如农药，合成洗涤剂和某些染料等)；同时，为了保护环境和水资源以及能够处理过的污染水得到回用，环境保护部门制订了严格的标准。在许多情况下，工业废水必需经过三级深度处理才能满足水污染治理和废水回用的要求。因此，开发臭氧催化氧化污水处理设备是很有必要的。
实用新型内容
本实用新型的目的在于解决上述问题，提供臭氧催化氧化污水处理设备，采用臭氧进行水处理，不仅反应速度快，还没有二次污染问题，同时，采用多个反应器，在提高水处理能力的同时，也可以有效提高臭氧的利用率。
为实现上述目的，本实用新型采取了以下技术方案。

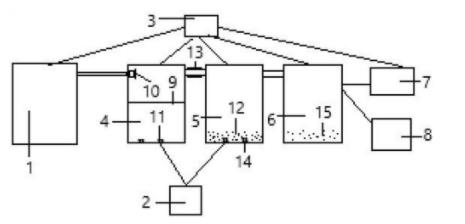

臭氧催化氧化污水处理设备，包括蓄水池、臭氧发生器、水泵、第一反应器、第二反应器、第三反应器、出水池和尾气收集装置；所述蓄水池与所述第一反应器连接，所述第一反应器与所述第二反应器连接，所述第二反应器与所述第三反应器连接，所述第三反应器与所述出水池和所述尾气收集装置连接，所述水泵与所述蓄水池、所述第一反应器、所述第二反应器、所述第三反应器和所述出水池连接，所述臭氧发生器与所述第一反应器和所述第二反应器连接。
进一步，所述第一反应器包括过滤板、过滤头和第一曝气器。
进一步，所述第一曝气器与所述臭氧发生器连接。
进一步，所述过滤板设置在所述第一反应器的中部位置。
进一步，所述过滤头设置在所述过滤板的一侧，所述第一曝气器设置在所述过滤板的另一侧。
进一步，所述第二反应器包括固体催化剂、永磁体和第二曝气器。
进一步，所述固体催化剂为陶粒。
进一步，所述永磁体设置在所述第一反应器和所述第二反应器的连接处。
进一步，所述第二曝气器与所述臭氧发生器连接。
进一步，所述第三反应器内设置有活性炭。
本实用新型臭氧催化氧化污水处理设备的积极效果是：
本实用新型采用臭氧进行水处理，不仅反应速度快，还没有二次污染问题，同时，采用多个反应器，在提高水处理能力的同时，也可以有效提高臭氧的利用率。
