申请日2021.06.11
公开日期2021.11.26
IPC分类C02F103/06;C02F11/02;B01D46/10;A61L9/20;C02F9/14;B01D53/26;B01D53/04
摘要
本实用新型公开了一种垃圾渗滤液处理成套装置，本实用新型涉及污水处理技术领域，一种垃圾渗滤液处理成套装置，包括垃圾桶放置箱、渗滤水处理装置和污泥发酵罐，垃圾桶放置箱包括箱体，箱体的左侧外壁安装有净气装置，渗滤水处理装置的内侧从左到右依次设置有调节池、沉淀池、缺氧池、好氧池、膜生物反应池和清水池，沉淀池的底部与膜生物反应池的底部均通过排污管连接污泥汇集管，污泥汇集管的末端连接污泥发酵罐，本实用新型设计可合理布局在城市小区内，能有效处理小区内堆放垃圾所产生的渗滤液，大大减轻市政垃圾填埋场对垃圾渗滤液的处理压力，同时能有效净化小区垃圾桶内所散发的臭味，提高小区住宅环境的舒适度。
权利要求

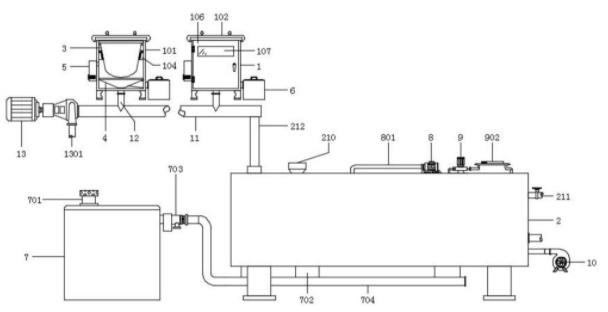

1.一种垃圾渗滤液处理成套装置，包括垃圾桶放置箱（1）、渗滤水处理装置（2）和污泥发酵罐（7），其特征在于：所述垃圾桶放置箱（1）包括箱体（101），所述箱体（101）的顶部配置有箱盖（102），所述箱体（101）的两内侧壁的上端均固定有支撑条（103），两个所述支撑条（103）呈对称设置，两个所述支撑条（103）之间放置有垃圾桶（3），所述垃圾桶（3）的底部设有弧形板（301），所述弧形板（301）的底部设有渗滤孔（302），所述弧形板（301）的下方于箱体（101）的内侧底部安装有滤斗（4），所述滤斗（4）的底部设有排液口（405），所述排液口（405）通过法兰连接通液管（12），所述通液管（12）连接滤液汇集管（11），所述箱体（101）的左侧外壁安装有净气装置（5），所述箱体（101）的正面安装有与其相适配的箱门（106），所述箱门（106）的正面安装有透明观察窗（107），所述渗滤水处理装置（2）的内侧从左到右依次设置有调节池（201）、沉淀池（202）、缺氧池（203）、好氧池（204）、膜生物反应池（205）和清水池（206），所述调节池（201）和沉淀池（202）之间通过过滤膜（207）进行分隔，所述沉淀池（202）、缺氧池（203）、好氧池（204）、膜生物反应池（205）和清水池（206）相邻之间均通过隔板（208）进行分隔，所述缺氧池（203）的两侧分别与沉淀池（202）和好氧池（204）相连通，所述好氧池（204）与膜生物反应池（205）之间连接有提升水管（1401），所述提升水管（1401）上安装有提升水泵（14），所述调节池（201）顶部通过进液管（212）连接滤液汇集管（11）的末端，所述沉淀池（202）的顶部设有添剂口（210），所述膜生物反应池（205）内放置有MBR膜生物反应器（209），所述清水池（206）的右侧外接有排水管（211），所述调节池（201）、沉淀池（202）和膜生物反应池（205）的底部均通过排污管（702）连接污泥汇集管（704），所述污泥汇集管（704）的末端连接污泥发酵罐（7），所述污泥汇集管（704）上安装有抽泥泵（703）。
2.根据权利要求1所述的一种垃圾渗滤液处理成套装置，其特征在于：所述净气装置（5）包括壳体（501），所述壳体（501）的内侧上端固定有支撑板（502），所述支撑板（502）的上端从左到右依次安装有过滤网（505）和若干螺旋电热管（503），所述螺旋电热管（503）的右侧于壳体（501）的表面开设有进气口（504），所述进气口（504）与箱体（101）的内侧相连通，所述过滤网（505）的左侧于支撑板（502）上端表面开设有通气口（511），所述支撑板（502）的下方于壳体（501）的内侧设置有光触媒层（506），所述光触媒层（506）的下方安装有紫外线灭菌灯（507），所述紫外线灭菌灯（507）的下方设置有活性炭吸附网（508），所述活性炭吸附网（508）的下方安装有排气扇（509），所述排气扇（509）的左侧于壳体（501）的表面设有排气口（510），所述排气口（510）配置有防尘网罩。
3.根据权利要求1所述的一种垃圾渗滤液处理成套装置，其特征在于：所述滤斗（4）的内侧从上到下可拆卸安装有粗孔格栅网板（401）和微孔格栅网板（402），所述粗孔格栅网板（401）和微孔格栅网板（402）均呈左高右低倾斜放置且二者相互平行，所述粗孔格栅网板（401）和微孔格栅网板（402）的水平倾斜角为十五度，所述粗孔格栅网板（401）和微孔格栅网板（402）的左侧连接有滤渣汇集管（403），所述滤渣汇集管（403）的末端可拆卸式安装有滤液垃圾回收箱（6），所述滤液垃圾回收箱（6）的顶部配置有顶盖。
4.根据权利要求3所述的一种垃圾渗滤液处理成套装置，其特征在于：所述粗孔格栅网板（401）和微孔格栅网板（402）的右侧最低处于滤斗（4）的表面均设有滤渣排出口（404），两个所述滤渣排出口（404）均位于滤渣汇集管（403）的内侧。
5.根据权利要求1所述的一种垃圾渗滤液处理成套装置，其特征在于：所述膜生物反应池（205）与缺氧池（203）之间连接有回流管（801），所述回流管（801）上安装有硝酸液回流泵（8），所述MBR膜生物反应器（209）的顶部与清水池（206）之间连接有出水管（901），所述出水管（901）上安装有自吸泵（9）和紫外线消毒器（902）。
6.根据权利要求1所述的一种垃圾渗滤液处理成套装置，其特征在于：所述污泥发酵罐（7）的顶部设有自主排气阀（701）。
7.根据权利要求1所述的一种垃圾渗滤液处理成套装置，其特征在于：所述渗滤水处理装置（2）的右侧放置有鼓风机（10），所述鼓风机（10）的出风端口连接有吹风管（1001），所述吹风管（1001）贯穿渗滤水处理装置（2）的右侧壁延伸到好氧池（204）的内侧底端，所述吹风管（1001）位于好氧池（204）和膜生物反应池（205）内的表面均连接有曝气管（1002），所述曝气管（1002）与吹风管（1001）互相垂直，所述曝气管（1002）的表面设有曝气口（1003）。
8.根据权利要求1所述的一种垃圾渗滤液处理成套装置，其特征在于：所述垃圾桶（3）的两侧均固定有把手（303），两个所述把手（303）的下方抵接有支撑块（104），两个所述支撑块（104）分别固定在箱体（101）的两侧内壁，两个所述支撑块（104）的相对一侧粘接有橡胶软垫（105）。
9.根据权利要求1所述的一种垃圾渗滤液处理成套装置，其特征在于：所述垃圾桶放置箱（1）可设有多个且其底部均与通过通液管（12）连接滤液汇集管（11），所述滤液汇集管（11）的首端安装有清淤泵（13），所述清淤泵（13）的进水端口通过吸水管（1301）连接清水池（206）的内侧，所述清淤泵（13）的出水端口与通液管（12）的内侧相连通。
说明书
一种垃圾渗滤液处理成套装置
技术领域
本实用新型涉及污水处理技术领域，特别涉及一种垃圾渗滤液处理成套装置。
背景技术
进入21世纪以来，我国经济快速发展，城市规模不断扩大，城市化进程不断加快，然而，城市生活垃圾产生量也急剧增加。据统计，目前我国城市垃圾年产生量已超过1.4亿吨，且每年以8％～10％的速度增长，人均日产垃圾量已超过1.1kg，仅北京、上海等大城市每天产生的生活垃圾就达2万吨左右，我国已成为世界上垃圾包围城市最严重的国家之一，全世界每年产生4.9亿吨垃圾，而仅中国每年就产生近1.5亿吨城市垃圾。
垃圾渗滤液是垃圾在堆放和填埋过程中由于发酵和降水的淋滤、地表水和地下水浸泡而滤出的污水，垃圾渗滤液成分复杂，不仅含有大量的有机物质，还含有高浓度的氨氮和有毒有害的污染物，我国住宅小区垃圾的生活垃圾通常先堆放在垃圾桶内，后集中拉倒垃圾填埋场进行处理，垃圾堆放在垃圾桶内产生不仅会散发恶臭而且会产生渗滤液污染小区土质，此外随着我国城镇化的不断扩大，城镇垃圾产生量不断增加使得垃圾填埋场的垃圾渗滤液的处理压力不断增大，影响生化处理系统稳定有效的运行。
实用新型内容
本实用新型的主要目的在于提供一种垃圾渗滤液处理成套装置，可以有效解决背景技术中的问题。
为实现上述目的，本实用新型采取的技术方案为：
一种垃圾渗滤液处理成套装置，包括垃圾桶放置箱、渗滤水处理装置和污泥发酵罐，所述垃圾桶放置箱包括箱体，所述箱体的顶部配置有箱盖，所述箱体的两内侧壁的上端均固定有支撑条，两个所述支撑条呈对称设置，两个所述支撑条之间放置有垃圾桶，所述垃圾桶的底部设有弧形板，所述弧形板的底部设有渗滤孔，所述弧形板的下方于箱体的内侧底部安装有滤斗，所述滤斗的底部设有排液口，所述排液口通过法兰连接通液管，所述通液管连接滤液汇集管，所述箱体的左侧外壁安装有净气装置，所述箱体的正面安装有与其相适配的箱门，所述箱门的正面安装有透明观察窗，所述渗滤水处理装置的内侧从左到右依次设置有调节池、沉淀池、缺氧池、好氧池、膜生物反应池和清水池，所述调节池和沉淀池之间通过过滤膜进行分隔，所述沉淀池、缺氧池、好氧池、膜生物反应池和清水池相邻之间均通过隔板进行分隔，所述缺氧池的两侧分别与沉淀池和好氧池相连通，所述好氧池与膜生物反应池之间连接有提升水管，所述提升水管上安装有提升水泵，所述调节池顶部通过进液管连接滤液汇集管的末端，所述沉淀池的顶部设有添剂口，所述膜生物反应池内放置有MBR膜生物反应器，所述清水池的右侧外接有排水管，所述调节池、沉淀池和膜生物反应池的底部均通过排污管连接污泥汇集管，所述污泥汇集管的末端连接污泥发酵罐，所述污泥汇集管上安装有抽泥泵。
优选的，所述净气装置包括壳体，所述壳体的内侧上端固定有支撑板，所述支撑板的上端从左到右依次安装有过滤网和若干螺旋电热管，所述螺旋电热管的右侧于壳体的表面开设有进气口，所述进气口与箱体的内侧相连通，所述过滤网的左侧于支撑板上端表面开设有通气口，所述支撑板的下方于壳体的内侧设置有光触媒层，所述光触媒层的下方安装有紫外线灭菌灯，所述紫外线灭菌灯的下方设置有活性炭吸附网，所述活性炭吸附网的下方安装有排气扇，所述排气扇的左侧于壳体的表面设有排气口，所述排气口配置有防尘网罩。
优选的，所述滤斗的内侧从上到下可拆卸安装有粗孔格栅网板和微孔格栅网板，所述粗孔格栅网板和微孔格栅网板均呈左高右低倾斜放置且二者相互平行，所述粗孔格栅网板和微孔格栅网板的水平倾斜角为十五度，所述粗孔格栅网板和微孔格栅网板的左侧连接有滤渣汇集管，所述滤渣汇集管的末端可拆卸式安装有滤液垃圾回收箱，所述滤液垃圾回收箱的顶部配置有顶盖。
优选的，所述粗孔格栅网板和微孔格栅网板的右侧最低处于滤斗的表面均设有滤渣排出口，两个所述滤渣排出口均位于滤渣汇集管的内侧。
优选的，所述膜生物反应池与缺氧池之间连接有回流管，所述回流管上安装有硝酸液回流泵，所述MBR膜生物反应器的顶部与清水池之间连接有出水管，所述出水管上安装有自吸泵和紫外线消毒器。
优选的，所述污泥发酵罐的顶部设有自主排气阀。
优选的，所述渗滤水处理装置的右侧放置有鼓风机，所述鼓风机的出风端口连接有吹风管，所述吹风管贯穿渗滤水处理装置的右侧壁延伸到好氧池的内侧底端，所述吹风管位于好氧池和膜生物反应池内的表面均连接有曝气管，所述曝气管与吹风管互相垂直，所述曝气管的表面设有曝气口。
优选的，所述垃圾桶的两侧均固定有把手，两个所述把手的下方抵接有支撑块，两个所述支撑块分别固定在箱体的两侧内壁，两个所述支撑块的相对一侧粘接有橡胶软垫。
优选的，所述垃圾桶放置箱可设有多个且其底部均与通过通液管连接滤液汇集管，所述滤液汇集管的首端安装有清淤泵，所述清淤泵的进水端口通过吸水管连接清水池的内侧，所述清淤泵的出水端口与通液管的内侧相连通。
与现有技术相比，本实用新型具有如下有益效果：
1、本实用新型通过设置的垃圾桶放置箱可用于存在垃圾桶，避免垃圾桶暴漏而产生恶臭，污染环境，影响小区环境；
2、设置的净气装置能有效净化垃圾桶内垃圾所产生的异味，使小区的居住环境更为舒适；
3、本实用新型通过设置的渗滤水处理装置可用于净化垃圾桶内垃圾所产生的渗滤液，减轻了市政垃圾渗滤液处理的压力，可广泛布局于各个小区，具有较强的应用推广价值。
