申请日2021.06.11
公开日期2021.11.26
IPC分类C02F3/02
摘要
本申请涉及一种导流曝气生物滤池，涉及污水处理的领域，其包括外壳，所述外壳内壁竖直设有两块导流墙，所述外壳的内部由两块所述导流墙分成三个区域，包括一区、二区和三区，所述一区和所述三区并排设置，所述一区和所述三区内设有填料，所述一区和所述三区之间由所述导流墙隔开，所述二区位于所述一区和所述三区的下方，所述一区和所述三区内设有多个数量的多层反冲洗水管网，所述多层反冲洗水管网沿竖直方向设置。本申请具有提高清洗填料效率的效果。
权利要求

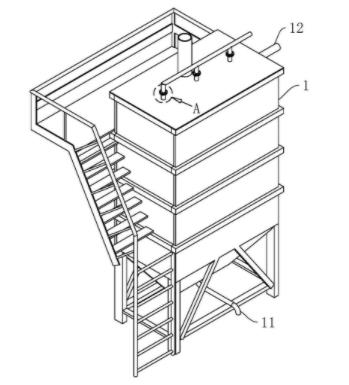

1.一种导流曝气生物滤池，包括外壳（1），所述外壳（1）内壁竖直设有两块导流墙（2），所述外壳（1）的内部由两块所述导流墙（2）分成三个区域，包括一区、二区和三区，所述一区和所述三区并排设置，所述一区和所述三区内设有填料，所述一区和所述三区之间由所述导流墙（2）隔开，所述二区位于所述一区和所述三区的下方，其特征在于：所述一区和所述三区内设有多个数量的多层反冲洗水管网（3），所述多层反冲洗水管网（3）沿竖直方向设置。
2.根据权利要求1所述的导流曝气生物滤池，其特征在于：所述多层反冲洗水管网（3）为方框状，所述多层反冲洗水管网（3）包括两根竖管（31）和多根横管（32），两根所述竖管（31）安装在所述外壳（1）内壁相对的两个侧面上，多根所述横管（32）沿竖直方向布置且水平连接在两根所述竖管（31）之间。
3.根据权利要求2所述的导流曝气生物滤池，其特征在于：所述外壳（1）内壁设有托板（4），所述多层反冲洗水管网（3）的底部插接于所述托板（4）内，所述外壳（1）内壁上设有给所述竖管（31）导向的导向槽。
4.根据权利要求3所述的导流曝气生物滤池，其特征在于：所述外壳（1）的内壁竖直固定有导向件，所述导向件包括两个相对设置的导板（5），两个所述导板（5）之间的区域围成所述导向槽。
5.根据权利要求4所述的导流曝气生物滤池，其特征在于：所述导向件的数量为多个，多个所述导向件沿竖直方向间隔设置在所述外壳（1）的内壁上。
6.根据权利要求1所述的导流曝气生物滤池，其特征在于：每个所述多层反冲洗水管网（3）顶端连接有进水管（6），所述外壳（1）外设有与所述进水管（6）相同数目的供水管（7），所述供水管（7）与所述进水管（6）上各连接有法兰（8），两个所述法兰（8）通过螺栓连接。
7.根据权利要求6所述的导流曝气生物滤池，其特征在于：两个所述法兰（8）之间设有密封垫（9）。
8.根据权利要求1所述的导流曝气生物滤池，其特征在于：所述多层反冲洗水管网（3）的表面涂有防腐层。
说明书
导流曝气生物滤池
技术领域
本申请涉及污水处理的领域，尤其是涉及一种导流曝气生物滤池。
背景技术
导流曝气生物滤池是在传统曝气生物滤池的基础上，并结合了下向流曝气生物滤池法、上向流曝气生物滤池法、接触氧化法等多种技术形成的新技术。
现有的专利申请号为CN200420033672.4的中国专利，提出了一种导流曝气生物滤池，属于污水过滤池，滤池为U型双锥导流曝气滤池，内锥为对流接触生物氧化过滤区，外锥为生物过滤区，沉降回流区，内外锥内设有填料和滤料，滤池底部设有反冲洗空气管和水管，在对流接触生物氧化过滤区和生物过滤区的下面设有填料，填料的下面有横向进空气管和竖向进空气管，在对流接触生物氧化过滤区上方有污水进水管，在生物过滤区上方有出水管，在导流曝气生物滤池壳体的下方有排泥管。
针对上述中的相关技术，发明人认为存在以下缺陷：填料经过一段时间使用后，操作员需要对填料进行反冲洗，由于反冲洗空气管和水管设置位置靠近底部，靠近下方的填料冲洗效果较好，靠近顶部的填料冲洗效果较差。
实用新型内容
为了改善靠近顶部填料冲洗效果较差的问题，本申请提供一种导流曝气生物滤池。
本申请提供的一种导流曝气生物滤池采用如下的技术方案：
一种导流曝气生物滤池，包括外壳，所述外壳内壁竖直设有两块导流墙，所述外壳的内部由两块所述导流墙分成三个区域，包括一区、二区和三区，所述一区和所述三区并排设置，所述一区和所述三区内设有填料，所述一区和所述三区之间由所述导流墙隔开，所述二区位于所述一区和所述三区的下方，所述一区和所述三区内设有多个数量的多层反冲洗水管网，所述多层反冲洗水管网沿竖直方向设置。
通过采用上述技术方案，一区和三区内设有多层反冲洗水管网，当冲洗填料时，多层反冲洗水管网可以同时对不同深度的填料进行冲洗，从而有利于提高填料的冲洗效率和冲洗效果。
可选的，所述多层反冲洗水管网为方框状，所述多层反冲洗水管网包括两根竖管和多根横管，两根所述竖管安装在所述外壳内壁相对的两个侧面上，多根所述横管沿竖直方向布置且水平连接在两根所述竖管之间。
通过采用上述技术方案，两根竖管用于支撑和连接多根横管，多根横管沿竖直方向布置，不同高度的横管可以清洗不同高度位置的填料，从而使得清洗的效果更好、清理效率也更高。
可选的，所述外壳内壁设有托板，所述多层反冲洗水管网的底部插接于所述托板内，所述外壳内壁上设有给所述竖管导向的导向槽。
通过采用上述技术方案，安装多层反冲洗水管网时，导向槽对多层反冲洗水管网起到导向作用，使得操作员便于将多层反冲洗水管网插接于托板上，实现多层反冲洗水管网的安装。
可选的，所述外壳的内壁竖直固定有导向件，所述导向件包括两个相对设置的导板，两个所述导板之间的区域围成所述导向槽。
通过采用上述技术方案，导向槽由两个相对的导板围成，导板对竖管起到导向作用，同时导板对竖管具有夹持作用，对多层反冲洗水管网进行限位，使得多层反冲洗水管网的安装更加稳固。
可选的，所述导向件的数量为多个，多个所述导向件沿竖直方向间隔设置在所述外壳的内壁上。
通过采用上述技术方案，通过设置多个导向件，在达到导向和固定多层反冲洗水管网目的的同时，可以达到节省材料的目的。
可选的，每个所述多层反冲洗水管网顶端连接有进水管，所述外壳外设有与所述进水管相同数目的供水管，所述供水管与所述进水管上各连接有法兰，两个所述法兰通过螺栓连接。
通过采用上述技术方案，多层反冲洗水管网通过供水管供水，供水管和多层反冲洗水管网之间为可拆卸的连接结构，操作员可以先将多层反冲洗水管网安装在外壳内部，然后连接多层反冲洗水管网和供水管，从而使得操作员在安装多层反冲洗水管网的时候更加方便。
可选的，两个所述法兰之间设有密封垫。
通过采用上述技术方案，密封垫用于增加进水管和供水管之间的密封性，减少水流泄露现象的发生。
可选的，所述多层反冲洗水管网的表面涂有防腐层。
通过采用上述技术方案，多层反冲洗水管网的表面涂有防腐层，防腐层可以增加对多层反冲洗水管网的保护，延长使用使命。
综上所述，本申请包括以下至少一种有益技术效果：
1.一区和三区内设有多层反冲洗水管网，当冲洗填料时，多层反冲洗水管网可以同时对不同深度的填料进行冲洗，从而有利于提高填料的冲洗效率和冲洗效果；
2.两根竖管用于支撑和连接多根横管，多根横管沿竖直方向布置，不同高度的横管可以清洗不同高度位置的填料，从而使得清洗的效果更好、清理效率也更高；
3.安装多层反冲洗水管网时，导向槽对多层反冲洗水管网起到导向作用，使得操作员便于将多层反冲洗水管网插接于托板上，实现多层反冲洗水管网的安装。
