申请日2021.06.10
公开日期2021.11.23
IPC分类B01D21/00;B01D21/24
摘要
本申请属于污水处理技术领域，公开了一种地埋式工业污水处理设备，包括沉淀池，所述沉淀池的顶部开设有打捞口，所述打捞口的侧壁设有盖板，所述沉淀池的内侧底部设置有托盘，所述托盘的顶部两侧均设有固定块，所述固定块的顶部均固定连接有钢丝绳，所述沉淀池的顶部设有驱动组件，所述驱动组件与所述钢丝绳相固定。本申请可以将沉淀池底部的沉淀物运到沉淀池顶部的打捞口处，便于工作人员进行打捞处理。
权利要求

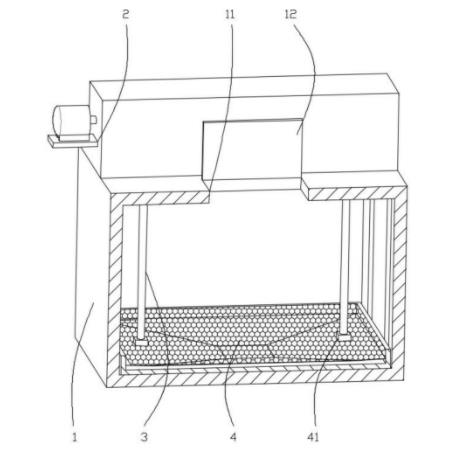

1.一种地埋式工业污水处理设备，包括沉淀池(1)，其特征在于：所述沉淀池(1)的顶部开设有打捞口(11)，所述打捞口(11)的侧壁铰接有盖板(12)，所述沉淀池(1)的内侧底部设置有托盘(4)，所述托盘(4)的顶部两侧均设有固定块(41)，所述固定块(41)的顶部均固定连接有钢丝绳(3)，所述沉淀池(1)的顶部设有驱动组件(2)，所述驱动组件(2)与钢丝绳(3)相固定。
2.根据权利要求1所述的一种地埋式工业污水处理设备，其特征在于：所述驱动组件(2)包括驱动电机(21)和转动轴(22)，所述沉淀池(1)的顶部两侧均设有支撑板(13)，所述支撑板(13)平行设置，所述驱动电机(21)固定安装在其中一个支撑板(13)的侧壁上，且驱动电机(21)的输出轴穿设于支撑板(13)的侧壁并与支撑板(13)转动连接，所述转动轴(22)转动连接在两个支撑板(13)之间，且转动轴(22)与驱动电机(21)的输出轴相固定，所述钢丝绳(3)均缠绕在转动轴(22)上并与转动轴(22)固定连接。
3.根据权利要求1所述的一种地埋式工业污水处理设备，其特征在于：所述沉淀池(1)相互远离的两侧壁均开设有一组滑槽(14)，所述托盘(4)相互远离的两侧均设有一组滑块(42)，所述滑块(42)与相对应的滑槽(14)滑动配合。
4.根据权利要求1所述的一种地埋式工业污水处理设备，其特征在于：所述托盘(4)的底部与沉淀池(1)的底部相贴合，且托盘(4)的侧壁与沉淀池(1)的内壁相贴合。
5.根据权利要求1所述的一种地埋式工业污水处理设备，其特征在于：所述托盘(4)的底部和侧壁均使用不锈钢网板制成。
6.根据权利要求1所述的一种地埋式工业污水处理设备，其特征在于：所述托盘(4)顶部的中心处向下凹陷。
说明书
一种地埋式工业污水处理设备
技术领域
本申请涉及污水处理技术领域，更具体地说，涉及一种地埋式工业污水处理设备。
背景技术
污水处理设备，是一种能有效处理生活污水、工业废水等的工业设备，避免污水对环境造成污染，对改善生态环境和促进经济发展具有重要意义，现有污水处理设备多采用地埋式一体化污水处理系统，通过将污水处理设备掩埋在地下，用以达到美观、且不占用地表空间的目的。
针对上述中的相关技术，发明人认为地埋式污水处理设备，不易对沉淀池中的沉淀物进行处理。
实用新型内容
为了方便除去沉淀池中的沉淀物，本申请提供了一种地埋式工业污水处理设备。
本申请提供的一种地埋式工业污水处理设备采用如下的技术方案：
一种地埋式工业污水处理设备，包括沉淀池，所述沉淀池的顶部开设有打捞口，所述打捞口的侧壁设有盖板，所述沉淀池的内侧底部设置有托盘，所述托盘的顶部两侧均设有固定块，所述固定块的顶部均固定连接有钢丝绳，所述沉淀池的顶部设有驱动组件，所述驱动组件与所述钢丝绳相固定。
通过上述技术方案，污水在沉淀池内处理后，会在沉淀池内留下较多的沉淀物，沉淀物落在托盘上，驱动组件带动钢丝绳向上移动，从而使托盘向上移动，将沉淀物从沉淀池底部运到沉淀池顶部，便于工作人员进行打捞。
进一步的，所述驱动组件包括驱动电机和转动轴，所述沉淀池的顶部两侧均设有支撑板，所述支撑板平行设置，所述驱动电机固定安装在其中一个支撑板的侧壁上，且驱动电机的输出轴穿设于支撑板的侧壁并与支撑板转动连接，所述转动轴转动连接在两个支撑板之间，且转动轴与驱动电机的输出轴相固定，所述钢丝绳均缠绕在转动轴上并与转动轴固定连接。
通过上述技术方案，驱动电机驱动转动轴旋转，转动轴带动钢丝绳移动，从而使托盘向上移动。
进一步的，所述沉淀池相互远离的两侧壁均开设有一组滑槽，所述托盘相互远离的两侧均设有一组滑块，所述滑块与相对应的滑槽滑动配合。
通过上述技术方案，滑块沿着滑槽进行移动，对托盘起导向作用，使托盘移动时更加平稳。
进一步的，所述托盘的底部与沉淀池的底部相贴合，且托盘的侧壁与沉淀池的内壁相贴合。
通过上述技术方案，沉淀池内的沉淀物全都落在托盘的顶部，托盘可以一次性将沉淀池内的沉淀物向上托起。
进一步的，所述托盘的底部和侧壁均使用不锈钢网板制成。
通过上述技术方案，托盘为不锈钢网板，使托盘的耐腐蚀性更强，增加托盘的使用寿命，托盘向上移动时，污水从网孔流出，可以减小托盘向上移动时承受的压力，同时可以减小托盘移动时对沉淀池内部的影响。
进一步的，所述托盘顶部的中心处向下凹陷。
通过上述技术方案，沉淀物落在托盘上后，受重力作用向托盘的凹陷处滑落，沉淀物会聚拢凹陷处，便于工作人员打捞清理。
综上所述，本申请包括以下有益技术效果：
污水在沉淀池内处理后，会在沉淀池内留下较多的沉淀物，沉淀物落在托盘上，驱动组件带动钢丝绳向上移动，从而使托盘向打捞口移动，将沉淀物从沉淀池底部运到沉淀池顶部，便于工作人员进行打捞。
