申请日2021.06.07
公开日期2021.11.23
IPC分类C02F1/56
摘要
本实用新型属于制砂技术领域，尤其是一种洗砂污水处理装置用预处理高效浓缩罐，针对现有的预处理高效浓缩罐存在结构复杂和PAM聚丙烯酰胺加入方式不合理的问题，现提出如下方案，其包括包括安装箱，所述安装箱的顶部固定连接有浓缩罐本体，所述浓缩罐本体的底部贯穿连接有转动杆，所述转动杆位于浓缩罐本体内的外壁上固定套设有多个搅拌叶片，所述安装箱内设置有驱动转动杆转动的驱动组件，本实用新型中，该预处理高效浓缩罐结构简单，在加入PAM聚丙烯酰胺进行污泥沉时，采用抛洒式的加入方式，并配合对污水的上下搅拌，使得PAM聚丙烯酰胺与污水反应的更加充分，从而提高了了污水的处理效率，也减少了PAM聚丙烯酰胺的浪费。
权利要求

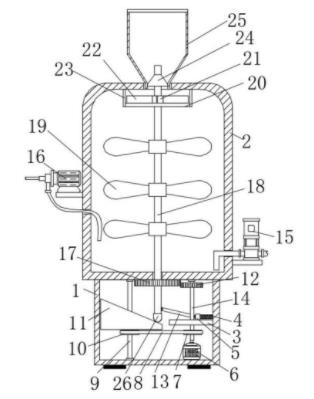

1.一种洗砂污水处理装置用预处理高效浓缩罐，包括安装箱(1)，其特征在于，所述安装箱(1)的顶部固定连接有浓缩罐本体(2)，所述浓缩罐本体(2)的底部贯穿连接有转动杆(18)，所述转动杆(18)位于浓缩罐本体(2)内的外壁上固定套设有多个搅拌叶片(19)，所述安装箱(1)内设置有驱动转动杆(18)转动的驱动组件，所述安装箱(1)内设置有带动转动杆(18)上下移动的传动组件，所述浓缩罐本体(2)上设置有对PAM聚丙烯酰胺进行抛洒的抛洒组件，所述浓缩罐本体(2)的两侧外壁分别固定设置有渣浆泵(15)和水泵(16)，所述浓缩罐本体(2)的顶部固定连接有底部和浓缩罐本体(2)内部相通的加料箱(25)。
2.根据权利要求1所述的一种洗砂污水处理装置用预处理高效浓缩罐，其特征在于，所述驱动组件包括安装箱(1)的一侧内壁固定连接的横板(3)，所述浓缩罐本体(2)的底部外壁和横板(3)的顶部转动连接有同一个第二转动轴(14)，所述安装箱(1)的底部内壁固定安装有电动机(6)，所述第二转动轴(14)的底部贯穿横板(3)并和电动机(6)的输出轴固定连接，所述转动杆(18)的外壁上滑动套设有和浓缩罐本体(2)底部外壁转动连接的第二齿轮(17)，所述第二转动轴(14)的外壁上固定套设有和第二齿轮(17)相啮合的第一齿轮(12)。
3.根据权利要求1所述的一种洗砂污水处理装置用预处理高效浓缩罐，其特征在于，所述传动组件包括安装箱(1)的底部内壁和浓缩罐本体(2)的底部外壁转动连接的同一个第一转动轴(9)，所述第一转动轴(9)的外壁上固定套设有凸轮(11)，所述转动杆(18)的底部固定连接有和凸轮(11)配合使用的凸块(26)，所述第一转动轴(9)的外壁上固定套设有第二皮带轮(10)，第二转动轴(14)的外壁上固定套设有第一皮带轮(7)，所述第二皮带轮(10)和第一皮带轮(7)套设有同一个皮带(8)。
4.根据权利要求2所述的一种洗砂污水处理装置用预处理高效浓缩罐，其特征在于，所述横板(3)的顶部滑动连接有滑块(5)，所述滑块(5)的一侧和转动杆(18)的外壁转动连接有同一个连杆(13)，所述滑块(5)的一侧和安装箱(1)的一侧内壁固定连接有同一个弹簧(4)。
5.根据权利要求1所述的一种洗砂污水处理装置用预处理高效浓缩罐，其特征在于，所述抛洒组件包括浓缩罐本体(2)的顶部内壁对称固定连接的两个连接板(23)，两个所述连接板(23)的底部固定连接有同一个圆形板(20)，所述圆形板(20)的顶部转动连接有同一个滑动套设在转动杆(18)外壁上的转动环(21)，所述转动环(21)的外壁上固定连接有多个抛洒板(22)。
6.根据权利要求1所述的一种洗砂污水处理装置用预处理高效浓缩罐，其特征在于，所述转动杆(18)的顶部延伸到加料箱(25)内并固定套设有对加料箱(25)底部封堵的圆台形封堵块(24)。
说明书
一种洗砂污水处理装置用预处理高效浓缩罐
技术领域
本实用新型涉及制砂技术领域，尤其涉及一种洗砂污水处理装置用预处理高效浓缩罐。
背景技术
砂是一种建筑材料。在施工中称为细集料，按直径不同分为:粗砂、中砂和细砂。在制砂的工艺中需要对砂石进行清洗，去除杂质表面的资质，清洗后的污水需要放入浓缩罐内，并加入PAM聚丙烯酰胺进行沉淀。
现有的预处理高效浓缩罐结构复杂，在加入PAM聚丙烯酰胺进行污泥沉时，PAM聚丙烯酰胺加入方式不合理，使得PAM聚丙烯酰胺与污水反应的不够充分，从而降低了污水的处理效率，也会造成PAM聚丙烯酰胺的浪费。
实用新型内容
本实用新型的目的是为了解决现有技术中预处理高效浓缩罐存在结构复杂和PAM聚丙烯酰胺加入方式不合理的缺点，而提出的一种洗砂污水处理装置用预处理高效浓缩罐。
为了实现上述目的，本实用新型采用了如下技术方案：
一种洗砂污水处理装置用预处理高效浓缩罐，包括安装箱，所述安装箱的顶部固定连接有浓缩罐本体，所述浓缩罐本体的底部贯穿连接有转动杆，所述转动杆位于浓缩罐本体内的外壁上固定套设有多个搅拌叶片，所述安装箱内设置有驱动转动杆转动的驱动组件，所述安装箱内设置有带动转动杆上下移动的传动组件，所述浓缩罐本体上设置有对PAM聚丙烯酰胺进行抛洒的抛洒组件，所述浓缩罐本体的两侧外壁分别固定设置有渣浆泵和水泵，所述浓缩罐本体的顶部固定连接有底部和浓缩罐本体内部相通的加料箱。
优选地，所述驱动组件包括安装箱的一侧内壁固定连接的横板，所述浓缩罐本体的底部外壁和横板的顶部转动连接有同一个第二转动轴，所述安装箱的底部内壁固定安装有电动机，所述第二转动轴的底部贯穿横板并和电动机的输出轴固定连接，所述转动杆的外壁上滑动套设有和浓缩罐本体底部外壁转动连接的第二齿轮，所述第二转动轴的外壁上固定套设有和第二齿轮相啮合的第一齿轮。
优选地，所述传动组件包括安装箱的底部内壁和浓缩罐本体的底部外壁转动连接的同一个第一转动轴，所述第一转动轴的外壁上固定套设有凸轮，所述转动杆的底部固定连接有和凸轮配合使用的凸块，所述第一转动轴的外壁上固定套设有第二皮带轮，所述第二转动轴的外壁上固定套设有第一皮带轮，所述第二皮带轮和第一皮带轮套设有同一个皮带。
优选地，所述横板的顶部滑动连接有滑块，所述滑块的一侧和转动杆的外壁转动连接有同一个连杆，所述滑块的一侧和安装箱的一侧内壁固定连接有同一个弹簧。
优选地，所述抛洒组件包括浓缩罐本体的顶部内壁对称固定连接的两个连接板，两个所述连接板的底部固定连接有同一个圆形板，所述圆形板的顶部转动连接有同一个滑动套设在转动杆外壁上的转动环，所述转动环的外壁上固定连接有多个抛洒板。
优选地，所述转动杆的顶部延伸到加料箱内并固定套设有对加料箱底部封堵的圆台形封堵块。
本实用新型的有益效果是：
当需要对浓缩罐本体内的洗砂污水处理时，将加料箱内加入一定量PAM聚丙烯酰胺，加入后，开启电动机的工作，电动机的转动带动第二转动轴转动，第二转动轴的转动带动第一转动轴转动，第一转动轴的转动带动圆台形封堵块移动，转动杆在弹簧的作用下实现上下往复移动，圆台形封堵块的移动打开对加料箱底部的封堵，加料箱内的PAM聚丙烯酰将流入到圆形板上，在圆台形封堵块移动的同时，第二转动轴的转动还带动第一齿轮转动，第一齿轮的转动带动搅拌叶片和抛洒板转动，抛洒板的转动将圆形板上的PAM聚丙烯酰胺抛洒出去，使得加入的更加均匀，搅拌叶片的转动和转动杆上下移动的配合下，实现对污水的上下搅拌，使得污水和PAM聚丙烯酰胺反应的更加充分，提高PAM聚丙烯酰胺的利用率，当加料箱内的PAM聚丙烯酰胺抛洒完毕后，关闭电动机的工作，当污水中的污泥沉淀完全后，开启水泵将上清液抽出，回收再利用，上清液抽出后，开启渣浆泵将污泥压滤脱水并排放出去。
本实用新型中，该预处理高效浓缩罐结构简单，在加入PAM聚丙烯酰胺进行污泥沉时，采用抛洒式的加入方式，并配合对污水的上下搅拌，使得PAM聚丙烯酰胺与污水反应的更加充分，从而提高了了污水的处理效率，也减少了PAM聚丙烯酰胺的浪费
