申请日2021.06.09
公开日期2021.11.23
IPC分类C02F3/12;C02F1/32;C02F3/30;C02F1/38;C02F11/12;C02F9/14
摘要

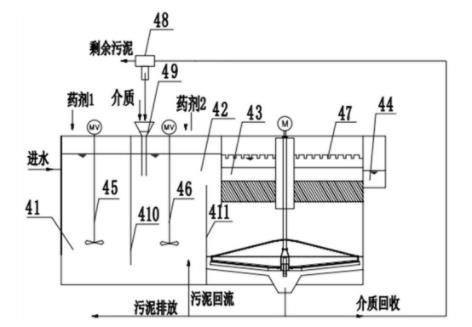

本实用新型提供一种用于处理生活污水的深度处理系统，包括加载多效澄清池，其按污水流向先后设置有混凝池、絮凝池和第二沉淀池，从加载多效澄清池的顶壁自上而下延伸的第一隔板把混凝池和絮凝池分开，从加载多效澄清池的底板自下而上延伸的第二隔板把絮凝池和第二沉淀池分隔开，且在絮凝池顶部设置有带阀门的漏斗用于向絮凝池中添加微砂，所述阀门用于控制微砂的添加速度。本实用新型在所述深度处理系统中实现污水的除磷效果。本实用新型的深度处理系统中采用加载多效澄清池高效加载沉淀，处理效率高，且能模块化装配式处理。对于同样水质和同样的污水量来说，本实用新型的深度处理系统占地面积仅需要现有技术的1/4～1/3。
权利要求
1.一种用于处理生活污水的深度处理系统，其特征在于，所述深度处理系统(4)包括加载多效澄清池(40)，所述加载多效澄清池(40)按污水流向先后设置有混凝池(41)、絮凝池(42)和第二沉淀池(43)，从加载多效澄清池(40)的顶壁自上而下延伸的第一隔板(410)把混凝池和絮凝池分开，使得所述污水自混凝池的下部或底部流入絮凝池中，从加载多效澄清池(40)的底板自下而上延伸的第二隔板(411)把絮凝池和第二沉淀池分隔开，使得所述污水自絮凝池的上部或顶部流入第二沉淀池中，且在絮凝池顶部设置有带阀门的漏斗(49)用于向絮凝池中添加微砂，所述阀门用于控制微砂的添加速度。
2.根据权利要求1所述的深度处理系统，其特征在于，所述第二沉淀池的底部设置有通入絮凝池中的污泥回流管。
3.根据权利要求1所述的深度处理系统，其特征在于，所述深度处理系统还包括用于从第二沉淀池(43)池底的污泥和微砂的混合物中回收微砂的介质回收装置(48)，所述第二沉淀池的底部设置有与介质回收装置(48)连通的介质回收管。
4.根据权利要求1所述的深度处理系统，其特征在于，所述第二沉淀池包括污水先后流经的预沉淀区和斜管分离区，所述斜管分离区内设置有斜管填料。
5.根据权利要求4所述的深度处理系统，其特征在于，所述斜管分离区还设置有位于斜管填料上方的溢流堰(47)，所述深度处理系统还包括出水渠(44)，所述出水渠(44)设置在第二沉淀池上部的溢流堰旁。
6.根据权利要求1所述的深度处理系统，其特征在于，所述混凝池和絮凝池中分别设置有第一搅拌机构(45)和第二搅拌机构(46)，且在混凝池和絮凝池顶部均设置有加药口。
7.根据权利要求1所述的深度处理系统，其特征在于，所述漏斗(49)设置在絮凝池(42)入水口侧的加载多效澄清池顶板上。
说明书
一种用于处理生活污水的深度处理系统
技术领域
本实用新型属于生活污水处理领域，具体涉及一种用于处理生活污水的深度处理系统。
背景技术
改革开放后，随着人民群众生活水平的不断提高，污水处理需求也随之增加。为保护自然生态环境，近年来加快了污水治理设施建设步伐，但总体污水处理能力较低，尤其是一些早期建设的污水处理厂对氮、磷的去除率较低，出水水质达不到国家排放标准。截至2018年6月底，全国城镇累计建成运行污水处理厂4271座，污水处理能力达1.90亿m3/d。根据《国家新型城镇化规划(2014-2020年)》相关规定，到2020年，城市污水处理率将达到95％。“十三五”期间的废水治理投入将达到15.603亿元。城市原有的污水处理厂，在城市规模持续扩张、污水排放量不断增加的情况下，长期处于超负荷运行，加上污水水质日渐复杂，其生产工艺难以满足现阶段的排放标准，因此“提标改造”成为城市污水处理厂迫切的需求，“提标改造”期间生活污水应急处理成为当务之急。
中国发明专利CN201510516665.2公开一种将城镇污水处理达标地表水四类的处理系统及其工艺，其包括有沿工艺过程依次连接的格栅池、曝气沉砂池、AAO生化池、周进周出矩形二沉池、生物接触氧化池、高密度沉淀池、D型滤池及紫外线消毒池；通过前述各单元的精心合理设计及其相互组合，能够实现前述地表水IV类的排放标准出水水质，且工艺稳定性佳，对出水水质有很好地保障，同时，其在污水处理过程中，用药量较少，产生污泥少，污水处理系统运行及维护费用较低，符合节能降耗的时代要求，很好地实现了环境效益和经济效益的最佳统一，其适于推广应用于类似水质要求的污水处理工程中。但该发明专利的方案中重复性作用单元多，工艺节点长，该方案占地面积大，建设时间较长，不能满足生活污水处理提标改造工程时间紧、任务重的项目特点。
中国发明专利申请CN202010555017.9公开了一种基于A/O-MBBR工艺的一体化污水处理设备及污水处理方法，包括依次通过溢流结构连接的澄清池、缺氧池、一级好氧池、二级好氧池和沉淀池；沉淀池底部设置动力结构，动力结构通过回流管与澄清池连接，回流管上设置有除磷药剂接入口和管道混合器，管道混合器位于除磷药剂接入口的下游；缺氧池内的缺氧填料为组合填料，由塑料球状外壳包裹聚氨酯填料组合而成，缺氧池的进水挡板内设置有碳源药剂接入口；两个好氧池内的好氧填料分别为高密度聚乙烯MBBR填料和PPC生物载体；各个部分集成安装于壳体内，壳体为玻璃钢材质。污水处理设备和污水处理方法采用A/O-MBBR纯生物膜法工艺，抗冲击能力强，辅配化学除磷及碳源投加装置，可有效强化氮磷污染物的去除。该发明中，在AO单元后承接MBBR工艺，沉淀池单元回流硝化液至澄清池，同时投加碳源，在缺氧池启动反硝化进行脱氮除磷。但该发明在生化处理系统中添加除磷药剂，导致该发明方案的脱氮除磷效果不佳，且因除磷药剂加入到回流管回流至生化工艺前端，剩余的化学药剂将影响池中微生物生长，进一步降低脱氮效果。此外，该发明方案中需要投加碳源，而市政生活污水处理厂的污水处理量大，污水处理时间长，在大水量和长时间的加持下，所需的碳源药剂成本也就比较高。因此，该方案同样不适宜市政生活污水处理厂的提标改造。
因此，现有技术中并没有一种较为理想的生活污水处理系统及处理方法，尤其是一种污水处理厂“提标改造”用生活污水处理系统及处理方法。相应的，本领域也相应需要一种用于处理生活污水的深度处理系统。
实用新型内容
针对提标改造期间生活污水应急处理，本实用新型目的是提供一种装配式生活污水提标改造应急处理系统，高质量、高效率应对生活污水提标改造应急处理，该系统的出水标准可根据客户需求实现一级B、一级A和准地表Ⅳ类水标准，具有质量标准高、建设速度快、占地面积小和投资成本低等优点。
因此，本实用新型首先提供一种生活污水处理系统，所述生活污水处理系统包括按污水流向先后设置的旋流沉砂器(2)、生化系统(3)、深度处理系统(4)以及消毒系统(5)，所述生活污水处理系统还包括用于处理来自于生化系统(3)和深度处理系统(4)中的多余污泥的污泥处置系统(6)；所述生化系统包括按污水流向先后设置的厌氧池(31)、缺氧池(32)、好氧池(33)和第一沉淀池(34)，所述深度处理系统(4)包括加载多效澄清池(40)，所述加载多效澄清池(40)按污水流向先后设置有混凝池(41)、絮凝池(42)和第二沉淀池(43)；所述缺氧池(32)和好氧池(33)中均设置有若干悬浮填料，且缺氧池中安装有两台潜水搅拌机(35)，所述两台潜水搅拌机分别设置在缺氧池的入水侧和出水侧，且两台潜水搅拌机设置在不同高度处，所述好氧池底部装有多个曝气装置(36)和多个用于使得来自于缺氧池中的入水在好氧池中均匀分布的布水器(37)，所述多个布水器和多个曝气装置交错布置，所述厌氧池、好氧池和第一沉淀池中均在池上部设置有溢流堰；所述好氧池(33)中的硝化液部分经过硝化液回流管回流至所述缺氧池(32)中，所述第一沉淀池(34)中的部分污泥通过污泥回流管回流至所述厌氧池(31)中；从加载多效澄清池(40)的顶壁自上而下延伸的第一隔板(410)把混凝池和絮凝池分开，使得所述污水自混凝池的下部或底部流入絮凝池中，从加载多效澄清池(40)的底板自下而上延伸的第二隔板(411)把絮凝池和第二沉淀池分隔开，使得所述污水自絮凝池的上部或顶部流入第二沉淀池中，所述第二沉淀池的底部设置有通入絮凝池中的污泥回流管，且在絮凝池顶部设置有带阀门的漏斗(49)用于向絮凝池中添加微砂，所述阀门用于控制微砂的添加速度；所述消毒系统(5)包括按污水流向先后设置的用于添加含氯化合物消毒的消毒池(51)和紫外杀毒渠(52)。
在一种具体的实施方式中，所述缺氧池中入水侧的潜水搅拌机的高度设置为低于其出水侧的潜水搅拌机的高度；优选所述生活污水处理系统为生活污水提标改造应急处理系统。
在一种具体的实施方式中，所述悬浮填料为圆柱状填料，且悬浮填料的高度和直径均为0.5～4cm之间，优选悬浮填料的高度和直径均为1～2cm之间，优选所述悬浮填料的材质为聚丙烯。
在一种具体的实施方式中，所述缺氧池的入水侧设置有第一污水管，所述第一污水管的入口连通厌氧池上部溢流堰的出水，且所述第一污水管设置为使得污水从入口处进入第一污水管后，向下运送到缺氧池底部或下部，所述第一污水管的出口设置在缺氧池的底部或下部。
在一种具体的实施方式中，在所述缺氧池的出水侧或者在所述好氧池的入水侧设置有第二污水管，所述第二污水管的入口连通缺氧池出水侧的上部，且所述第二污水管设置为使得污水从入口处进入第二污水管后，向下运送到好氧池的底部或下部，所述第二污水管的出口设置在好氧池的底部或下部，且第二污水管的出口与所述布水器直接或间接连通。
在一种具体的实施方式中，在厌氧池中设置有潜水搅拌机(35)和曝气装置(36)，在好氧池上部的溢流堰下方设置有滤网(310)，在第一沉淀池的溢流堰下方设置有斜板(38)，在所述第一沉淀池的底部还设置有污泥排放管用于将剩余污泥排放至污泥处置系统中；优选所述污泥处置系统包括污泥浓缩池(61)和含叠螺脱水机的污泥脱水间(62)，来自于第一沉淀池和第二沉淀池的剩余污泥先送入污泥浓缩池(61)中，在污泥浓缩池(61)中重力沉淀后，上清液送入旋流沉砂器(2)前的提升泵房(1)进行再处理，而下层泥浆送入污泥脱水间(62)进行脱水。
在一种具体的实施方式中，所述深度处理系统还包括用于从第二沉淀池(43)池底的污泥和微砂的混合物中回收微砂的介质回收装置(48)，所述第二沉淀池的底部设置有与介质回收装置(48)连通的介质回收管。
在一种具体的实施方式中，所述第二沉淀池包括污水先后流经的预沉淀区和斜管分离区，所述斜管分离区内设置有斜管填料；优选所述斜管分离区还设置有位于斜管填料上方的溢流堰(47)，所述深度处理系统还包括出水渠(44)，所述出水渠(44)设置在第二沉淀池上部的溢流堰旁。
在一种具体的实施方式中，所述混凝池和絮凝池中分别设置有第一搅拌机构(45)和第二搅拌机构(46)，且在混凝池和絮凝池顶部均设置有加药口；优选所述漏斗(49)设置在絮凝池(42)入水口侧的加载多效澄清池顶板上。
本实用新型还提供一种生活污水处理方法，包括使用如上所述的生活污水处理系统处理生活污水；优选地，污水管网收集的污水先经格栅除杂质后进入旋流沉砂器去除砂砾，然后进入生化系统进行处理，生化系统中第一沉淀池的出水进入深度处理系统中进行深度处理，第二沉淀池中的出水进入消毒系统消毒后达标排放；优选地，所述混凝池和絮凝池内进行间歇搅拌，且调整第二沉淀池向絮凝池的污泥回流量而使得絮凝池的污泥浓度达3～5g/L，且通过控制漏斗(49)处的阀门开度而实时控制絮凝池中介质微砂的投加速度。
本实用新型还提供一种用于处理生活污水的生化系统，所述生化系统包括按污水流向先后设置的厌氧池(31)、缺氧池(32)、好氧池(33)和第一沉淀池(34)，所述缺氧池(32)和好氧池(33)中均设置有若干悬浮填料，且缺氧池中安装有两台潜水搅拌机(35)，所述两台潜水搅拌机分别设置在缺氧池的入水侧和出水侧，且两台潜水搅拌机设置在不同高度处，所述好氧池底部装有多个曝气装置(36)和多个用于使得来自于缺氧池中的入水在好氧池中均匀分布的布水器(37)，所述厌氧池、好氧池和第一沉淀池中均在池上部设置有溢流堰。
在一种具体的实施方式中，所述缺氧池中入水侧的潜水搅拌机的高度设置为低于其出水侧的潜水搅拌机的高度。
在一种具体的实施方式中，所述悬浮填料为圆柱状填料，且悬浮填料的高度和直径均为0.5～4cm之间。
在一种具体的实施方式中，悬浮填料的高度和直径均为1～2cm之间。
在一种具体的实施方式中，所述悬浮填料的材质为聚丙烯。
在一种具体的实施方式中，所述缺氧池的入水侧设置有第一污水管，所述第一污水管的入口连通厌氧池上部溢流堰的出水，且所述第一污水管设置为使得污水从入口处进入第一污水管后，向下运送到缺氧池底部或下部，所述第一污水管的出口设置在缺氧池的底部或下部。
在一种具体的实施方式中，在所述缺氧池的出水侧或者在所述好氧池的入水侧设置有第二污水管，所述第二污水管的入口连通缺氧池出水侧的上部，且所述第二污水管设置为使得污水从入口处进入第二污水管后，向下运送到好氧池的底部或下部，所述第二污水管的出口设置在好氧池的底部或下部，且第二污水管的出口与所述布水器直接或间接连通。
在一种具体的实施方式中，所述好氧池底部的多个布水器和多个曝气装置交错布置。
在一种具体的实施方式中，所述好氧池中设置有硝化液回流管，且相应设置回流泵，用于回流部分硝化液至缺氧池中；所述第一沉淀池中设置有污泥回流管，且相应设置回流泵，用于回流部分污泥至厌氧池中。
在一种具体的实施方式中，在厌氧池中设置有潜水搅拌机(35)和曝气装置(36)，在好氧池上部的溢流堰下方设置有滤网(310)，在第一沉淀池的溢流堰下方设置有斜板(38)，在所述第一沉淀池的底部还设置有污泥排放管用于将剩余污泥排放至污泥处置系统中。
本实用新型还提供一种用于处理生活污水的深度处理系统，所述深度处理系统(4)包括加载多效澄清池(40)，所述加载多效澄清池(40)按污水流向先后设置有混凝池(41)、絮凝池(42)和第二沉淀池(43)，从加载多效澄清池(40)的顶壁自上而下延伸的第一隔板(410)把混凝池和絮凝池分开，使得所述污水自混凝池的下部或底部流入絮凝池中，从加载多效澄清池(40)的底板自下而上延伸的第二隔板(411)把絮凝池和第二沉淀池分隔开，使得所述污水自絮凝池的上部或顶部流入第二沉淀池中，且在絮凝池顶部设置有带阀门的漏斗(49)用于向絮凝池中添加微砂，所述阀门用于控制微砂的添加速度。
在一种具体的实施方式中，所述第二沉淀池的底部设置有通入絮凝池中的污泥回流管。
在一种具体的实施方式中，所述深度处理系统还包括用于从第二沉淀池(43)池底的污泥和微砂的混合物中回收微砂的介质回收装置(48)，所述第二沉淀池的底部设置有与介质回收装置(48)连通的介质回收管。
在一种具体的实施方式中，所述第二沉淀池包括污水先后流经的预沉淀区和斜管分离区，所述斜管分离区内设置有斜管填料。
在一种具体的实施方式中，所述斜管分离区还设置有位于斜管填料上方的溢流堰(47)，所述深度处理系统还包括出水渠(44)，所述出水渠(44)设置在第二沉淀池上部的溢流堰旁。
在一种具体的实施方式中，所述混凝池和絮凝池中分别设置有第一搅拌机构(45)和第二搅拌机构(46)，且在混凝池和絮凝池顶部均设置有加药口。
在一种具体的实施方式中，所述漏斗(49)设置在絮凝池(42)入水口侧的加载多效澄清池顶板上。
本实用新型还提供一种水处理用缺氧池，所述缺氧池(32)中的入水来自于其前端的厌氧池(31)，所述缺氧池(32)中的出水进入其后端的好氧池(33)，所述缺氧池(32)中设置有若干悬浮填料，且缺氧池中安装有两台潜水搅拌机(35)，所述两台潜水搅拌机分别设置在缺氧池的入水侧和出水侧，且两台潜水搅拌机设置在不同高度处。
在一种具体的实施方式中，所述缺氧池中入水侧的潜水搅拌机的高度设置为低于其出水侧的潜水搅拌机的高度。
在一种具体的实施方式中，所述悬浮填料为圆柱状填料，且悬浮填料的高度和直径均为0.5～4cm之间。
在一种具体的实施方式中，悬浮填料的高度和直径均为1～2cm之间。
在一种具体的实施方式中，所述悬浮填料的材质为聚丙烯。
在一种具体的实施方式中，所述缺氧池的入水侧设置有第一污水管，所述第一污水管的入口连通厌氧池上部溢流堰的出水，且所述第一污水管设置为使得污水从入口处进入第一污水管后，向下运送到缺氧池底部或下部，所述第一污水管的出口设置在缺氧池的底部或下部。
在一种具体的实施方式中，所述缺氧池的出水侧设置有第二污水管，所述第二污水管的入口连通缺氧池出水侧的上部，且所述第二污水管设置为使得污水从入口处进入第二污水管后，向下运送到好氧池的底部或下部，所述第二污水管的出口设置在好氧池的底部或下部。
本实用新型还提供一种水处理用好氧池，所述好氧池(33)中的入水来自于其前端的缺氧池(32)，所述好氧池(33)中的出水进入其后端的第一沉淀池(34)，所述好氧池(33)中设置有若干悬浮填料(39)，且好氧池底部装有多个曝气装置(36)和多个用于使得来自于缺氧池中的入水在好氧池中均匀分布的布水器(37)，所述好氧池(33)的上部且在悬浮填料的上方设置有溢流堰，用于所述好氧池的出水从所述溢流堰处流动到第一沉淀池(34)。
在一种具体的实施方式中，所述好氧池底部的多个布水器和多个曝气装置交错布置。
在一种具体的实施方式中，所述好氧池的入水侧设置有第二污水管，所述第二污水管的入口连通缺氧池出水侧的上部，且所述第二污水管设置为使得污水从入口处进入第二污水管后，向下运送到好氧池的底部或下部，所述第二污水管的出口设置在好氧池的底部或下部，且第二污水管的出口与所述布水器直接或间接连通。
在一种具体的实施方式中，所述好氧池中设置有硝化液回流管，且相应设置回流泵，用于回流部分硝化液至缺氧池中。
在一种具体的实施方式中，在好氧池上部的溢流堰下方位置设置有滤网(310)。
在一种具体的实施方式中，所述好氧池的溢流堰设置为污水经过溢流堰后，直接从溢流堰处自上而下溢流至第一沉淀池中。
在一种具体的实施方式中，所述悬浮填料为圆柱状填料，且悬浮填料的高度和直径均为0.5～4cm之间。
在一种具体的实施方式中，悬浮填料的高度和直径均为1～2cm之间。
在一种具体的实施方式中，所述悬浮填料的材质为聚丙烯。
与现有技术相比，本实用新型的有益效果如下：
1)本实用新型所述生活污水处理系统的出水标准可根据客户需求实现一级B、一级A和准地表Ⅳ类水标准。具体地，本实用新型并不需要在生化系统中投加如除磷药剂等任何化学药剂，而是将AAO和MBBR两种工艺结合在一起形成本实用新型的生化系统，且在生化系统后的深度处理系统中实现除磷效果。
2)本实用新型所述生活污水处理系统建造速度快，占地面积小。处理规模为15000m3/d时，用时仅三个月，即可完成从场地平整至系统运行出水稳定达标的全周期，占地面积仅5亩。具体地，本实用新型所述生活污水处理系统及处理方法中采用格栅与旋流沉砂池结合，占地面积小；生化系统中采用AAO工艺与MBBR工艺相结合，工艺单元少，处理效果叠加；深度处理系统中采用加载多效澄清池高效加载沉淀，处理效率高，且能模块化装配式处理。
3)本实用新型所述生活污水处理系统和方法采用装配式建造，多重措施降噪除臭，确保生态环保无二次污染，为周围居民提供了生态环保宜居的环境。
