申请日2021.06.15
公开日期2021.11.23
IPC分类C02F9/14
摘要
本实用新型属于水解酸化技术领域，尤其是一种用于污水处理的水解酸化设备，现提出如下方案，其包括水解箱，所述水解箱的顶部内壁固定连接有与水解箱相连通的连接箱，所述水解箱远离连接箱的一侧固定连接有相连通的污水进水管，所述连接箱的底部固定连接有相连通的分水箱，所述分水箱的内部设置有用于控制污水流向的控制组件，所述分水箱的底部固定连接有对称设置的两个相连通的接触反应槽。本实用新型结构简单，通过针对进水水质情况进行系统调整，在工艺参数范围内通过投加酸碱药剂控制PH值，保证水解酸化细菌的生长，同时两个接触反应槽交替使用，在不需要停机的情况下就可以完成排污过程，省时省力，使用方便。
权利要求

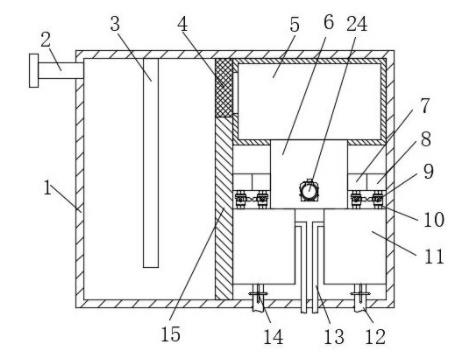

1.一种用于污水处理的水解酸化设备，包括水解箱（1），其特征在于，所述水解箱（1）的顶部内壁固定连接有与水解箱（1）相连通的连接箱（5），所述水解箱（1）远离连接箱（5）的一侧固定连接有相连通的污水进水管（2），所述连接箱（5）的底部固定连接有相连通的分水箱（6），所述分水箱（6）的内部设置有用于控制污水流向的控制组件，所述分水箱（6）的底部固定连接有对称设置的两个相连通的接触反应槽（11），两个所述接触反应槽（11）和分水箱（6）均通过连通管（18）相连通，所述接触反应槽（11）的内部设置有潜水搅拌机（17），所述接触反应槽（11）的顶部设置有用于调节PH值的调节组件，两个所述接触反应槽（11）相互靠近的一侧均固定连接有相连通的排水管（13）。
2.根据权利要求1所述的一种用于污水处理的水解酸化设备，其特征在于，所述控制组件包括固定连接在分水箱（6）底部内壁的三角板（20），所述三角板（20）的顶部转动连接有转轴（21），所述转轴（21）的顶部固定连接有转板（22），所述分水箱（6）的一侧固定连接有伺服电机（24），所述伺服电机（24）的输出轴延伸至分水箱（6）的内部并与转轴（21）的一端固定连接。
3.根据权利要求1所述的一种用于污水处理的水解酸化设备，其特征在于，所述调节组件包括固定连接在接触反应槽（11）顶部的两个并与接触反应槽（11）相连通的出药管（10），两个所述出药管（10）上均设置有电磁阀（9），两个所述出药管（10）的顶部分别固定连接有相连通的酸性药剂盒（7）和碱性药剂盒（8），所述接触反应槽（11）的一侧内壁固定连接有检测头（16），所述检测头（16）与电磁阀（9）电性连接。
4.根据权利要求1所述的一种用于污水处理的水解酸化设备，其特征在于，所述接触反应槽（11）的底部固定连接有相连通的排污管（12），所述排污管（12）上设置有阀门（14）。
5.根据权利要求1所述的一种用于污水处理的水解酸化设备，其特征在于，所述分水箱（6）的两侧内壁均固定连接有限位板（19），所述限位板（19）与转板（22）配合使用。
6.根据权利要求2所述的一种用于污水处理的水解酸化设备，其特征在于，所述转板（22）远离转轴（21）的一端固定连接有密封垫（23）。
7.根据权利要求1所述的一种用于污水处理的水解酸化设备，其特征在于，所述水解箱（1）的顶部内壁固定连接有第一隔板（3），所述水解箱（1）的底部内壁固定连接有第二隔板（15），所述第二隔板（15）的内壁和水解箱（1）的顶部内壁之间固定连接有滤网（4）。
说明书
一种用于污水处理的水解酸化设备
技术领域
本实用新型涉及污水处理技术领域，尤其涉及一种用于污水处理的水解酸化设备。
背景技术
污水处理中的水解酸化工艺主要作用是为后续处理工艺降低处置压力，在水解酸化工艺中将大分子有机物进行降解，实现COD初步降低。水解酸化工艺可以为整体水处理系统降低能耗和成本，因为得到广泛应用。
现有的水解酸化池不能对池中污泥的量进行很好的控制，在污泥过多时，必须要停机，才能对污泥进行排出和清理，进而会降低污水处理的效率，并且不能根据水质的情况，及时对池中的PH值进调整，进而不能保证水解酸化细菌的生长，所以我们提出一种用于污水处理的水解酸化设备，用以解决上述所提到的问题。
发明内容
本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种用于污水处理的水解酸化设备。
为了实现上述目的，本实用新型采用了如下技术方案：
一种用于污水处理的水解酸化设备，包括水解箱，所述水解箱的顶部内壁固定连接有与水解箱相连通的连接箱，所述水解箱远离连接箱的一侧固定连接有相连通的污水进水管，所述连接箱的底部固定连接有相连通的分水箱，所述分水箱的内部设置有用于控制污水流向的控制组件，所述分水箱的底部固定连接有对称设置的两个相连通的接触反应槽，两个所述接触反应槽和分水箱均通过连通管相连通，所述接触反应槽的内部设置有潜水搅拌机，所述接触反应槽的顶部设置有用于调节PH值的调节组件，两个所述接触反应槽相互靠近的一侧均固定连接有相连通的排水管。
优选的，所述控制组件包括固定连接在分水箱底部内壁的三角板，所述三角板的顶部转动连接有转轴，所述转轴的顶部固定连接有转板，所述分水箱的一侧固定连接有伺服电机，所述伺服电机的输出轴延伸至分水箱的内部并与转轴的一端固定连接。
优选的，所述调节组件包括固定连接在接触反应槽顶部的两个并与接触反应槽相连通的出药管，两个所述出药管上均设置有电磁阀，两个所述出药管的顶部分别固定连接有相连通的酸性药剂盒和碱性药剂盒，所述接触反应槽的一侧内壁固定连接有检测头，所述检测头与电磁阀电性连接。
优选的，所述接触反应槽的底部固定连接有相连通的排污管，所述排污管上设置有阀门。
优选的，所述分水箱的两侧内壁均固定连接有限位板，所述限位板与转板配合使用。
优选的，所述转板远离转轴的一端固定连接有密封垫。
优选的，所述水解箱的顶部内壁固定连接有第一隔板，所述水解箱的底部内壁固定连接有第二隔板，所述第二隔板的内壁和水解箱的顶部内壁之间固定连接有滤网。
与现有技术相比，本实用新型的有益效果是：
1、本实用新型中，污水通过污水进水管进入水解箱内，并由于第一隔板和第二隔板的设置，可以使得污水进行沉淀，将大块的其他杂质沉淀下去，进而使得这些杂质不会影响并降低水解效率，也不容易造成水解池堵塞，影响正常使用，沉淀后的污水通过滤网进入连接箱内，再通过连接箱进入分水箱内，由于转板的设置，污水会通过其中一个未堵住的连通管进入相对应的接触反应槽内，同时接触反应槽内的潜水搅拌机启动，将接触反应槽底部的污泥搅拌翻滚，保证污水内的有机物与污泥迅速混合；
2、本实用新型中，通过检测头可以实时检测接触反应槽内的PH值，并可以根据设定PH值，启动两个电磁阀，进而使得酸性药剂盒和碱性药剂盒内的酸碱药剂通过该出药管排进接触反应槽的内部，从而调节接触反应槽内的PH值，保证水解酸化细菌的生长，转动另一个接触反应槽底部的阀门，进而可以使得排污管处于打开状态，根据运行情况排出多余的污泥，保证系统正常运行和降解COD能力；
3、本实用新型中，在需要更换接触反应槽进行排污时，启动伺服电机，伺服电机的输出轴带动转轴转动，转轴带动转板转动，进而可以使得污水排至未使用的接触反应槽内部，两个接触反应槽交替使用，在不需要停机的情况下就可以完成排污过程，省时省力。
本实用新型结构简单，通过针对进水水质情况进行系统调整，在工艺参数范围内通过投加酸碱药剂控制PH值，保证水解酸化细菌的生长，同时两个接触反应槽交替使用，在不需要停机的情况下就可以完成排污过程，省时省力，使用方便。
