申请日2021.06.04
公开日期2021.11.23
IPC分类C02F9/10
摘要
一种锅炉用的污水回收装置，包含扩容器、蒸汽回收机构和污水回收机构；所述扩容器的污水入口与锅炉的排污口对应连接；扩容器的污水出口通过污水回收机构与锅炉的冲洗口对应连接；所述污水回收机构包含一级过滤罐、除盐罐、二级过滤罐和缓冲罐，所述一级过滤罐的进液口与扩容器的污水出口对应连接，一级过滤罐的出液口与除盐罐的进液口对应连接，除盐罐的出液口与二级过滤罐的进液口对应连接，二级过滤罐的出液口与缓冲罐的进液口对应连接，缓冲罐的出液口通过回收泵与锅炉的冲洗口对应连接；所述扩容器的蒸汽出口通过蒸汽回收机构与锅炉的蒸汽出口对应连接；该回收装置能够对排污水进行净化处理，然后再次利用。
权利要求

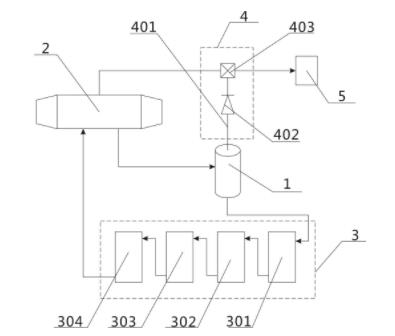

1.一种锅炉用的污水回收装置，其特征是：包含扩容器（1）、蒸汽回收机构（4）和污水回收机构（3）；所述扩容器（1）的污水入口与锅炉（2）的排污口对应连接；扩容器（1）的污水出口通过污水回收机构（3）与锅炉（2）的冲洗口对应连接；所述污水回收机构（3）包含一级过滤罐（301）、除盐罐（302）、二级过滤罐（303）和缓冲罐（304），所述一级过滤罐（301）的进液口与扩容器（1）的污水出口对应连接，一级过滤罐（301）的出液口与除盐罐（302）的进液口对应连接，除盐罐（302）的出液口与二级过滤罐（303）的进液口对应连接，二级过滤罐（303）的出液口与缓冲罐（304）的进液口对应连接，缓冲罐（304）的出液口通过回收泵与锅炉（2）的冲洗口对应连接；所述扩容器（1）的蒸汽出口通过蒸汽回收机构（4）与锅炉（2）的蒸汽出口对应连接。
2.如权利要求1所述的锅炉用的污水回收装置，其特征是：所述蒸汽回收机构（4）包含蒸汽回收管（401）、逆止阀（402）和三通比例调节阀（403），所述蒸汽回收管（401）的进气端与扩容器（1）的蒸汽出口对应连接，蒸汽回收管（401）中段设有逆止阀（402），蒸汽回收管（401）的蒸汽出口与三通比例调节阀（403）的第一进气口对应连接，三通比例调节阀（403）的第二进气口与锅炉（2）的蒸汽出口对应连接，三通比例调节阀（403）的出气口与用热设备（5）对应连接。
3.如权利要求1所述的锅炉用的污水回收装置，其特征是：所述一级过滤罐（301）内设有用于过滤水渣的过滤层。
4.如权利要求1所述的锅炉用的污水回收装置，其特征是：所述除盐罐（302）的除盐方式为化学除盐，且二级过滤器内设有用于除去化学凝絮的过滤层。
5.如权利要求1所述的锅炉用的污水回收装置，其特征是：所述缓冲罐（304）内设有液位传感器。
说明书
一种锅炉用的污水回收装置
技术领域
本实用新型涉及锅炉检修技术领域，尤其是涉及一种锅炉用的污水回收装置。
背景技术
公知的，锅炉是一种能量转换设备，向锅炉中输入的能量包括燃料中的化学能、电能，高温 烟气的热能等形式，经过锅炉转换向外输出具有一定热能的蒸汽、高温水或有机热载体，锅炉包括汽包、联箱等主要部件，通常，进入汽包的给水带有一定的盐分，锅内需进行加药处理，炉水的结垢性物质转变为水渣，此外，炉水腐蚀金属也产生杂质，为了控制炉水品质，需要在锅炉定期检修时，对锅炉内部进行冲洗，然后排出含盐量较大的炉水和沉积的水渣，即进行锅炉排污；传统的锅炉设备对排污水不进行回收处理，任其随意排放和浪费，这样就造成水资源的浪费,并且对环境也有一定的污染；因此，综上所述，目前市场上需要一种能够对排污水进行回收的装置。
发明内容
为了克服背景技术中的不足，本实用新型公开了一种锅炉用的污水回收装置。
为实现上述发明目的，本实用新型采用如下技术方案：
一种锅炉用的污水回收装置，包含扩容器、蒸汽回收机构和污水回收机构；所述扩容器的污水入口与锅炉的排污口对应连接；扩容器的污水出口通过污水回收机构与锅炉的冲洗口对应连接；所述污水回收机构包含一级过滤罐、除盐罐、二级过滤罐和缓冲罐，所述一级过滤罐的进液口与扩容器的污水出口对应连接，一级过滤罐的出液口与除盐罐的进液口对应连接，除盐罐的出液口与二级过滤罐的进液口对应连接，二级过滤罐的出液口与缓冲罐的进液口对应连接，缓冲罐的出液口通过回收泵与锅炉的冲洗口对应连接；所述扩容器的蒸汽出口通过蒸汽回收机构与锅炉的蒸汽出口对应连接；
优选的，所述蒸汽回收机构包含蒸汽回收管、逆止阀和三通比例调节阀，所述蒸汽回收管的进气端与扩容器的蒸汽出口对应连接，蒸汽回收管中段设有逆止阀，蒸汽回收管的蒸汽出口与三通比例调节阀的第一进气口对应连接，三通比例调节阀的第二进气口与锅炉的蒸汽出口对应连接，三通比例调节阀的出气口与用热设备对应连接；
优选的，所述一级过滤罐内设有用于过滤水渣的过滤层；
优选的，所述除盐罐的除盐方式为化学除盐，且二级过滤器内设有用于除去化学凝絮的过滤层；
优选的；所述缓冲罐内设有液位传感器。
由于采用如上所述的技术方案，本实用新型具有如下有益效果：
本实用新型公开的一种锅炉用的污水回收装置，通过扩容器能够让一部分污水蒸发为高温蒸汽，由于蒸汽的热量总需求为定值，而通过蒸汽回收机构，能够回收由扩容器生成的一些高温蒸汽，因此锅炉的蒸汽生成量能够得到降低，从而减少锅炉的能源消耗；另外，扩容器输出的另一部分污水则被污水回收机构净化处理后，成为纯净水。
