申请日2021.05.21
公开日期2021.11.26
IPC分类C02F9/14
摘要
本实用新型公开了一种新型瓦楞板污水处理装置，包括：净化箱体、曝气发生机构、第一过滤板、第二过滤板、曝气板机构以及驱动电机；第一过滤板和第二过滤板分别水平且间隔地设置在净化箱体的内部，曝气板机构设置在第一过滤板和第二过滤板之前，且其两端分别可转动地设置在净化箱体的内壁上，曝气板机构和驱动电机分别设置在净化箱体相对的两个外侧，曝气板机构通过导管与曝气板机构的一端相连通，第一过滤板和第二过滤板之间还设置有多个微生物悬浮载体。该装置克服现有技术中的设备在利用生物处理技术净化污水的过程中，水中的含氧量得不到保证，污水在短时间内无法与微生物进行充分接触，污水净化的效果不佳，净化的效率也没保证的问题。
权利要求

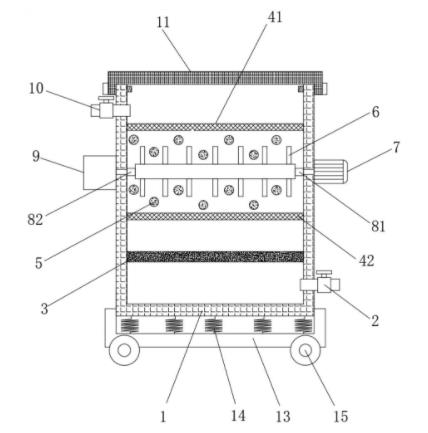

1.一种新型瓦楞板污水处理装置，其特征在于，所述装置包括：净化箱体(1)、曝气发生机构(9)、第一过滤板(41)、第二过滤板(42)、曝气板机构(6)以及驱动电机(7)；
所述第一过滤板(41)和所述第二过滤板(42)分别水平且间隔地设置在所述净化箱体(1)的内部，所述曝气板机构(6)设置在所述第一过滤板(41)和所述第二过滤板(42)之前，且其两端分别可转动地设置在所述净化箱体(1)的内壁上，所述曝气板机构(6)和所述驱动电机(7)分别设置在所述净化箱体(1)相对的两个外侧，所述曝气板机构(6)通过导管(12)与所述曝气板机构(6)的一端相连通，所述驱动电机(7)的输出轴与所述曝气板机构(6)的另一端相连，以驱动所述曝气板机构(6)沿水平方向转动，所述第一过滤板(41)和所述第二过滤板(42)之间还设置有多个微生物悬浮载体(5)，其外表面附着有微生物。
2.根据权利要求1所述的新型瓦楞板污水处理装置，其特征在于，所述曝气板机构(6)包括：中心柱(601)和搅拌管(602)，所述中心柱(601)水平设置，且两端分别通过同轴设置的第一转轴(81)和第二转轴(82)可转动地设置在所述净化箱体(1)的内壁上，所述中心柱(601)的外侧等间隔设置有多根搅拌管(602)，所述第二转轴(82)、所述中心柱(601)以及所述搅拌管(602)依次连通在一起，且所述搅拌管(602)上均匀地设置有曝气头(603)。
3.根据权利要求2所述的新型瓦楞板污水处理装置，其特征在于，所述搅拌管(602)与所述中心柱(601)之间为螺纹式连接。
4.根据权利要求1所述的新型瓦楞板污水处理装置，其特征在于，所述净化箱体(1)的内部还水平设置有活性炭过滤板(3)，所述活性炭过滤板(3)位于所述第二过滤板(42)的下方。
5.根据权利要求1所述的新型瓦楞板污水处理装置，其特征在于，所述净化箱体(1)的上方设置有敞口，所述敞口上盖合设置有箱盖(11)，所述箱盖(11)的两侧分别通过螺栓固定在所述净化箱体(1)上。
6.根据权利要求5所述的新型瓦楞板污水处理装置，其特征在于，所述净化箱体(1)与所述箱盖(11)都是瓦楞板。
7.根据权利要求1所述的新型瓦楞板污水处理装置，其特征在于，所述净化箱体(1)的侧面还设置有进污管(10)以及排污管(2)。
8.根据权利要求1所述的新型瓦楞板污水处理装置，其特征在于，所述装置还包括底座(13)，上设置有安装槽，所述净化箱体(1)设置在所述安装槽内，且所述安装槽的侧壁与所述净化箱体(1)的外侧之前为滑动连接，所述安装槽底部与所述净化箱体(1)之间竖直设置有多个弹簧柱(14)。
9.根据权利要求8所述的新型瓦楞板污水处理装置，其特征在于，所述底座(13)上还设置有多个轮滑(15)，所述轮滑(15)为自锁式滑轮。
说明书
一种新型瓦楞板污水处理装置
技术领域
本实用新型涉及污水处理技术领域，具体地，涉及一种新型瓦楞板污水处理装置。
背景技术
随着我国工业的飞速发展和国际社会对环境保护的重视，污水处理及回用是开发利用水资源成为众多学者研究的课题。生物法由于其良好的净化处理效果被广泛研究并应用。
现有技术中的设备在利用生物处理技术净化污水的过程中，水中的含氧量得不到保证，而且污水在短时间内无法与微生物进行充分的接触，以造成污水净化的效果不佳，而且净化的效率也没保证。
因此，提供一种在使用过程中不仅可以提高污水中的含氧量，还可以保证污水与微生物进行充分的接触，从而保证微生物与污水中的杂质进行有效地分解反应，以提高净化效果和净化效率的新型瓦楞板污水处理装置是本实用新型亟需解决的问题。
实用新型内容
针对上述技术问题，本实用新型的目的是克服现有技术中的设备在利用生物处理技术净化污水的过程中，水中的含氧量得不到保证，而且污水在短时间内无法与微生物进行充分的接触，以造成污水净化的效果不佳，而且净化的效率也没保证的问题，从而提供一种在使用过程中不仅可以提高污水中的含氧量，还可以保证污水与微生物进行充分的接触，从而保证微生物与污水中的杂质进行有效地分解反应，以提高净化效果和净化效率的新型瓦楞板污水处理装置。
为了实现上述目的，本实用新型提供了一种新型瓦楞板污水处理装置，所述装置包括：净化箱体、曝气发生机构、第一过滤板、第二过滤板、曝气板机构以及驱动电机；
所述第一过滤板和所述第二过滤板分别水平且间隔地设置在所述净化箱体的内部，所述曝气板机构设置在所述第一过滤板和所述第二过滤板之前，且其两端分别可转动地设置在所述净化箱体的内壁上，所述曝气板机构和所述驱动电机分别设置在所述净化箱体相对的两个外侧，所述曝气板机构通过导管与所述曝气板机构的一端相连通，所述驱动电机的输出轴与所述曝气板机构的另一端相连，以驱动所述曝气板机构沿水平方向转动，所述第一过滤板和所述第二过滤板之间还设置有多个微生物悬浮载体，其外表面附着有微生物。
优选地，所述曝气板机构包括：中心柱和搅拌管，所述中心柱水平设置，且两端分别通过同轴设置的第一转轴和第二转轴可转动地设置在所述净化箱体的内壁上，所述中心柱的外侧等间隔设置有多根搅拌管，所述第二转轴、所述中心柱以及所述搅拌管依次连通在一起，且所述搅拌管上均匀地设置有曝气头。
优选地，所述搅拌管与所述中心柱之间为螺纹式连接。
优选地，所述净化箱体的内部还水平设置有活性炭过滤板，所述活性炭过滤板位于所述第二过滤板的下方。
优选地，所述净化箱体的上方设置有敞口，所述敞口上盖合设置有箱盖，所述箱盖的两侧分别通过螺栓固定在所述净化箱体上。
优选地，所述净化箱体与所述箱盖都是瓦楞板。
优选地，所述净化箱体的侧面还设置有进污管以及排污管。
优选地，所述装置还包括底座，上设置有安装槽，所述净化箱体设置在所述安装槽内，且所述安装槽的侧壁与所述净化箱体的外侧之前为滑动连接，所述安装槽底部与所述净化箱体之间竖直设置有多个弹簧柱。
优选地，所述底座上还设置有多个轮滑，所述轮滑为自锁式滑轮。
根据上述技术方案，本实用新型提供的新型瓦楞板污水处理装置在使用时的有益效果为：所述微生物悬浮载体的外表面附着有微生物，利用所述微生物对污水中的杂质进行分解，以达到净化的效果，在净化的过程中，所述第一过滤板与所述第二过滤板限定了微生物悬浮载体的运动范围，以形成一道生物净化屏障，在其内部所述曝气板机构转动以对污水记性搅拌，保证微生物与污水地充分接触，以提高净化效果，另一方面在所述曝气板机构转动的同时，配合所述曝气发生机构以提供充分的氧含量，进一步提高微生物与污水的反应的效率以及效果，进而从另一方面提高净化效果，一种结构达到双重效果，保证净化的效果和效率。
本实用新型的其他特征和优点将在随后的具体实施方式部分予以详细说明；而且本实用新型中未涉及部分均与现有技术相同或可采用现有技术加以实现。
