申请日2021.05.29
公开日期2021.11.26
IPC分类B01F15/02;C02F9/10;B01F7/18
摘要
本实用新型公开了一种医院污水综合处理装置，涉及污水处理技术领域，包括底板、正反电机与第二气动伸缩杆，还包括用于定量进料的定量机构、消毒作用的灭菌机构以及混合均匀的搅拌结构，所述底板顶端的一侧安装有处理箱，且处理箱的一端外壁安装有控制器，所述处理箱的两侧外壁均安装有回液箱，所述回液箱上方的一侧安装有药剂漏斗，所述定量机构安装于药剂漏斗的内壁。本实用新型利用风机工作，风机进气体到安装箱内，然后通过加热块对气体进行加热，然后热气通过出气喷头对处理后的水喷出，高温的气体对水进行灭菌消毒，解决了不能灭菌消毒的问题。
权利要求
1.一种医院污水综合处理装置，包括底板（5）、正反电机（14）与第二气动伸缩杆（20），其特征在于：还包括用于定量进料的定量机构（19）、消毒作用的灭菌机构（22）以及混合均匀的搅拌结构；

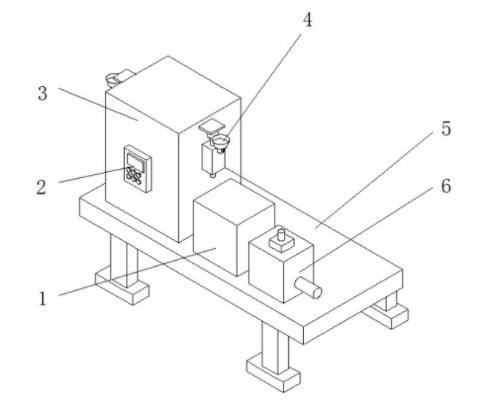

所述底板（5）顶端的一侧安装有处理箱（3），且处理箱（3）的一端外壁安装有控制器（2），所述处理箱（3）的两侧外壁均安装有回液箱（7），所述回液箱（7）上方的一侧安装有药剂漏斗（4），所述定量机构（19）安装于药剂漏斗（4）的内壁；
所述处理箱（3）的一侧连接有过滤箱（1），且过滤箱（1）的内壁安装有初过滤网（18），所述初过滤网（18）的下方安装有细过滤网（17），所述过滤箱（1）的一侧安装有消毒箱（6），且消毒箱（6）的内壁均匀安装有紫外线灯（16），所述灭菌机构（22）安装于消毒箱（6）的顶端；
所述搅拌结构安装于处理箱（3）的内壁。
2.根据权利要求1所述的一种医院污水综合处理装置，其特征在于：所述药剂漏斗（4）下方的两侧内壁均安装有第二气动伸缩杆（20），且第二气动伸缩杆（20）的顶端均活动铰接有挡板（21）。
3.根据权利要求1所述的一种医院污水综合处理装置，其特征在于：所述回液箱（7）的内壁均安装有活塞（8），且活塞（8）的上方均安装有第一气动伸缩杆（15）。
4.根据权利要求1所述的一种医院污水综合处理装置，其特征在于：所述搅拌结构包括正反电机（14），所述正反电机（14）安装于处理箱（3）的内壁，所述正反电机（14）的输出端通过驱动轴连接有丝杆（10），且丝杆（10）的外壁安装有滑块（11）。
5.根据权利要求4所述的一种医院污水综合处理装置，其特征在于：所述滑块（11）的底端安装有第一驱动电机（12），且第一驱动电机（12）的输出端通过驱动轴连接有搅拌轴（9），所述搅拌轴（9）的外壁均匀安装有搅拌叶（13）。
6.根据权利要求1所述的一种医院污水综合处理装置，其特征在于：所述定量机构（19）包括第二驱动电机（1901）、承重板（1902）、重力传感器（1903）和称重箱（1904），所述称重箱（1904）安装于药剂漏斗（4）的内壁，所述称重箱（1904）的一侧安装有第二驱动电机（1901），所述称重箱（1904）的内壁安装有重力传感器（1903），且重力传感器（1903）的顶端安装有承重板（1902）。
7.根据权利要求1所述的一种医院污水综合处理装置，其特征在于：所述灭菌机构（22）包括安装箱（2201）、风机（2202）、加热块（2203）和出气喷头（2204），所述安装箱（2201）安装于消毒箱（6）的顶端，所述安装箱（2201）的内壁安装有风机（2202），所述安装箱（2201）的内壁均匀安装有加热块（2203），所述安装箱（2201）的下方均匀安装有出气喷头（2204）。
说明书
一种医院污水综合处理装置
技术领域
本实用新型涉及污水处理技术领域，具体为一种医院污水综合处理装置。
背景技术
医院人们日常生活中重要的基础设施之一，在医院的运营过程中，各类生活污水和化学污染齐聚，对医院污水的处理关乎环境以及人类生命，理应受到足够的重视，现在的医院污水处理通过药剂与污水混合进行初步处理，然后通过滤网进行过滤后排出，但是水中的细菌还是存在，同样会污染环境。
经过检索，中国专利授权公告号CN 106745667 A，公告日2017年05月31日，公开了一种医院污水处理装置，文中提出“所述净化池4一侧上端设置有进污水管401，净化池4另一侧下端设置有出水管402，净化池4底部设置有若干PH传感器403，”净化池内没有对将要排出的水进行灭菌消毒的作用，从而会污染环境，鉴于此，针对上述问题，深入研究，遂有本案产生。
实用新型内容
本实用新型的目的在于提供一种医院污水综合处理装置，以解决上述背景技术中提出现有的一种医院污水综合处理装置不具有灭菌消毒的问题。
为实现上述目的，本实用新型提供如下技术方案：一种医院污水综合处理装置，包括底板、正反电机与第二气动伸缩杆，还包括用于定量进料的定量机构、消毒作用的灭菌机构以及混合均匀的搅拌结构；
所述底板顶端的一侧安装有处理箱，且处理箱的一端外壁安装有控制器，所述处理箱的两侧外壁均安装有回液箱，所述回液箱上方的一侧安装有药剂漏斗，所述定量机构安装于药剂漏斗的内壁；
所述处理箱的一侧连接有过滤箱，且过滤箱的内壁安装有初过滤网，所述初过滤网的下方安装有细过滤网，所述过滤箱的一侧安装有消毒箱，且消毒箱的内壁均匀安装有紫外线灯，所述灭菌机构安装于消毒箱的顶端；
所述搅拌结构安装于处理箱的内壁。
优选的，所述药剂漏斗下方的两侧内壁均安装有第二气动伸缩杆，且第二气动伸缩杆的顶端均活动铰接有挡板。
优选的，所述回液箱的内壁均安装有活塞，且活塞的上方均安装有第一气动伸缩杆。
优选的，所述搅拌结构包括正反电机，所述正反电机安装于处理箱的内壁，所述正反电机的输出端通过驱动轴连接有丝杆，且丝杆的外壁安装有滑块。
优选的，所述滑块的底端安装有第一驱动电机，且第一驱动电机的输出端通过驱动轴连接有搅拌轴，所述搅拌轴的外壁均匀安装有搅拌叶。
优选的，所述定量机构包括第二驱动电机、承重板、重力传感器和称重箱，所述称重箱安装于药剂漏斗的内壁，所述称重箱的一侧安装有第二驱动电机，所述称重箱的内壁安装有重力传感器，且重力传感器的顶端安装有承重板。
优选的，所述灭菌机构包括安装箱、风机、加热块和出气喷头，所述安装箱安装于消毒箱的顶端，所述安装箱的内壁安装有风机，所述安装箱的内壁均匀安装有加热块，所述安装箱的下方均匀安装有出气喷头。
与现有技术相比，本实用新型的有益效果是：
（1）本实用新型提供有药剂漏斗、重力传感器、回液箱、第二驱动电机、挡板、第二气动伸缩杆、控制器、承重板和称重箱，利用把药剂倒进药剂漏斗内的称重箱内，药剂进入到称重箱内，并且压在承重板内，通过重力传感器对承重板上的药剂进行称重，到达一定重量后，控制器控制第二驱动电机和第二气动伸缩杆工作，通过第二驱动电机工作使称重箱转动，使称重箱内的药剂倒出，然后第二气动伸缩杆工作使挡板之间打开，使药剂定量进入到回液箱内，解决了不能定量进料的问题；
（2）本实用新型提供有风机、出气喷头、加热块和安装箱，利用风机工作，风机进气体到安装箱内，然后通过加热块对气体进行加热，然后热气通过出气喷头对处理后的水喷出，高温的气体对水进行灭菌消毒，解决了不能灭菌消毒的问题；
（3）本实用新型提供有第一驱动电机、正反电机、滑块、丝杆、搅拌叶和搅拌轴，利用第一驱动电机工作使搅拌轴转动，同时搅拌叶转动对污水和药剂进行混合，通过正反电机工作使丝杆转动，螺纹配合，使滑块带动搅拌叶左右循环移动，使搅拌更加全面，解决了混合不均匀的问题。
